Installation
2.4.1 Voraussetzungen für die elektrische
Installation
WARNUNG
GEFAHR DURCH ANLAGENKOMPONENTEN!
Drehende Wellen und elektrische Betriebsmittel stellen
potenzielle Gefahrenquellen dar. Alle Elektroarbeiten
müssen den VDE-Vorschriften und anderen lokal geltenden
Elektroinstallationsvorschriften entsprechen. Ausschließlich
qualifiziertes Personal darf Installation, Inbetriebnahme und
Wartung vornehmen. Eine Nichtbeachtung dieser
Richtlinien kann Tod oder schwere Verletzungen zur Folge
haben.
VORSICHT
GETRENNTE VERLEGUNG VON LEITUNGEN!
Verlegen Sie die Netz-, Motor- und Steuerleitungen zum
Schutz vor Hochfrequenzstörungen in drei getrennten
Kabelkanälen oder verwenden Sie getrennte abgeschirmte
Leitungen. Nichtbeachten kann die einwandfreie und
optimale Funktion des Frequenzumrichters sowie anderer
angeschlossenen Geräte beeinträchtigen.
Beachten Sie zu Ihrer eigenen Sicherheit folgende Anforde-
rungen:
•
Elektronische Steuer- und Regeleinrichtungen
sind an gefährliche Netzspannung angeschlossen.
Ergreifen Sie bei Anlegen der Energiezufuhr an
den Frequenzumrichter alle notwendigen Schutz-
maßnahmen!
•
Verlegen Sie Motorkabel von mehreren Frequen-
zumrichtern getrennt. Induzierte Spannung durch
nebeneinander verlegte Motorkabel kann Geräte-
kondensatoren auch dann aufladen, wenn die
Geräte freigeschaltet sind.
Überlast- und Geräteschutz
•
Eine elektronisch realisierte Funktion im Frequen-
zumrichter bietet Überlastschutz für den Motor.
Die Überlastfunktion berechnet aus den hinter-
legten ETR-Kurven die Überlast und bestimmt
daraus die Zeit bis zur Motorabschaltung (Regler-
ausgangsstopp). Je höher die Stromaufnahme,
desto schneller erfolgt die Abschaltung. Die
Überlastfunktion bietet Motorüberlastschutz der
Klasse 20. Nähere Angaben zur Abschaltfunktion
enthält 8 Warnungen und Alarmmeldungen.
•
Da die Motorkabel Hochfrequenzstrom führen, ist
eine getrennte Verlegung der Netzversorgung,
der Motorkabel und Steuerleitungen wichtig.
Verwenden Sie hierzu Kabelkanäle oder getrennte
abgeschirmte Kabel. Die Nichtbeachtung dieser
Vorgabe könnte die optimale Funktion des
®
VLT
AQUA Drive
Betriebsanleitung
®
MG20M903 - VLT
ist eine eingetragene Marke von Danfoss
Frequenzumrichters und anderer angeschlossenen
Geräte beeinträchtigen.
•
Versehen Sie alle Frequenzumrichter mit
Kurzschluss- und Überlastschutz. Dieser Schutz
wird durch Sicherungen am Eingang gewähr-
leistet, siehe Abbildung 2.6. Wenn die Sicherungen
nicht Bestandteil der Lieferung ab Werk sind,
muss sie der Installateur als Teil der Installation
bereitstellen. 10.3 Sicherungsangaben zeigt die
maximalen Nennwerte der Sicherungen.
1
L1
L2
L3
2

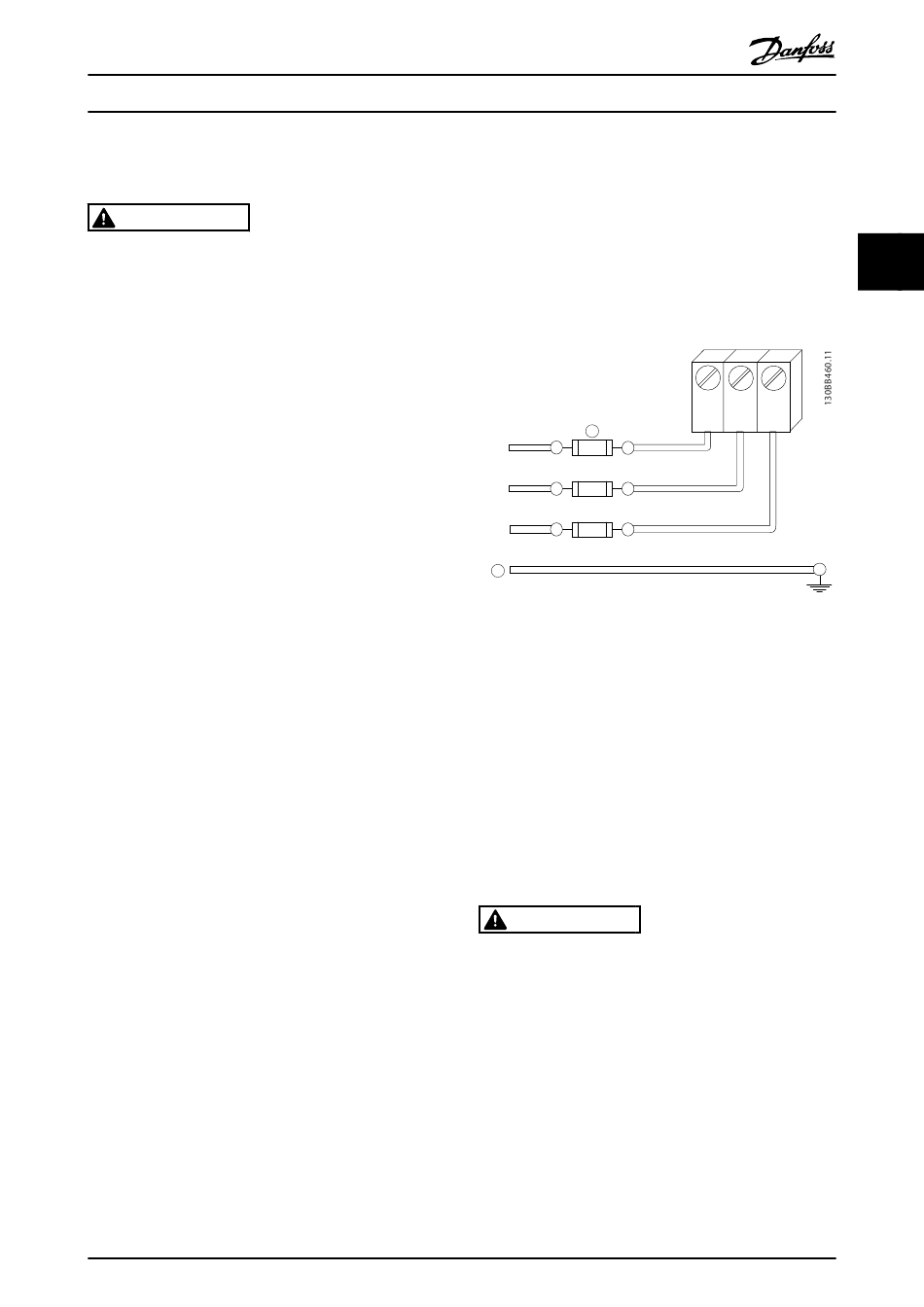

Abbildung 2.6 Sicherungen
Leitungstyp und Nennwerte
•
Die Querschnitte und Hitzebeständigkeit aller
verwendeten Kabel sollten den örtlichen und
nationalen Vorschriften entsprechen.
•
Danfoss empfiehlt, dass alle Leistungsanschlüsse
aus Kupferdraht (mindestens 75 °C) hergestellt
sein sollten.
•
Siehe 10.1 Leistungsabhängige technische Daten zu
empfohlenen Kabelquerschnitten.
2.4.2 Erdungsanforderungen
WARNUNG
VORSCHRIFTSMÄSSIG ERDEN!
Aus Gründen der Bedienersicherheit ist es wichtig,
Frequenzumrichter gemäß der geltenden Vorschriften und
entsprechend den Anweisungen in diesem Handbuch
richtig zu erden. Der Ableitstrom gegen Erde ist höher als
3,5 mA. Eine nicht vorschriftsmäßige Erdung des Frequen-
zumrichters kann zum Tod oder zu schweren Verletzungen
führen.
HINWEIS
Es obliegt dem Benutzer oder einem zertifizierten Elektro-
installateur, für eine einwandfreie Erdung der Geräte
gemäß geltenden nationalen und örtlichen Elektroinstallati-
onsvorschriften und -normen zu sorgen.
2
L1
L2
L3
91
92
93
17
