3.6 Überwachungs-, Steuerungs- und Regelungseinrichtung
3.6.1 System Gasmotor Phase 4 – Übersicht

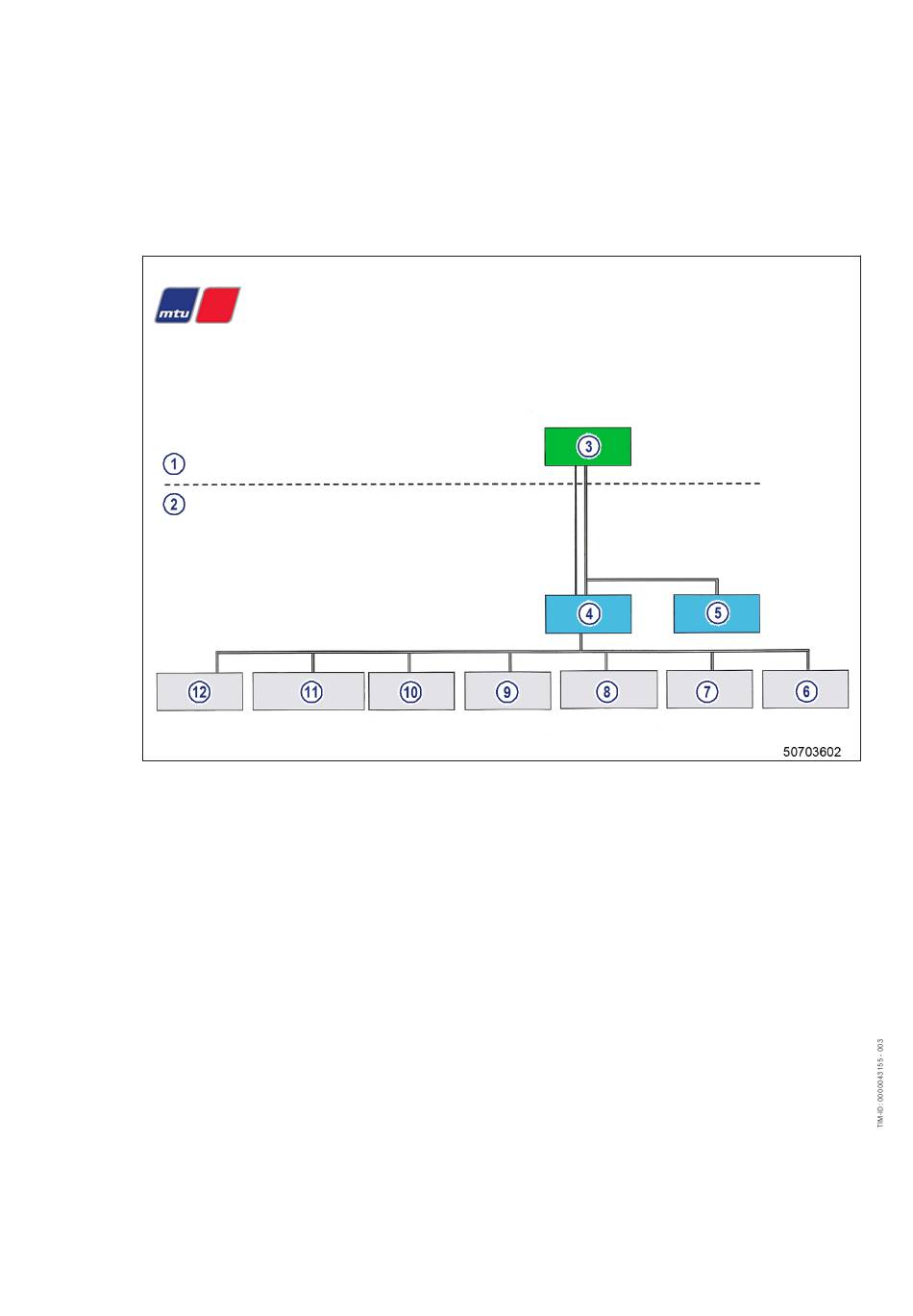

Gesamtübersicht
1 System Anlage
2 System Motor
3 Anlage
4 Motorregler
Regelung/Steuerung/Überwachung
Motorregler ECU-9
• Steuert den Start-, Stopp- und Notstoppablauf
• Überwacht die Motorbetriebswerte
• Regelt die Steuerung der Drosselklappen und stellt das Gasgemisch für die angeforderte Drehzahl/Leis-
tung ein
• Überwacht das erste Gasmagnetventil in der Gasstrecke zum Motor
Motorüberwachung EMU 8
• Überwacht das zweite Gasmagnetventil in der Gasstrecke zum Motor
Verdichterbypass (F-Series)
• Regelt Drosselklappenreserve, verhindert Verdichterpumpen
Zündanlage Woodward oder Motortech (je nach Ausführung)
• Stellt den Zündzeitpunkt für die Zylinder ein
44 | Überwachungs-, Steuerungs- und Regelungseinrichtung | MS150104/04D 2018-05
5 Motorüberwachung
6 Frei
7 Drosselklappen
8 Gasdosiereinheit
9 Klopfmodul
10 Zündung
11 Verdichterbypass
12 NOx-Sensor (optional)
