Abschnitt 8
Spannungsschutz
8.3.3.5
190
IEC07000189 V1 DE

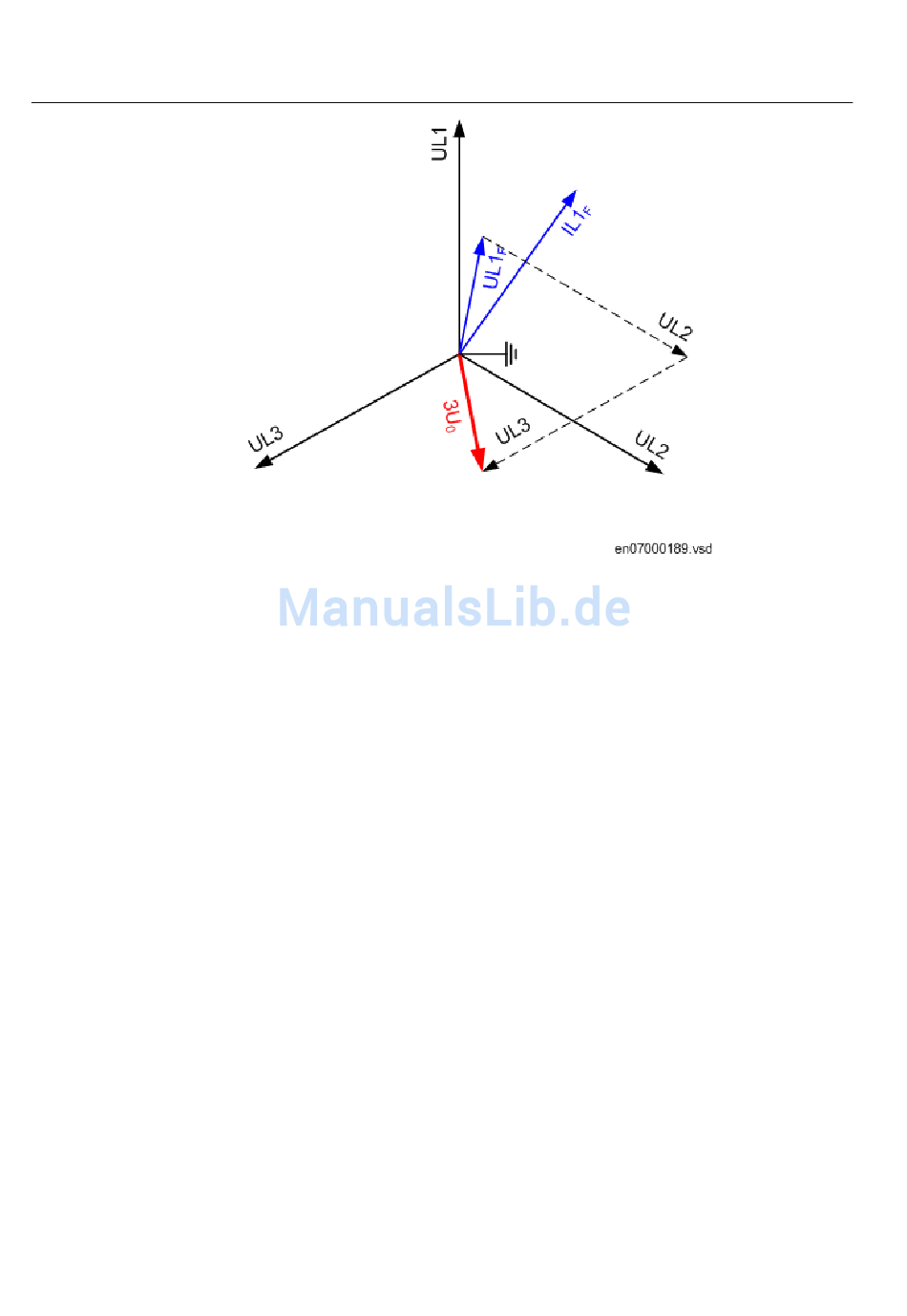

Abb. 81: Niederohmig geerdetes Netz
Einstellungen für den zweistufigen Nullspannungsschutz
Allgemeine Geräte-Bezugswerte für den Primärstrom (IBase), Primärspannung
(UBase) und Primärleistung (SBase) sind in den globalen Bezugswerten für die
Einstellfunktion GBASVAL eingestellt. Der Einstellparameter GlobalBaseSel wird
verwendet, um eine GBASVAL-Funktion als Referenz für die Basiswerte
auszuwählen.
Operation: Aus oder Ein
UBase wird als Spannungsreferenz der Spannung verwendet. Die Spannung kann
auf unterschiedliche Weise in das IED eingespeist werden:
1. Das Gerät wird von einer normalen Spannungswandlergruppe versorgt, wobei
sich die Nullspannung aus den Leiter-Erde-Spannungen in der Schutzsoftware
ergibt.
2. Das IED wird von der Normalspannung einer
Spannungstransformatorengruppe über eine offene Dreieckswicklung gespeist.
Bei einer offenen Dreieckswicklung wird der Schutz mit einer Spannung von
3U0 (Einzeleingang) gespeist. Die korrekte Einstellung des Analogeingangs
wird im Kapitel "Einstellung" des Anwendungshandbuchs beschrieben.
3. Das IED wird von einer einzelnen Spannungstransformatorgruppe gespeist, die
am Sternpunkt eines Leistungstransformators im Versorgungssystem
angeschlossen ist. Bei dieser Verbindung wird der Schutz über die Spannung
1MRK 504 124-UDE -
Anwendungs-Handbuch
