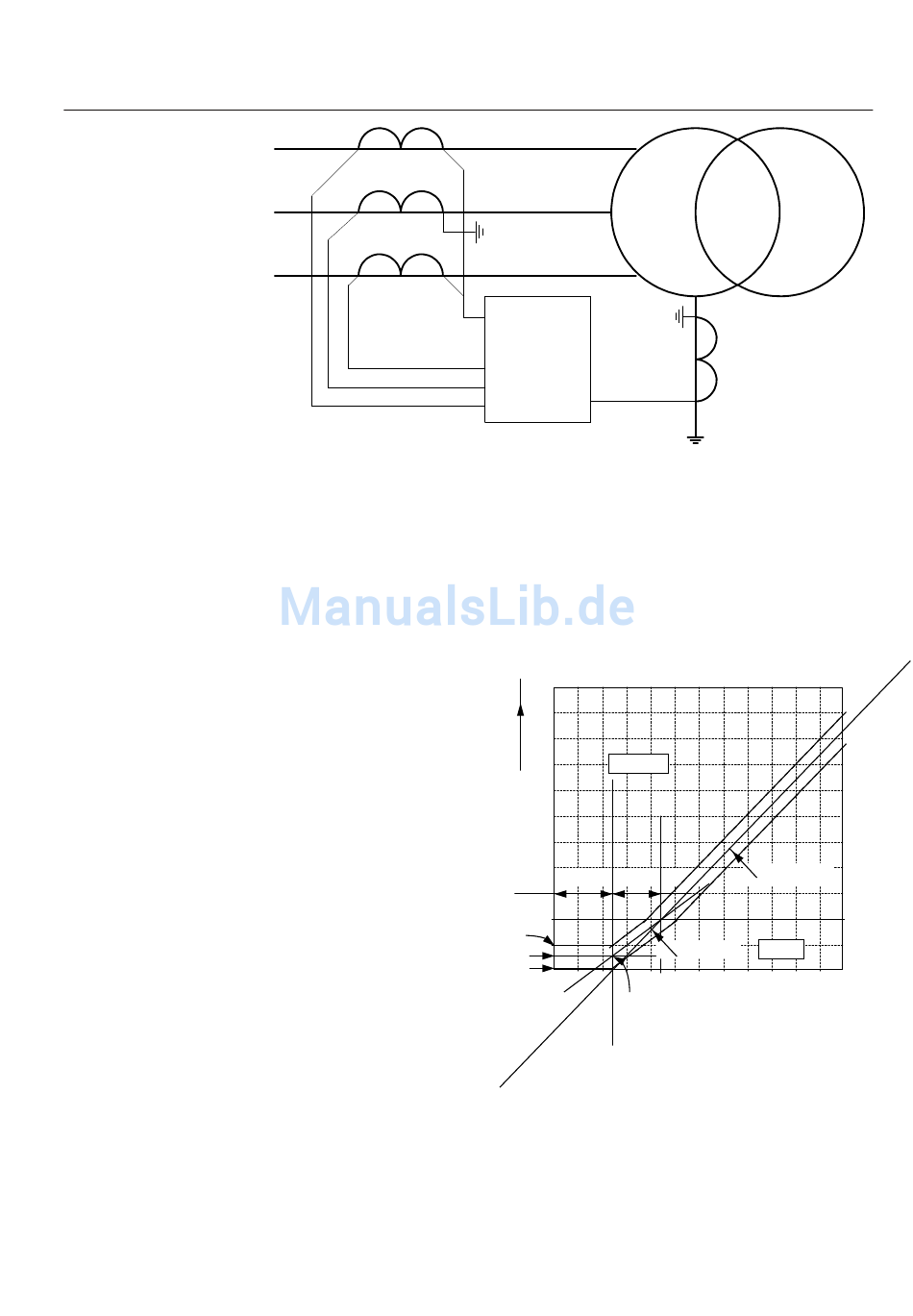

Abb. 11: Anwendung des Erdfehlerdifferentialschutzes
1. GlobalBaseSel auf 1 einstellen.
Um die Einstellungen auf die Bemessungsdaten des Transformators
abzustimmen, müssen die Wicklungsdaten (Oberspannungsseite) auf "Global
base 1" abgestimmt werden
2. IdMin auf 30 % von IBase einstellen
Auslösestrom in pu
Grundempfindl. Idmin
*************************************
Bereich: 5 % bis 50 % des Bemessungsstroms
Schrittweite: 1 % des Transformator-
Bemessungsstroms
Grundempfindl. (min.)
Grundempfindl. (Std.)
Grundempfindl. (max.)
IEC98000017 V3 DE
Abb. 12: Auslösecharakteristik des Erdfehlerdifferentialschutzes
RET650 - Einstellungsbeispiele
Erdfehler-
Differential-
schutz
5
4
Auslösung
3
2
Zone 1 Zone 2
1
50 %
30 %
5 %
0 1 2
1,25 pu
Abschnitt 3
IEC09000448-1-en.vsd
Zweite Flanke
Erste Flanke Sperrung
3 4 5 6
Stabilisierungsstrom in pu
