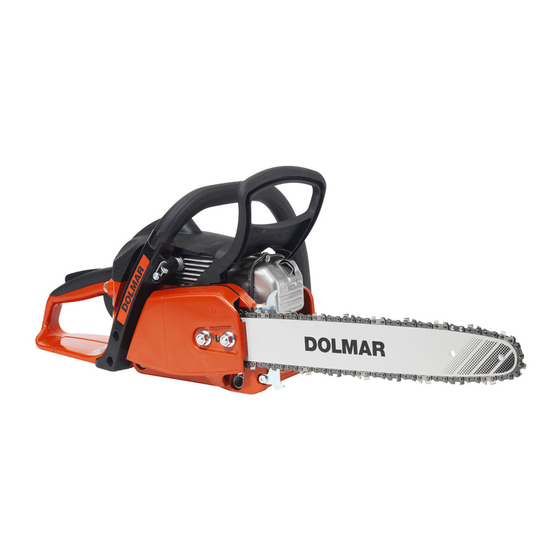

Inhaltszusammenfassung für Dolmar PS-35

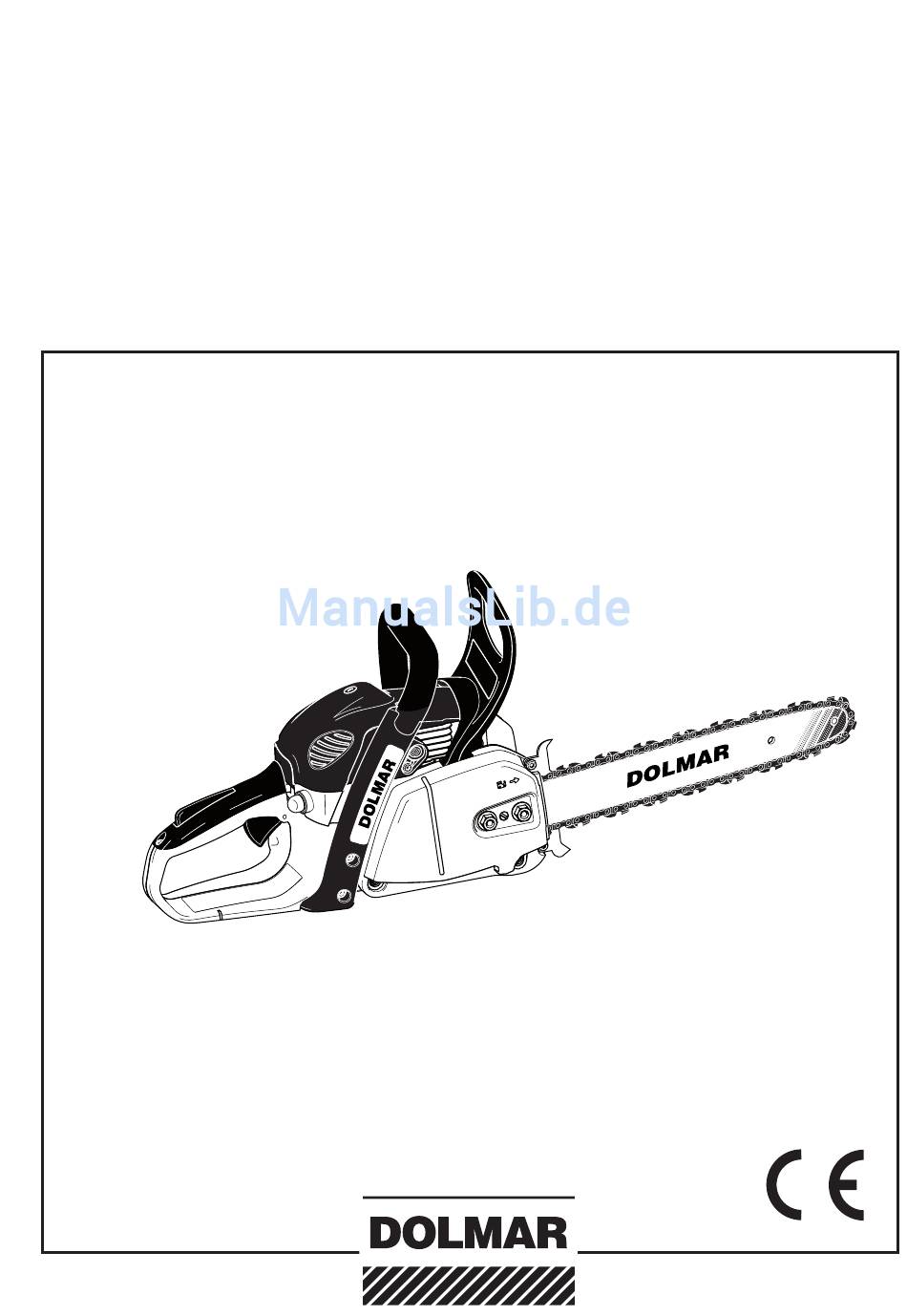

- Seite 1 Betriebsanleitung Originalbetriebsanleitung Achtung: Lesen Sie vor der ersten Inbetriebnahme diese Betriebsanleitung gründlich durch und befolgen Sie unbedingt die Sicherheitsvorschriften! Betriebsanleitung sorgfältig aufbewahren! PS-35 PS-35 TLC PS-35 C PS-35 C TLC http://www.dolmar.com...
-
Seite 2: Inhaltsverzeichnis
Herzlichen Dank für Ihr Vertrauen! Inhaltsverzeichnis Seite Lieferumfang ............... 3 Wir gratulieren Ihnen zu Ihrer neuen DOLMAR Motorsäge und hoffen, dass Sie mit dieser modernen Maschine zufrieden sein Symbole ................3 werden. Die Modelle PS-35 sind besonders handliche und SICHERHEITSHINWEISE robuste Motorsägen im neuen Design. -
Seite 3: Lieferumfang
Lieferumfang 1. Motorsäge 2. Sägeschiene 3. Sägekette 4. Schienenschutz 5. Kombischlüssel 6. Vergaserschraubendreher Sollte eines der hier aufgeführten Bauteile nicht im Lieferumfang 7. Betriebsanleitung (ohne Abbildung) enthalten sein, wenden Sie sich bitte an Ihren Verkäufer! Symbole Sie werden auf der Motorsäge und beim Lesen der Betriebsanleitung auf folgende Symbole stoßen: Betriebsanleitung lesen Achtung, Rückschlag! und Warn- und Sicherheits-... -
Seite 4: Sicherheitshinweise Bestimmungsgemäßer Gebrauch
SICHERHEITSHINWEISE Bestimmungsgemäßer Gebrauch Die Sicherheits-Latzhose (5) hat diverse Lagen Nylonge- webe und schützt vor Schnittverletzungen. Ihre Verwendung Motorsägen wird dringend empfohlen. Die Motorsäge darf nur für das Sägen von Holz im Freien ver- wendet werden. Je nach Motorsägenklasse geeignet für folgende Arbeitshandschuhe (6) aus festem Leder gehören zur Anwendungen: vorschrifts mäßigen Ausrüstung und sind beim Arbeiten mit... -
Seite 5: Betriebsstoffe / Tanken
Betriebsstoffe / Tanken Beim Betanken der Motorsäge ist der Motor auszuschalten. Rauchen und jedes offene Feuer ist nicht zulässig (5). Vor dem Tanken die Maschine abkühlen lassen. Kraftstoffe können lösungsmittelähnliche Substanzen enthalten. Haut- und Augenkontakt mit Mineralölprodukten vermeiden. Beim Betanken Handschuhe tragen. Schutzkleidung öfter wechseln und reinigen. -
Seite 6: Rückschlag (Kickback)
Rückschlag (Kickback) - Beim Arbeiten mit der Kettensäge kann es zum gefährlichen Rückschlag kommen. Dieser Rückschlag entsteht, wenn der obere Bereich der Schie- nenspitze unbeabsichtigt Holz oder andere feste Gegenstände berührt (10). Die Motorsäge wird dabei unkon trolliert, mit hoher Energie, in Richtung des Sägenführers geschleudert bzw. - Seite 7 Vorsicht beim Schneiden von gesplittertem Holz. Es können ab- gesägte Holzstücke mitgerissen werden (Verletzungsgefahr). Die Motorsäge kann beim Schneiden mit der Schienen- oberseite in Richtung Bediener gestoßen werden, wenn die Sägekette einklemmt. Deshalb sollte nach Möglichkeit mit der Schienenunterseite gesägt werden, da die Säge vom Körper weg in Richtung Holz gezogen wird (15).
-
Seite 8: Transport Und Lagerung
Sie gefährden hierdurch Ihre Sicherheit! Wartungs- und Instandsetzungsarbeiten dürfen nur soweit ausgeführt werden, wie sie in dieser Betriebsanleitung be- schrieben sind. Alle weiteren Arbeiten müssen vom DOLMAR Service übernommen werden. Nur Original DOLMAR Ersatzteile und Zubehör verwenden. Bei Verwendung von nicht Original DOLMAR Ersatzteilen, Zubehör, Schienen/Ketten Kombinationen und Längen, ist mit... -
Seite 9: Technische Daten
Daten berücksichtigen die Betriebszustände Leerlauf, Volllast und Höchstdrehzahl zu gleichen Teilen. Daten berücksichtigen die Betriebszustände Volllast und Höchstdrehzahl zu gleichen Teilen. Unsicherheit (K=). Verpackung Ihre DOLMAR Motorsäge befindet sich zum Schutz vor Transportschäden in einem Karton. Kartonagen sind Rohstoffe und somit wiederverwendungsfähig oder können dem Rohstoffkreislauf (Altpapierverwertung) zurück- geführt werden. -
Seite 10: Teilebezeichnung
Teilebezeichnung Typenschild (14) Bei Ersatzteilbestellungen angeben! DOLMAR PS-35 C Seriennummer 2014 123456 Baujahr DOLMAR GmbH, 22045 Hamburg, Germany XXX.XXX.XXX Made in Germany Typ 125 1 Handgriff 14 Typenschild 15 Startergriff 2 Abdeckhaube 3 Haubenverriegelung 16 Kombischalter (Choke / ON / STOP) 17 Gashebel 4 Bügelgriff... -
Seite 11: Inbetriebnahme
INBETRIEBNAHME Nur für Modelle mit Befestigungs- muttern am Kettenradschutz ACHTUNG: Bei allen Arbeiten an Sägeschiene und Sägekette unbe- dingt Motor ausschalten, Kerzenstecker ziehen (siehe Zündkerze auswechseln) und Schutzhandschuhe tragen! ACHTUNG: Motorsäge darf erst nach komplettem Zusammenbau und Prüfung gestartet werden! Montage der Sägeschiene und Sägekette Verwenden Sie den im Lieferumfang enthaltenen Kombi schlüssel für die folgenden Arbeiten. -
Seite 12: Sägekette Spannen
Sägekette (9) auf das Kettenrad (8) auflegen. Die Sägekette oben ca. bis zur Hälfte in die Führungsnut (10) der Sägeschiene einführen. ACHTUNG: Die Schneidkanten der Sägekette müssen auf der Schienen- oberseite in Pfeilrichtung zeigen! Sägekette (9) um den Umlenkstern (11) der Sägeschiene führen, dabei Sägekette leicht in Pfeilrichtung ziehen. -
Seite 13: Kontrolle Der Kettenspannung
Kontrolle der Kettenspannung STOP Die richtige Spannung der Sägekette ist dann gegeben, wenn die Sägekette an der Schienenunterseite anliegt und sich noch von Hand leicht durchziehen lässt. Die Kettenbremse muss hierbei gelöst sein. Kettenspannung häufig kontrollieren, da sich neue Säge- ketten längen! Kettenspannung daher öfter bei ausgeschaltetem Motor prüfen. -
Seite 14: Nur Für Quickset Schiene
Nur für QuickSet Schiene ACHTUNG: Bei allen Arbeiten an Sägeschiene und Sägekette unbedingt Motor ausschalten, Kerzenstecker ziehen (siehe Zündkerze auswechseln) und Schutzhandschuhe tragen! ACHTUNG: Motorsäge darf erst nach komplettem Zusammenbau und Prüfung gestartet werden! Bei der „QuickSet“- Sägeschiene wird das Kettenspannen über ein Zahnstangensystem in der Säge- schiene vorgenommen. -
Seite 15: Sägekette Spannen
Sägekette (6) um den Umlenkstern (8) der Sägeschiene führen, dabei Sägekette leicht in Pfeilrichtung ziehen. Kettenradschutz (3) aufsetzen. ACHTUNG: Die Sägekette muss dabei über den Kettenfänger (9) angehoben werden. Befestigungsmuttern (2) vorerst handfest anziehen. Sägekette spannen Kettenspannvorrichtung „QuickSet” (10) mit Kombischlüssel rechtsherum (im Uhrzeigersinn) drehen, bis die Führungsglieder der Sägekette in die Führungsnut der Schienen unterseite ein- greifen (ggf. -
Seite 16: Nur Für Modelle Mit Schnellspanner Am Kettenradschutz
Nur für Modelle mit Schnellspanner am Kettenradschutz (TLC) ACHTUNG: Bei allen Arbeiten an Sägeschiene und Sägekette unbe- dingt Motor ausschalten, Kerzenstecker ziehen (siehe Zündkerze auswechseln) und Schutzhandschuhe tragen! ACHTUNG: Motorsäge darf erst nach komplettem Zusammenbau und Prüfung gestartet werden! Montage der Sägeschiene und Sägekette Motorsäge auf einen stabilen Untergrund setzen und folgende Schritte für die Montage der Sägekette und Sägeschiene durchführen:... -
Seite 17: Sägekette Spannen
Sägekette (8) um den Umlenkstern (10) der Sägeschiene führen, dabei Sägekette leicht in Pfeilrichtung ziehen. Aufnahmebohrung am Kettenradschutz (4) zum Steh bolzen (11) ausrichten. Durch Drehen des Kettenspanners (3, siehe ”Sägekette spannen”) den Kettenspannbolzen (12) mit der Bohrung der Schiene in Überein stimmung bringen. Sägekette spannen Durch gleichzeitiges kräftiges Hineindrücken und Drehen des Kettenradschutz-Schnellspanners (2, im Uhrzeigersinn) den... -
Seite 18: Kontrolle Der Kettenspannung
Sägektte”. Das Spannen der Kette erfolgt wie schon beschrieben. Kettenbremse Die PS-35 ist serienmäßig mit einer beschleunigungsauslösen- den Kettenbremse ausgerüstet. Kommt es zu einem Rückschlag (Kickback), der durch Anstoßen mit der Schienenspitze an das Holz erfolgt ist (siehe Kapitel „SICHERHEITSHINWEISE“ Seite 6), wird die Kettenbremse bei ausreichend starkem Rückschlag... -
Seite 19: Betriebsstoffe
Zweitakt-Motoröl für luftgekühlte Zweitaktmotoren (Qualitäts- stufe JASO FC oder ISO EGD) verwendet, das dem Kraftstoff Es ist nicht sinnvoll, aus einem übertriebenen beigemischt wird. Werkseitig wurde der Motor auf das DOLMAR Sicherheitsbewußtsein den Ölanteil im Zweitakt-Ge- EXTRA Hochleistungs-Zweitaktöl mit einem umweltschonenden misch über das angegebene Mischungsverhältnis... -
Seite 20: Tanken
Wichtiger Hinweis zu Bio-Sägekettenölen Vor einer längeren Außerbetriebnahme, muss der Öltank ölführenden Bauteilen entstehen können. entleert und anschließend mit etwas Motoröl (SAE 30) Für erneute Inbetriebnahme wieder BIOTOP-Säge kettenöl befüllt werden. Dann die Motorsäge einige Zeit betrei- einfüllen. Bei Schäden, die durch Verwendung von Altöl oder ben, damit alle Bioölreste aus Tank, Ölleitungssystem einem unge eigneten Sägekettenöl ent stehen, erlischt der Gewähr leis tungs anspruch. -
Seite 21: Kettenschmierung Prüfen
Kettenschmierung prüfen Niemals ohne ausreichende Kettenschmierung sägen. Sie verringern sonst die Lebensdauer der Sägevorrichtung! Vor Arbeitsbeginn Ölmenge im Tank und die Ölförderung prüfen. Die Ölförderung kann auf folgende Weise geprüft werden: Motorsäge starten (siehe Kapitel „Motor starten”). Laufende Sägekette ca. 15 cm über einen Baumstumpf oder Boden halten (geeignete Unterlage verwenden). -
Seite 22: Motor Starten
Motor starten Motorsäge darf erst nach komplettem Zusammenbau und Prüfung gestartet werden! Mindestens 3 Meter vom Tankplatz entfernen. Sicheren Stand einnehmen und Motorsäge so auf den Boden stellen, dass die Sägevorrichtung frei steht. Kettenbremse auslösen (blockieren). Bügelgriff fest mit einer Hand umfassen und Motorsäge auf den Boden drücken. -
Seite 23: Kettenbremse Prüfen
Stillstand kommen. Motor sofort in Leerlaufstellung bringen und Kettenbremse wieder lösen. ACHTUNG: Sollte die Sägekette bei dieser Prüfung nicht sofort zum Stillstand kommen, Motor sofort ausschalten. Mit der Motorsäge darf in diesem Fall nicht gesägt werden. Bitte DOLMAR Fachwerkstatt aufsuchen. -
Seite 24: Vergaser Einstellen
Herausdrehen der Einstellschraube (T) gegen den Uhrzei- gersinn: Leerlaufdrehzahl fällt ab. Hineindrehen der Einstellschraube (T) im Uhrzeigersinn: Leerlaufdrehzahl steigt an. Achtung: Sollte das Schneidwerkzeug trotz korrigierter Einstellung des Leerlaufs nicht zum Stillstand kommen, darf auf keinen Fall mit dem Gerät gearbeitet werden. DOLMAR Fachwerkstatt aufsuchen! -
Seite 25: Wartungsarbeiten Sägekette Schärfen
WARTUNGSARBEITEN Sägekette schärfen ACHTUNG: Bei allen Arbeiten an der Sägekette unbedingt Motor ausschalten, Kerzenstecker ziehen (siehe Zünd kerze auswechseln) und Schutzhandschuhe tragen! Die Sägekette muss geschärft werden wenn: Holzmehlartige Sägespäne beim Sägen von feuchtem Holz entstehen. Die Kette auch bei stärkerem Druck nur mühevoll ins Holz zieht. - Seite 26 Feile und Feilenführung Zum Schärfen ist eine Spezial-Sägekettenrundfeile zu ver- wenden. Normale Rundfeilen sind ungeeignet. Bestellnummer siehe Zubehör. Typ 492: Sägekettenrundfeile ø 4,0 mm. Typ 290: Sägekettenrundfeile ø 4,5 mm. Die Feile soll nur im Vorwärtsstrich (Pfeil) greifen. Beim Zurück- führen die Feile vom Material abheben.
-
Seite 27: Kettenradinnenraum Reinigen
Die Kettenbremse ist eine sehr wichtige Sicherheits- einrichtung und wie jedes Teil auch einem gewissen Verschleiß ausgesetzt. Eine regelmäßige Überprüfung und Wartung dient zu Ihrem eigenen Schutz und muss von einer DOLMAR-Fach- werkstatt ausgeführt werden. SERVICE Sägeschiene reinigen ACHTUNG: Unbedingt Schutzhandschuhe tragen! Die Laufflächen der Sägeschiene (7) sind regelmäßig auf Be-... -
Seite 28: Neue Sägekette
Neue Sägekette ACHTUNG: Nur für diese Säge zugelassene Ketten und Schienen verwenden! Vor dem Auflegen einer neuen Sägekette muss der Zustand des Kettenrades überprüft werden. Eingelaufene Kettenräder (8) führen zu Beschädigungen an einer neuen Sägekette und müssen unbedingt erneuert werden. Kettenradschutz abnehmen (siehe Kapitel „IN BETRIEB- NAHME“). -
Seite 29: Luftfilter Reinigen
Luftfilter reinigen ACHTUNG: Wenn Druckluft zur Reinigung verwendet wird, stets Schutzbrille tragen um Augen verletzungen zu vermeiden! Luftfilter nicht mit Kraftstoff reinigen! Kombischlüssel senkrecht druch den geschlitzten Stopfen (*) stecken. Schraube (1) gegen den Uhrzeigersinn losschrauben und Abdeckhaube (2) abnehmen. Kombischalter (3) nach oben drücken (Choke-Position), um zu verhindern, dass Schmutzpartikel in den Vergaser fallen. -
Seite 30: Zündkerze Auswechseln
Schalldämpferschrauben kontrollieren 3 Schrauben (11) herausschrauben und Schalldämpferober- schale (12) abnehmen. Hinweis: Bei Motorsägen mit Katalysator (PS-35 C, PS-35 C TLC) die Schalldämpfer oberschale mit Katalysator ab nehmen. Die Schrauben der Schalldämpferunterschale (13) sind nun zugängig und können auf Festsitz kontrolliert werden. Wenn... -
Seite 31: Starterseil Auswechseln / Rückholfeder-Kassette Erneuern/Startfeder Erneuern
Starterseil auswechseln / Rückholfeder-Kassette erneuern/Startfeder erneuern Drei Schrauben (1) herausschrauben. Ventilatorgehäuse (2) abnehmen. Luftführung (3) aus dem Ventilatorgehäuse herausnehmen. ACHTUNG: Verletzungsgefahr! Schraube (7) nur bei ent- spannter Rückholfeder herausschrauben! Wird das Starterseil ausgewechselt, obwohl es nicht gerissen ist, muss zuerst die Rückholfeder (13) der Seiltrommel ent- spannt werden. -
Seite 32: Luftfilterraum/Ventilatorraum Reinigen
Luftfilterraum/Ventilatorraum reinigen Abdeckhaube abnehmen. Ventilatorgehäuse abnehmen. ACHTUNG: Wenn Druckluft zur Reinigung verwendet wird, stets Schutzbrille tragen um Augen verletzungen zu vermeiden! Der gesamte freigelegte Bereich (15) kann mit einer Bürste und Druckluft gereinigt werden. Zylinderrippen reinigen Zum Reinigen der Zylinderrippen, kann eine Flaschenbürste benutzt werden. -
Seite 33: Periodische Wartungs- Und Pflegehinweise
Arbeiten regelmäßig und ordnungsgemäß ausgeführt wurden. Bei Nichtbeachtung besteht Unfallgefahr! Benutzer von Motorsägen dürfen nur Wartungs- und Pflegearbeiten durchführen, die in dieser Betriebsanleitung beschrieben sind. Darüber hinausgehende Arbeiten dürfen nur von einer DOLMAR-Fachwerkstatt ausgeführt werden. Seite Allgemein gesamte Motorsäge... -
Seite 34: Werkstattservice, Ersatzteile Und Garantie
Der Fachmann verfügt über die erforderliche Ausbildung, Erfahrung und Ausrüstung, Ihnen die jeweils kostengünstigste Lösung zugänglich zu machen und hilft Ihnen mit Rat und Tat weiter. Den nächsten Fachhändler finden Sie unter www.dolmar.com Bei Reparaturversuchen durch dritte bzw. nicht autorisierte Personen erlischt der Garantieanspruch. -
Seite 35: Störungssuche
Störungssuche Störung System Beobachtung Ursache Kette läuft nicht an Kettenbremse Motor läuft Kettenbremse ausgelöst Motor startet nicht Zündsystem Zündfunke vorhanden Fehler in Kraftstoffversorgung, Kompres sions- oder sehr unwillig system, mechanischer Fehler kein Zündfunke STOP-Schalter in Pos. , Fehler oder Kurzschluss in der Verkabelung, Zündkerzenstecker, Zünd- kerze defekt Kraftstoff-... -
Seite 36: Auszug Aus Der Ersatzteilliste
Auszug aus der Ersatzteilliste PS-35 Nur Original DOLMAR-Ersatzteile verwenden. Für Reparaturen und Ersatz anderer Teile ist Ihre DOLMAR-Fachwerkstatt zuständig. 30/31... -
Seite 37: Zubehör
Auszug aus der Ersatzteilliste PS-35 Nur Original DOLMAR-Ersatzteile verwenden. Für Reparaturen und Ersatz anderer Teile ist Ihre DOLMAR-Fachwerkstatt zuständig. Zubehör (nicht im Lieferumfang) Pos. Stck. Benennung 25 953 100 090 Kettenmesslehre Typ 492 412 030 661 Sternschiene 3/8”, 30 cm, 1,3 mm (12”) -
Seite 38: Konformitätserklärung
EU-Konformitätserklärung Die Unterzeichnenden, Tamiro Kishima und Rainer Bergfeld, bevollmächtigt von der DOLMAR GmbH, erklären, dass die Geräte der Marke DOLMAR, Typ: 125 EG-Baumusterprüfbescheinigungs-Nr.: Motorsäge PS-35 4811004.12005 hergestellt von DOLMAR GmbH, Jenfelder Str. 38, D-22045 Hamburg, den grundlegenden Sicherheits- und Gesundheitsan forderungen der einschlägigen EG-Richtlinien entsprechen:... - Seite 40 Das Druckerzeugnis wurde mit dem „Blauen Engel” ausgezeichnet. Den nächsten Fachhändler finden Sie unter www.dolmar.com DOLMAR GmbH Änderungen vorbehalten Postfach 70 04 20 D-22004 Hamburg Germany Form: 995 705 750 (2014-05 D) http://www.dolmar.com...
