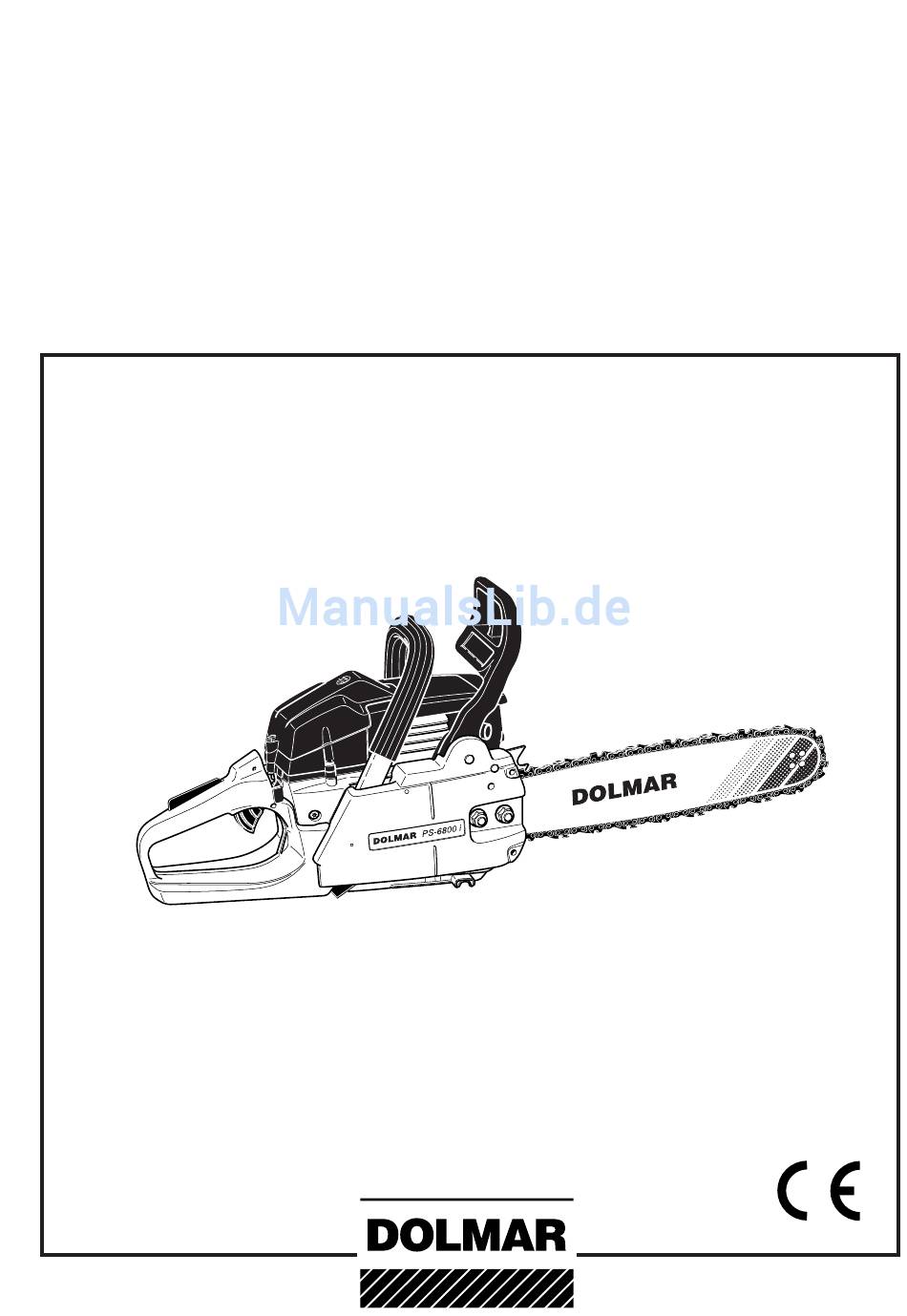

- Seite 1 Betriebsanweisung Achtung: Lesen Sie vor der ersten Inbetriebnahme diese Betriebsanweisung gründlich durch und befolgen Sie unbedingt die Sicherheitsvorschriften! Betriebsanweisung sorgfältig aufbewahren! PS-6000i, 6000i H PS-6800i, 6800i H http://www.dolmar.de...
-
Seite 2: Inhaltsverzeichnis
Herzlichen Dank für Ihr Vertrauen! Inhaltsverzeichnis Seite Wir gratulieren Ihnen zu Ihrer neuen DOLMAR Motorsäge und EU-Konformitätserklärung ..........2 hoffen, dass Sie mit dieser modernen Maschine zufrieden sein werden. Verpackung ................. 2 Die DOLMAR Motorsägen PS-6000i und PS-6800i sind Lieferumfang ............... 3 leistungsstarke Universal-Motorsägen für den professionellen... -
Seite 3: Lieferumfang
Lieferumfang 1. Motorsäge 2. Sägeschiene 3. Sägekette 4. Schienenschutz 5. Kombischlüssel 6. Schraubendreher für Vergasereinstellung 7. Winkelschraubendreher Sollte eines der hier aufgeführten Bauteile nicht im Lieferum- 8. Betriebsanweisung (ohne Abbildung) fang enthalten sein, wenden Sie sich bitte an Ihren Verkäufer! Symbole Sie werden auf dem Gerät und beim Lesen der Betriebsanweisung auf folgende Symbole stoßen: Betriebsanweisung lesen und... -
Seite 4: Sicherheitshinweise
SICHERHEITSHINWEISE Allgemeine Hinweise Zur Gewährleistung der sicheren Handhabung muss die Bedienperson unbedingt diese Betriebsanweisung lesen, um sich mit der Handhabung der Motorsäge vertraut zu ma- chen. Unzureichend informierte Bediener können sich und andere Personen durch unsachgemäßen Gebrauch gefähr- den. Motorsäge nur an Benutzer ausleihen, die Erfahrung mit einer Motorsäge haben. -
Seite 5: Betriebsstoffe / Tanken
Betriebsstoffe / Tanken Beim Betanken der Motorsäge ist der Motor auszuschalten. Rauchen und jedes offene Feuer ist nicht zulässig (5). Vor dem Tanken die Maschine abkühlen lassen. Kraftstoffe können lösungsmittelähnliche Substanzen enthal- ten. Haut- und Augenkontakt mit Mineralölprodukten vermei- den. Beim Betanken Handschuhe tragen. Schutzkleidung öfter wechseln und reinigen. -
Seite 6: Rückschlag (Kickback)
Rückschlag (Kickback) - Beim Arbeiten mit der Kettensäge kann es zum gefährlichen Rückschlag kommen. Dieser Rückschlag entsteht, wenn der obere Bereich der Schienenspitze unbeabsichtigt Holz oder andere feste Ge- genstände berührt (10). Die Motorsäge wird dabei unkontrolliert, mit hoher Energie, in Richtung des Sägenführers geschleudert bzw. - Seite 7 Vorsicht beim Schneiden von gesplittertem Holz. Es können abgesägte Holzstücke mitgerissen werden (Verletzungs- gefahr). Die Motorsäge kann beim Schneiden mit der Schienen- oberseite in Richtung Bediener gestoßen werden, wenn die Sägekette einklemmt. Deshalb sollte nach Möglichkeit mit der Schienenunterseite gesägt werden, da die Säge vom Körper weg in Richtung Holz gezogen wird (15).
-
Seite 8: Transport Und Lagerung
Sie gefährden hierdurch Ihre Sicherheit! Wartungs- und Instandsetzungsarbeiten dürfen nur soweit ausgeführt werden, wie sie in dieser Betriebsanweisung be- schrieben sind. Alle weiteren Arbeiten müssen vom DOLMAR Service übernommen werden. Nur Original DOLMAR Ersatzteile und Zubehör verwenden. Bei Verwendung von nicht Original DOLMAR Ersatzteilen, Zubehör, Schienen/Ketten Kombinationen und Längen, ist... -
Seite 9: Technische Daten
Spez. Verbrauch bei max. Leistung nach ISO 7293 g/kWh Kraftstofftank-Inhalt Kettenöltank-Inhalt Mischungsverhältnis (Kraftstoff/2-Takt-Öl) - bei Verwendung von DOLMAR -Öl 50:1 50:1 - bei Verwendung von DOLMAR HP 100 Öl 100:1 100:1 - bei Verwendung anderer Öle 40:1 40:1 Kettenbremse Auslösung manuell oder bei Rückschlag (Kickback) -
Seite 10: Inbetriebnahme
INBETRIEBNAHME STOP Montage der Sägeschiene und der Sägekette Verwenden Sie das im Lieferumfang enthaltene Montage- ACHTUNG: Bei allen Arbeiten an Sägeschiene und Säge- werkzeug für die folgenden Arbeiten. kette unbedingt Motor ausschalten, Kerzen- Motorsäge auf einen stabilen Untergrund setzen und folgende stecker ziehen (siehe Zündkerze auswechseln) Schritte für die Montage der Sägekette und der Sägeschiene und Schutzhandschuhe tragen! -
Seite 11: Sägekette Spannen
Kettenspannschraube (C/6) rechtsherum (im Uhrzeiger- Kettenradschutz (H/4) aufsetzen. sinn) drehen, bis Sägekette in die Führungsnut der Schie- Befestigungsmuttern (H/3) handfest anziehen. nenunterseite eingreift (siehe Kreis). Dabei mit der linken Hand Sägeschiene an das Gehäuse andrücken. STOP Kontrolle der Kettenspannung Sägekette spannen Sägeschienenspitze leicht anheben und Kettenspann- Die richtige Spannung der Sägekette ist dann gegeben, schraube (C/6) rechtsherum (im Uhrzeigersinn) drehen,... -
Seite 12: Betriebsstoffe / Tanken
Frist von 2 Jahren nach dem aufgedruckten stufe API-TC) verwendet, das dem Kraftstoff beigemischt wird. Herstellungsdatum verbraucht werden. Werkseitig wurde der Motor auf das DOLMAR HP 100 Hoch- leistungs-Zweitaktöl mit einem umweltschonenden Mischungs- Wichtiger Hinweis zu Bio-Sägekettenölen verhältnis von 100:1 ausgelegt. -
Seite 13: Kettenschmierung Einstellen
HAUT- UND AUGENKONTAKT VERMEIDEN! Mineralölprodukte, auch Öle, entfetten die Haut. Bei wiederholtem und längerem Kontakt trocknet die Haut aus. Folgen können verschiedene Hauterkrankungen sein. Außerdem sind allergische Reaktionen bekannt. Augenkontakt mit Öl führt zu Reizungen. Bei Augenkontakt sofort das betroffene Auge mit klarem Wasser spülen. Bei anhaltender Reizung sofort einen Arzt aufsuchen! Tanken STOP... -
Seite 14: Motor Starten
Achtung: Sollte die Sägekette nach dieser Prüfung Starten unter besonderen Verhältnissen: nicht sofort zum Stillstand kommen, darf auf keinen Fall mit der Arbeit begonnen werden. Bitte DOLMAR Unter dem Einfluß hoher Umgebungstemperatur und wenn der Fachwerkstatt aufsuchen. Motor nach Vollastbetrieb nur kurze Zeit abgestellt wurde... -
Seite 15: Kettenschmierung Prüfen
Sie muss bei warmem Motor, sauberem Luft- behutsam bis zum fühlbaren Anschlag rechtsherum (im filter und richtig gespannter Sägekette erfolgen. Verga- Uhrzeigersinn) hineindrehen. sereinstellung von DOLMAR Fachwerkstatt durchführen Einstellschraube (H) und (L) eine Umdrehung linksherum lassen. (gegen den Uhrzeigersinn) herausdrehen. -
Seite 16: Winterbetrieb
Winterbetrieb Zur Vorbeugung gegen Vergaservereisung die bei niedrigen Temperaturen und hoher Luftfeuchtigkeit auftritt und um bei Temperaturen unter 0° C schneller die Betriebstemperatur zu erreichen, kann Warmluft aus dem Zylinderraum angesaugt werden. Bei Temperaturen über 0° C muss unbedingt Kaltluft angesaugt werden! Bei Nichtbeachtung können Schäden am Zylinder und Kolben entstehen! -
Seite 17: Sägeschiene Reinigen
Der Schärfwinkel von 25° muss bei allen Hobelzähnen Feile und Feilenführung unbedingt gleich sein. Unterschiedliche Winkel verursa- Zum Schärfen ist ein Spezial-Feilenhalter mit einer Säge- chen einen rauhen, ungleichmäßigen Kettenlauf, fördern kettenrundfeile zu verwenden. Normale Rundfeilen sind den Verschleiß und führen zu Kettenbrüchen! ungeeignet. -
Seite 18: Bremsband Und Kettenradinnenraum Reinigen
Uhrzeigersinn drehen. schleiß ausgesetzt. Sägekette (A/3) und Sägeschiene (A/4) abnehmen. Eine regelmäßige Überprüfung und Wartung dient zu Ihrem eigenen Schutz und muss von einer DOLMAR- Innenraum, insbesondere den Bereich des Bremsbandes Fachwerkstatt ausgeführt werden. (A/5), mit einem Pinsel reinigen. -
Seite 19: Luftfilter Reinigen
Luftfilter reinigen STOP Filterdeckel (E/1) losschrauben und abnehmen (2 Schrau- Luftfilter mit Pinsel oder weicher Bürste reinigen. ben). Stark verschmutzten Luftfilter in lauwarmer Seifenlauge Luftfilter (E/2) losschrauben (2 Schrauben) und vom An- mit handelsüblichem Geschirrspülmittel auswaschen. saugkrümmer abziehen. Luftfilter gut trocknen. Ober- und Unterteil wieder zusammenfügen. -
Seite 20: Anwerfseil Auswechseln
Anwerfseil auswechseln STOP Vier Schrauben (A/1) herausschrauben. Ventilatorgehäu- Neues Seil (ø 4 mm, 1000 mm lang), wie in Bild B gezeigt, se (A/2) abnehmen. einfädeln und die beiden Enden mit einem Knoten verse- hen. Alte Seilreste entfernen. Knoten (B/1) in die Seiltrommel (B/3) einziehen. Knoten (B/2) in den Anwerfgriff (B/4) einziehen. -
Seite 21: Periodische Wartungs- Und Pflegehinweise
Die Wartung und die Instandsetzung von modernen Motorsägen sowie sicherheitsrelevanten Baugruppen erfordern eine quali- fizierte Fachausbildung und eine mit Spezialwerkzeugen und Testgeräten ausgestattete Werkstatt. Alle nicht in dieser Betriebsanweisung beschriebenen Arbeiten müssen von einer DOLMAR-Fachwerkstatt ausgeführt werden. Der Fachmann verfügt über die erforderliche Ausbildung, Erfahrung und Ausrüstung, Ihnen die jeweils kostengünstigste Lösung zugänglich zu machen und hilft Ihnen mit Rat und Tat weiter. -
Seite 22: Störungssuche
Original Ersatz- und Zubehörteile erhalten Sie bei Ihrem Fachhändler. Er verfügt auch über die notwendigen Ersatzteillisten, um die benötigten Ersatzteilnummern zu ermitteln und wird laufend über Detailverbesserungen und Neuerungen im Ersatzteilangebot informiert. Bitte beachten Sie auch, dass bei der Verwendung von nicht Original DOLMAR Teilen eine Garantieleistung durch DOLMAR nicht möglich ist. Garantie DOLMAR garantiert eine einwandfreie Qualität und übernimmt, unbeschadet der gesetzlichen Gewährleistung, im Falle von... -
Seite 23: Auszug Aus Der Ersatzteilliste
Auszug aus der Ersatzteilliste PS-6000i, PS-6000i H Nur Original DOLMAR-Ersatzteile verwenden. Für Reparaturen und PS-6800i, PS-6800i H Ersatz anderer Teile ist Ihre DOLMAR-Fachwerkstatt zuständig. Pos. DOLMAR-Nr. Stck. Benennung 411 907 650 Sternschiene 3/8" 38 cm (15") 411 909 650 Sternschiene 3/8" 45 cm (18") 411 910 650 Sternschiene 3/8"... - Seite 24 DOLMAR GmbH Änderungen vorbehalten Postfach 70 04 20 D-22004 Hamburg Germany Form: 995 701 290 (5.03 D) http://www.dolmar.de...
