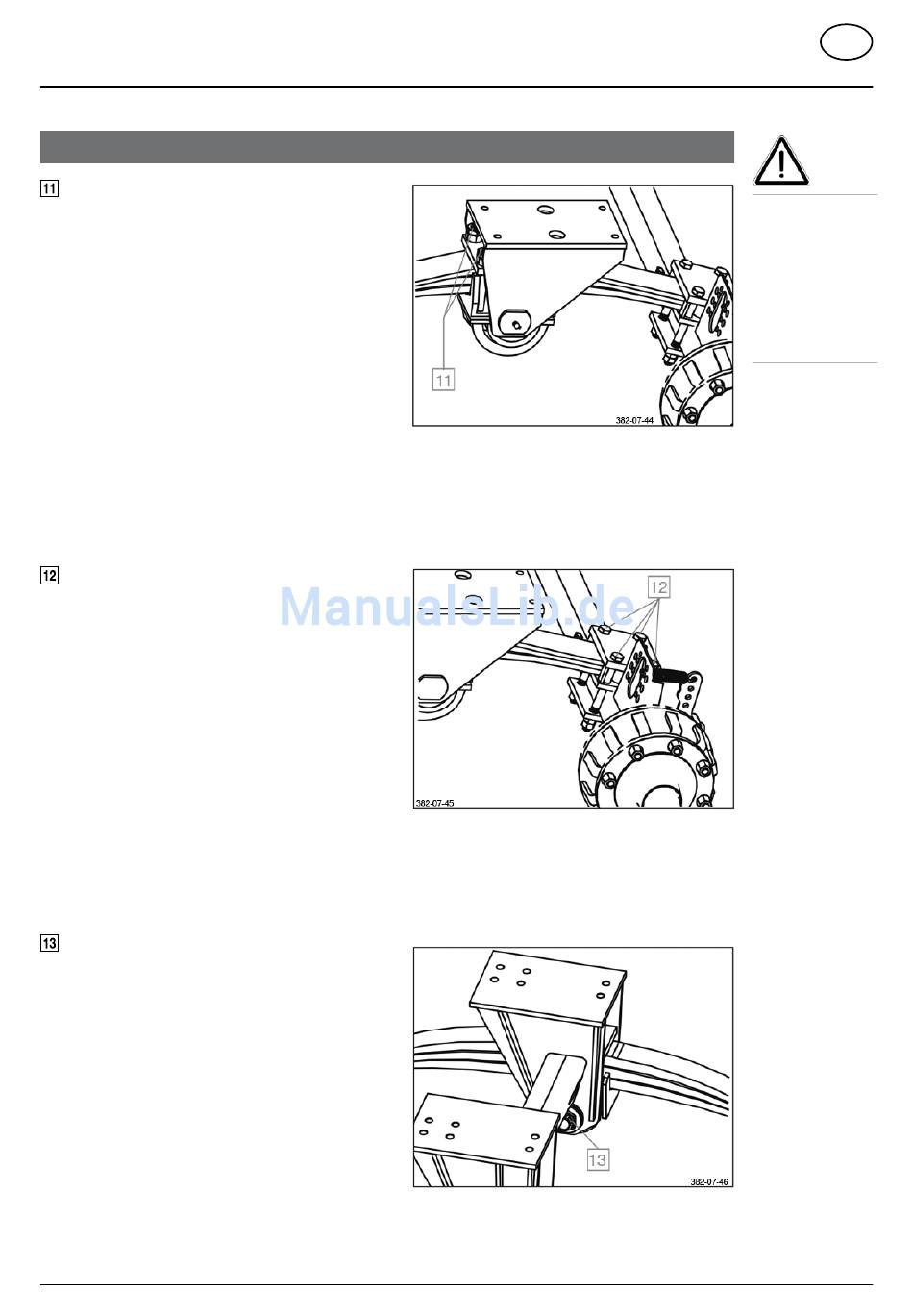

Stützachse; Wartungsarbeiten Am Boogie-Fahrwerk - Pottinger JUMBO 6000 Profiline Betriebsanleitung

federbügel und Schrauben an der
Stützachse
- erstmals nach der ersten Belastungsfahrt
- alle 500 Betriebsstunden
- spätestens halbjährlich
• Federbügel auf Festsitz prüfen.
Bei gelockerter Verschraubung:
- Kontermutter lösen
- Mutter n mit dem vorgeschriebenen
Anziehdrehmoment wechselseitig und in
mehreren Stufen festziehen.
- Kontermutter wieder festziehen
Anziehdrehmoment:
m 30x2 8.8 = 980 nm
Federbügel:
m 20 10.9 = 450 nm
Schrauben: m 30
federbügel und Schrauben an den
federspanngehäusen
- alle 500 Betriebsstunden
- spätestens halbjährlich
• Federbügel und Schrauben auf Festsitz prüfen.
Bei gelockerter Verschraubung:
- Kontermutter lösen
- Mutter n mit dem vorgeschriebenen
Anziehdrehmoment wechselseitig und in
mehreren Stufen festziehen.
- Kontermutter wieder festziehen
Anziehdrehmoment:
Federbügel: m 24 10.9 = 700 nm
Schrauben: m 20 8.8 = 320 nm
lagerbolzen an den federspanngehäusen
- erstmals nach der ersten Belastungsfahrt
- alle 500 Betriebsstunden
- spätestens halbjährlich
• Kronenmutter auf den Lagerbolzen auf Festsitz
prüfen.
Anziehdrehmoment:
m 52 x 2 = 400 nm
0700-D Achsen_5481

Wartungsarbeiten am boogIe-fahrwerk

= 1095 nm
achsen und achsaGGreGate
- 76 -
D
Achtung!
Sichtprüfung
- alle 500
Betriebsstunden
- spätestens
halbjährig.
Alle Bauteile auf
Beschädigung
und Verschleiß
prüfen.
