- Seite 1 Betriebsanleitung- Deutsch FUJITSU Server PRIMERGY TX1330 M3 Betriebsanleitung Mai 2017...
- Seite 2 – Änderungen am Inhalt dieses Handbuchs sind vorbehalten und können ohne vorherige Ankündigung erfolgen. – Fujitsu übernimmt keine Haftung für Verletzungen der Urheberrechte Dritter oder anderer Rechte, die durch die Verwendung der in diesem Handbuch enthaltenen Informationen entstehen. – Ohne die ausdrückliche schriftliche Genehmigung von Fujitsu darf kein Teil dieses Handbuchs reproduziert werden.
-
Seite 3: Vorbereitende Hinweise
Beachten Sie, dass es sich bei diesen Angaben lediglich um Richtlinien handelt. Sie stellen keine Gewährleistung für den störungsfreien Betrieb innerhalb des Wartungszeitraums dar. Verwendung in Hochsicherheitsanwendungen Dieses Produkt wurde für den allgemeinen industriellen / kommerziellen Gebrauch als Server entwickelt und hergestellt. Betriebsanleitung TX1330 M3... - Seite 4 Waffensystemen sowie alle Fälle, in denen die Sicherheit nicht gewährleistet werden kann. Kunden dürfen dieses Produkt nicht benutzen, ohne die für Hochsicherheitsanwendungen erforderlichen Sicherheitsvorkehrungen zu treffen. Bitte wenden Sie sich an das Vertriebsteam von Fujitsu, wenn Sie dieses Produkt in Hochsicherheitsanwendungen verwenden möchten. Maßnahmen gegen vorübergehenden Spannungsabfall Dieses Produkt kann durch Blitzschlag einem vorübergehenden...
- Seite 5 Die SATA-Version dieses Servers unterstützt HDDs mit SATA-/BC-SATA- Speicherschnittstellen. Beachten Sie, dass die Bedingungen für Nutzung und Betrieb je nach verwendeter HDD unterschiedlich sind. Weitere Informationen zu Nutzungs- und Betriebsbedingungen der verfügbaren Typen von HDDs finden Sie im Internet unter folgender Adresse: http://jp.fujitsu.com/platform/server/primergy/harddisk/ Betriebsanleitung TX1330 M3...
- Seite 6 Betriebsanleitung TX1330 M3...
-
Seite 7: Inhaltsverzeichnis
Server ins Rack ein-/ausbauen ....54 Geräte an Server anschließen ....56 Betriebsanleitung TX1330 M3... - Seite 8 Betriebsanzeige bleibt dunkel ....91 Server schaltet sich ab ..... 92 Betriebsanleitung TX1330 M3...
- Seite 9 Temperaturwarnung ..... . 95 8.13 Tastatur oder Maus zeigt keine Reaktion ... 96 8.14 Optisches Laufwerk kann keine Daten lesen ..96 Betriebsanleitung TX1330 M3...
- Seite 10 Inhalt Betriebsanleitung TX1330 M3...
-
Seite 11: Einleitung

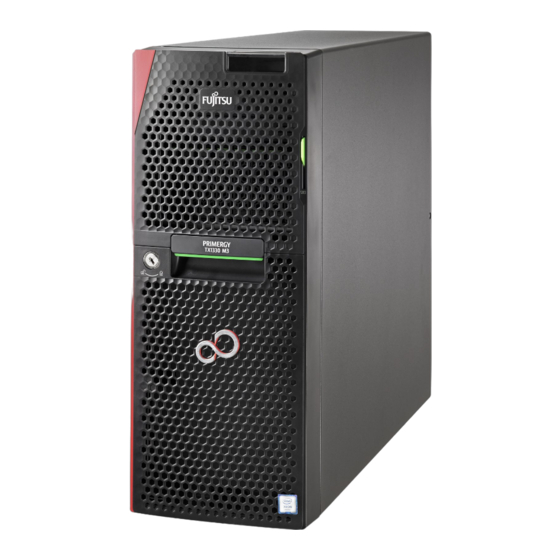

Einleitung Der PRIMERGY TX1330 M3 Server ist ein Intel-basierter Server für kleinere ® ® und mittlere Unternehmen. Der Server bietet beste Xeon E3 Performanz und solide Erweiterbarkeit dank der hot-plug Speicherlaufwerke. Die optionale redundante Stromversorgung und eine Auswahl an verschiedenen RAID-Controllern sichern hohe Verfügbarkeit und Sicherheit. -
Seite 12: Übersicht Über Die Dokumentation
Einleitung Übersicht über die Dokumentation Weitere Informationen zu Ihrer PRIMERGY TX1330 M3 Systemeinheit sind in folgenden Dokumenten enthalten: – "Quick Start Hardware - FUJITSU Server PRIMERGY TX1330 M3" – "ServerView Quick Start Guide" – Handbuch "Safety Notes and Regulations" " 安全上のご注意 " für Japan –... -
Seite 13: Darstellungsmittel
Arbeitsschritte, die Sie in der Ê angegebenen Reihenfolge ausführen müssen. ACHTUNG! kennzeichnet Hinweise, bei deren Nichtbeachtung Ihre Gesundheit, die Funktionsfähigkeit Ihres Servers oder die Sicherheit Ihrer Daten gefährdet sind. kennzeichnet zusätzliche Informationen, Hinweise und Tipps. Betriebsanleitung TX1330 M3... - Seite 14 Einleitung Betriebsanleitung TX1330 M3...
-
Seite 15: Funktionsübersicht
– Hot-Plug-Netzteile – Speichermodule – Systemlüfter – Erweiterungskarten Informationen zum Austausch dieser Komponenten finden Sie im "FUJITSU Server PRIMERGYTX1330 M3 Upgrade und Maintenance Manual". CSS-Anzeigen am Bedienfeld und auf der Rückseite des PRIMERGY-Servers informieren Sie im Falle eines CSS-Ereignisses. Darüber hinaus werden Ihnen CSS-Fehlerfälle im ServerView Operations Manager - der Server-Management-Software von Fujitsu - angezeigt. - Seite 16 System Board Die Leistungsmerkmale des System Boards sind im "FUJITSU Server PRIMERGY TX1330 M3 Upgrade und Maintenance Manual" beschrieben und die Setup-Möglichkeiten sind im "D3373 BIOS Setup Utility für FUJITSU Server PRIMERGY TX1330 M3 Referenzhandbuch" beschrieben. Trusted-Platform-Modul (TPM) Ein neues Trusted-Platform-Modul (TPM) für das sichere Speichern von Schlüsseln ist optional erhältlich.
- Seite 17 Typ kombiniert werden. SAS- und BC-SATA-Laufwerke derselben Größe können kombiniert, aber nicht im selben logischen RAID- Volumen verwendet werden. Gemischte Konfigurationen von SATA-HDD- und SATA-SSD-Modulen werden unterstützt. Verfügt der Server über eine entsprechende RAID-Konfiguration, können die HDD-Module auch während des Betriebs gewechselt werden. Betriebsanleitung TX1330 M3...
- Seite 18 "SAS-/SATA-Controller-Karte konfigurieren (PCIe- Erweiterungskarte)" auf Seite Weitere Informationen zu SAS-/SATA-RAID-Controllern finden Sie im "Modular RAID Controller Installation Guide" (auf dem Fujitsu Manual- Server unter x86 Servers - Expansion Cards - Storage Adapters - LSI RAID/ SCSI Controllers). Weitere Informationen zu anderen SAS-/SATA-RAID-Controllern (z. B.
- Seite 19 Stromausfall kann der Server für eine bestimmte Zeit über die FJBU betrieben werden. Die FJBU ist Hot-plug-fähig und kann im laufenden Betrieb ausgetauscht werden. Sie können die Management-Software (FJBU-Management-Software) für folgende Betriebssysteme herunterladen: – Windows Server 2012 R2, Windows Server 2012, Windows Server 2016 Betriebsanleitung TX1330 M3...
- Seite 20 – Windows Server 2008 R2 SP1, Windows Server 2008 R2 SP2 Die FJBU-Management-Software (Fujitsu-Batterieeinheit) ist nicht für Red Hat Enterprise Linux-Umgebungen verfügbar. Verwenden Sie in einer Linux-Umgebung die IPMI-Funktion. Der Server TX1330 M3 unterstützt VMware. Advanced Thermal Design Die Option Advanced Thermal Design erlaubt den Betrieb des Systems in einem breiteren Temperaturbereich von 5 bis 40 °C je nach System und...
- Seite 21 Netzkonfiguration via DNS / DHCP ● Stromversorgung des iRMC S4 über Standby-Versorgung des Systems ● umfassendes Alarm-Management ● System Event Log (SEL) auslesen und bearbeiten ● IPMI-Unterstützung ● CIM / WS-MAN-Unterstützung ● Internal Event Log für die Prüfung der Benutzer-Login/Logouts ● Betriebsanleitung TX1330 M3...
- Seite 22 Server Management Das Server Management wird mit Hilfe der mitgelieferten Software ServerView Operations Manager und der PDA-Technologie (Prefailure Detection and Analysis) von Fujitsu realisiert. PDA meldet dem Systemverwalter frühzeitig drohende Systemfehler oder Überlastungen, sodass vorbeugend darauf reagiert werden kann. Der ServerView Operations Manager ermöglicht das Management aller PRIMERGY-Server im Netzwerk von einer zentralen Konsole.
- Seite 23 Das mit den Utilities von Fujitsu gelieferte Flash-EPROM-Programm unterstützt ein schnelles BIOS-Update. Durch den auf dem System Board integrierten iRMC (integrated Remote- Management-Controller) kann der PRIMERGY TX1330 M3 Server auch aus der Ferne (remote) gewartet werden. Dadurch werden Remote-Diagnose zur Systemanalyse, Remote-Konfiguration und ein Remote-Restart auch bei Ausfall des Betriebssystems oder Auftreten von Hardware-Fehlern ermöglicht.
- Seite 24 Redirection, AVR) starten und virtuelle Laufwerke als Remote Storage einbinden. Weitere Informationen zum iRMC S4 finden Sie im Handbuch "iRMC S4 - integrated Remote Management Controller" (auf dem Fujitsu Manual- Server unter x86 Servers - Software - ServerView Suite - Out-Of-Band Management).
-
Seite 25: Technische Daten Des Servers
® ® Prozessoranzahl und - 1x Intel Xeon- /Pentium /Core ™ i3-Prozessor Speichermodul-Konfiguration Speichersteckplätze Speichersteckplatz-Typ UDIMM (DDR4) Speicherkapazität 4 GB – 64 GB (min. - max.) Speicherschutz Speicherhinweise Speichermodule (2400 MHz) mit 4, 8 oder 16 GB Betriebsanleitung TX1330 M3... - Seite 26 SATA-Controller Auf dem System Board ist ein 6-Kanal SATA- Controller integriert, an den bis zu vier SATA- Festplattenlaufwerke angeschlossen werden können. Die RAID-Level 0, 1 und 10 werden per LSI Embedded MegaRAID (SATA Software RAID) unterstützt. Betriebsanleitung TX1330 M3...
- Seite 27 4x/8x/12x 3,5 Zoll für SAS/SATA oder 8x/16x/24x Festplatten- 2,5 Zoll für SAS/SSD optional Einbauplatz Einbauplätze für 3 x 5,25/1,6 Zoll bedienbare Laufwerke Hinweise zu Alle möglichen Optionen werden im jeweiligen bedienbaren Systemkonfigurator beschrieben Laufwerken Bedienfeld Bedientasten Ein-/Aus-Taste ID-Taste NMI-Taste Reset-Taste Betriebsanleitung TX1330 M3...
- Seite 28 Funktionsübersicht Status LEDs Global-Error-Anzeige (orange) ID-Anzeige (blau) HDD-Aktivitätsanzeige (grün) Betriebsanzeige (grün) Anzeige für Netzkabel angeschlossen (grün) CSS-Anzeige (gelb) Status-LED auf der Global-Error-/CSS-/ID-Anzeige (orange / orange / Rückseite des blau) Systems: Anzeige LAN-Verbindung (grün) Anzeige LAN-Geschwindigkeit (grün/gelb) Betriebsanleitung TX1330 M3...
-
Seite 29: Umgebungsbedingungen
< 4,8 B (Standby) (ISO 9296) < 4,1 B (Betrieb) < 5,2 B (Betrieb) arbeitsplatzbezogener < 23 dB (A) (Standby) < 31 dB (A) (Standby) Schalldruckpegel < 23 dB (A) (Betrieb) < 34 dB (A) (Betrieb) (ISO 9296) am Nachbararbeitsplatz Betriebsanleitung TX1330 M3... - Seite 30 100 V - 240 V Nennfrequenzbereich 50 / 60 Hz Nennstrom max. 4 A/2 A (100V/240V) Elektrische Werte der Fujitsu-Batterieeinheit Konfiguration der 1x Hot-Plug-Netzteil und eine Fujitsu-Batterieeinheit Batterieeinheit in Steckplatz 2. Maximale 380 W Ausgangsleistung Backup-Dauer Max. 2 Sekunden (380 W), 4 Minuten (280 W) mit...
- Seite 31 Australien / Neuseeland AS/NZS CISPR22 Class A AS/NZS CISPR32 Class A Taiwan CNS 13438 Class A China GB 9254 / GB 17625.1 Japan VCCI Class A / JEITA Korea KN 32 / KN 35 RoHS-Konformität EU EN 50581 Betriebsanleitung TX1330 M3...
- Seite 32 Funktionsübersicht ACHTUNG! Dieses Gerät erfüllt die Anforderungen von Klasse A CISPR 22/32. Dieses Gerät kann Funkstörungen in Wohnbereichen verursachen. Betriebsanleitung TX1330 M3...
-
Seite 33: Installationsschritte, Übersicht
Ê Schließen Sie den Server ans Netz an (siehe Abschnitt "Server ans Netz anschließen" auf Seite 57). Ê Machen Sie sich mit den Bedien- und Anzeigeelementen auf der Front- und Rückseite des Servers vertraut (siehe Abschnitt "Bedienelemente und Anzeigen" auf Seite 66). Betriebsanleitung TX1330 M3... - Seite 34 Installation ohne den ServerView Installation Manager" auf Seite 87). Weitere Informationen zur Remote- oder lokalen Installation des Servers finden Sie im Handbuch "ServerView Suite Installation Manager" (auf dem Fujitsu Manual-Server unter x86 Servers - Software - ServerView Suite - Server Installation and Deployment). Betriebsanleitung TX1330 M3...
-
Seite 35: Wichtige Hinweise
Bevor Sie interne Komponenten im Server installieren oder daraus entfernen, schalten Sie den Server, alle Peripheriegeräte und alle sonstigen angeschlossenen Geräte aus. Ziehen Sie außerdem alle Netzkabel aus der Steckdose. Anderenfalls kann es zu einem elektrischen Schlag oder Schäden kommen. Betriebsanleitung TX1330 M3... - Seite 36 Stellen Sie sicher, dass der Server an einer vorschriftsmäßig geerdeten ● Schutzkontakt-Steckdose angeschlossen ist, die sich nahe am Server befindet. Stellen Sie sicher, dass die Steckdosen am Server oder die vorschriftsmäßig ● geerdeten Schutzkontakt-Steckdosen der Hausinstallation leicht zugänglich sind. Betriebsanleitung TX1330 M3...
- Seite 37 Schließen Sie den Server und die daran angeschlossenen Peripheriegeräte ● immer am selben Stromkreis an. Anderenfalls droht Datenverlust, wenn z. B. bei Netzausfall der Server noch in Betrieb ist, das Peripheriegerät (z. B. ein Speichersubsystem) aber ausgefallen ist. Betriebsanleitung TX1330 M3...
- Seite 38 Vorschriften für Sicherheit, elektromagnetische Verträglichkeit und Telekommunikationsendgeräte-Einrichtungen entsprechen. Durch die Installation anderer Erweiterungen können diese Anforderungen und Vorschriften verletzt oder der Server beschädigt werden. Informationen darüber, welche Servererweiterungen zur Installation zugelassen sind, erhalten Sie von Ihrer Verkaufsstelle oder unserem Service. Betriebsanleitung TX1330 M3...
- Seite 39 Befestigen Sie die Schrauben, die Sie beim Installieren oder Entnehmen der ● internen Optionen entfernt haben, wieder an der ursprünglichen Position. Die Verwendung anderer Schrauben kann eine Beschädigung des Geräts verursachen. Das in diesen Dokumenten beschriebene Installationsverfahren kann je ● nach Konfiguration der jeweiligen Option abweichen. Betriebsanleitung TX1330 M3...
- Seite 40 Überprüfen Sie jede CD/DVD/BD vor dem Einlegen in das Laufwerk ● auf Beschädigungen wie feine Risse, Bruchstellen oder dergleichen. Beachten Sie, dass zusätzlich aufgebrachte Etiketten die mechanischen Eigenschaften einer CD/DVD/BD verändern und zu Unwucht und Vibrationen führen können. Betriebsanleitung TX1330 M3...
- Seite 41 Mitte nach außen wischen. Verwenden Sie kein Benzol, keine Verdünnungen, kein Wasser, kein Schallplattenspray, kein Antistatikmittel und kein mit Silikon imprägniertes Tuch. Achten Sie darauf, dass Sie die CD/DVD/BD-Oberfläche nicht ● beschädigen. Halten Sie die CDs/DVDs/BDs von Wärmequellen fern. ● Betriebsanleitung TX1330 M3...
-
Seite 42: Laserhinweis
ACHTUNG! Das optische Laufwerk enthält eine Licht emittierende Diode (LED), die unter Umständen einen stärkeren Laserstrahl als Laser Klasse 1 erzeugt. Direkter Blick in diesen Strahl ist gefährlich. Entfernen Sie unter keinen Umständen Gehäuseteile des optischen Laufwerks! Betriebsanleitung TX1330 M3... - Seite 43 Fassen Sie die EGB-Module nur an den Kanten bzw. grün markierten ● Stellen (Touchpoints) an. Berühren Sie keine Anschlussstifte oder Leiterbahnen auf einem EGB- ● Modul. Legen Sie alle Baugruppen auf einer Unterlage ab, die frei von statischer ● Aufladung ist. Betriebsanleitung TX1330 M3...
- Seite 44 Beachten Sie bei der Installation des Racks, dass der Kippschutz ● richtig montiert wird. Es darf maximal ein Server gleichzeitig aus dem Rack ● herausgezogen werden, auch wenn der Kippschutz montiert ist. Wenn mehrere Server gleichzeitig aus dem Rack gezogen werden, Betriebsanleitung TX1330 M3...
-
Seite 45: Energy Star
Eigenschaften können dann nicht mehr zugesichert werden. Das Auslesen der Messwerte, u.a. zum aktuellen Energieverbrauch und Lufttemperaturen, ist beschrieben im "ServerView Operations Manager" Benutzerhandbuch. Zum Auslesen der CPU-Auslastung können der Performance Monitor oder Task Manager verwendet werden. Betriebsanleitung TX1330 M3... -
Seite 46: Ce-Konformität
Ê Wählen Sie Ihr System, z. B. PRIMERGY RX2530 M1. Ê Wählen Sie CE Cert <your system>. ACHTUNG! Dies ist eine Einrichtung der Klasse A. Diese Einrichtung kann im Wohnbereich Funkstörungen verursachen; in diesem Fall kann vom Betreiber verlangt werden, angemessene Maßnahmen durchzuführen. Betriebsanleitung TX1330 M3... -
Seite 47: Fcc-Zertifizierung: Klasse A
Stromkreis als die des Empfangsgeräts gespeist wird. Wenden Sie sich an einen Fachhändler oder Radio-/Fernsehtechniker. ● Fujitsu übernimmt keine Haftung bei Radio- oder Fernsehstörungen, die durch nicht autorisierte Veränderung des Geräts oder durch das Austauschen oder Hinzufügen von anderen als den von Fujitsu zugelassenen Verbindungskabeln und Komponenten entstehen. -
Seite 48: Umweltschutz
Wichtige Hinweise Umweltschutz Umweltgerechte Produktgestaltung und -entwicklung Dieses Produkt wurde nach der Fujitsu-Norm "Umweltgerechte Produktgestaltung und -entwicklung" konzipiert. Das bedeutet, dass entscheidende Kriterien wie Langlebigkeit, Materialauswahl und - kennzeichnung, Emissionen, Verpackung, Demontagefreundlichkeit und Recyclingfähigkeit berücksichtigt wurden. Dies schont Ressourcen und entlastet somit die Umwelt. Weitere Informationen hierzu finden Sie unter: http://ts.fujitsu.com/products/standard_servers/index.html... - Seite 49 Rückgabe- und Sammelsysteme. Weitere Informationen hierzu finden Sie unter: http://ts.fujitsu.com/recycling Einzelheiten zur Rücknahme und Verwertung der Geräte und Verbrauchsmaterialien im europäischen Raum erfahren Sie auch im Handbuch "Returning used devices", über Ihre Fujitsu Geschäftsstelle oder unter: http://ts.fujitsu.com/recycling Betriebsanleitung TX1330 M3...
-
Seite 50: Hinweise Zum Einbau Des Servers Im Rack
Wird der Server in eine Installation integriert, die von einem ● industriellen Versorgungsnetz mit dem Anschlussstecker des Typs IEC309 gespeist wird, muss die Absicherung des Versorgungsnetzes den Anforderungen für nicht industrielle Versorgungsnetze für den Steckertyp A entsprechen. Betriebsanleitung TX1330 M3... -
Seite 51: Hardware Einbauen
Sie den Server in Betrieb nehmen. Temperaturdifferenz (°C) Akklimatisierungszeit (Std.)(Mindestwerte) Tabelle 1: Akklimatisierungszeiten In der Tabelle "Akklimatisierungszeiten" ist Temperaturdifferenz zu verstehen als die Differenz zwischen der Temperatur der Betriebsumgebung und der Temperatur, der der Server vorher ausgesetzt war (Außen-, Transport- oder Lagertemperatur). Betriebsanleitung TX1330 M3... -
Seite 52: Server Auspacken
Ê Prüfen Sie, ob die Lieferung mit den Angaben auf dem Lieferschein übereinstimmt. Produktbezeichnung und Seriennummer finden Sie auf der ID-Karte (siehe Abschnitt "ID-Karte" auf Seite 72). Ê Wenn Sie Transportschäden oder Unstimmigkeiten zwischen Verpackungsinhalt und Lieferschein feststellen, informieren Sie unverzüglich Ihren Lieferanten! Betriebsanleitung TX1330 M3... -
Seite 53: Floorstand-Modell Aufstellen
Hardware einbauen Floorstand-Modell aufstellen Wenn Sie kein PRIMERGY TX1330 M3 Floorstand-Modell installieren, überspringen Sie diesen Abschnitt und fahren Sie mit dem Abschnitt "Server ins Rack ein-/ausbauen" auf Seite 54 fort. Ê Transportieren Sie den Server an den gewünschten Aufstellort. Ê Packen Sie den Server aus (siehe Abschnitt "Server... -
Seite 54: Server Ins Rack Ein-/Ausbauen
Kippschutz montiert ist. Werden mehrere Einheiten gleichzeitig aus dem Rack gezogen, besteht die Gefahr, dass das Rack umkippt. Fujitsu Rack-Systeme Die Fujitsu-Rack-Systeme unterstützen den Einbau von PRIMERGY Servern: – PRIMECENTER Rack – PRIMECENTER M1 Rack – DataCenter Rack –... - Seite 55 Rack-Tiefen gewährleisten Asymmetrische PRIMECENTER und DataCenter Racks bieten ein erweitertes Kabelmanagement im seitlichen Rack-Bereich. 3rd-Party Racks Der Einbau in die meisten derzeit gängigen Rack-Systeme anderer Hersteller (3rd-Party-Racks) wird unterstützt. Weitere Informationen erhalten Sie vom zuständigen Vertriebsmitarbeiter. Betriebsanleitung TX1330 M3...
-
Seite 56: Geräte An Server Anschließen
Die Anschlüsse finden Sie an der Vorder- und Rückseite des Servers. Welche zusätzlichen Anschlüsse an Ihrem Server verfügbar sind, hängt von den eingebauten Erweiterungskarten ab. Nähere Informationen dazu entnehmen Sie bitte dem "FUJITSU Server PRIMERGY TX1330 M3 Upgrade und Maintenance Manual". Die Standardanschlüsse sind durch Symbole und Farbkodierung gekennzeichnet: Bild 2: Anschlussfeld an der Rückseite... -
Seite 57: Server Ans Netz Anschließen
übereinstimmt. Ê Schließen Sie das Netzkabel an das Netzteil des Server Enclosure an. Ê Schließen Sie den Netzstecker an eine Schutzkontaktsteckdose des hausinternen Stromversorgungsnetzes bzw. an eine Kaltgeräte-Steckdose der Steckdosenleiste im Rack (siehe Technisches Handbuch zum Rack). Betriebsanleitung TX1330 M3... -
Seite 58: Kabelbinder Verwenden (Standard-Netzteil)
Ê Fädeln Sie den Kabelbinder durch die Öse (1). Ê Ziehen Sie den Kabelbinder fest zu, um das Stromversorgungskabel zu befestigen. Jetzt kann der Kaltgerätestecker nicht versehentlich vom Server getrennt werden. Sie können den Kabelbinder wieder lösen, indem Sie den kleinen Entriegelungshebel (2) öffnen. Betriebsanleitung TX1330 M3... -
Seite 59: Kabelbinder Verwenden (Hot-Plug-Netzteil)
Ê Fädeln Sie den Kabelbinder durch die Öse (1). Ê Ziehen Sie den Kabelbinder fest zu, um das Stromversorgungskabel zu befestigen. Jetzt kann der Kaltgerätestecker nicht versehentlich vom Server getrennt werden. Sie können den Kabelbinder wieder lösen, indem Sie den kleinen Entriegelungshebel (2) öffnen. Betriebsanleitung TX1330 M3... -
Seite 60: Hinweise Zum Anschließen/Lösen Von Kabeln
Ê Ziehen Sie alle Datenübertragungskabel aus den Steckvorrichtungen der Daten-/Fernmeldenetze. Ê Lösen Sie die betroffenen Kabel am Server und an den Peripheriegeräten. Sie brauchen den Server nicht auszuschalten, um LAN-Kabel zu lösen oder zu stecken. Aktivieren Sie die Teaming-Funktion, um Datenverlust zu verhindern. Betriebsanleitung TX1330 M3... - Seite 61 Alle Daten- und Signalkabel müssen über eine ausreichende Schirmung verfügen Die Verwendung eines Kabels vom Typ S/FTP Cat5 oder höher wird empfohlen. Der Gebrauch von ungeschirmten oder schlecht geschirmten Kabeln kann zu einer erhöhten Störaussendung und/oder einer verminderten Fehler-Toleranz des Geräts führen. Betriebsanleitung TX1330 M3...
- Seite 62 Hardware einbauen Betriebsanleitung TX1330 M3...
-
Seite 63: Inbetriebnahme Und Bedienung
"Wichtige Hinweise" auf Seite Zugang zu den Laufwerken (Floorstand- Modell) 6.1.1 Zugang zu den bedienbaren Laufwerken ermöglichen Bild 5: Laufwerksabdeckung entfernen und auf die HDD-Abdeckung aufsetzen Ê Schließen Sie den Server auf (1). Ê Entfernen Sie die Laufwerksabdeckung (2). Betriebsanleitung TX1330 M3... - Seite 64 Beim Betrieb von Bandlaufwerken beachten Sie Folgendes: Wenn der automatische Auswurf des Mediums eingestellt ist, muss der Zugang zu den bedienbaren Laufwerken frei sein. Das erneute Einsetzen der Laufwerksabdeckung und das Abschließen des Servers erfolgen in umgekehrter Reihenfolge. Betriebsanleitung TX1330 M3...
-
Seite 65: Zugang Zu Den Hdd-Modulen (Floorstand-Modell)
6.1.2 Zugang zu den HDD-Modulen (Floorstand-Modell) Bild 6: Festplattenabdeckung entfernen Ê Schließen Sie den Server auf (1). Ê Entfernen Sie die HDD-/SSD-Abdeckung (2). Das erneute Einsetzen der HDD-/SSD-Abdeckung und das Abschließen des Servers erfolgen in umgekehrter Reihenfolge. Betriebsanleitung TX1330 M3... -
Seite 66: Bedienelemente Und Anzeigen
Inbetriebnahme und Bedienung Bedienelemente und Anzeigen 6.2.1 Frontseite des Servers Bild 7: Frontpanel 2x USB 3.0 Global-Error-Anzeige 2 Reset-Taste 7 HDD-Betriebsanzeige 3 NMI-Taste 8 Ein-/Aus-Taste / Betriebsanzeige 4 ID-Taste / ID-Anzeige 9 Anzeige für Netzkabel angeschlossen 5 CSS-Anzeige Betriebsanleitung TX1330 M3... -
Seite 67: Bedienelemente
Kennzeichnet die ID-Anzeige am Frontpanel ID-Taste und am Anschlussfeld für eine einfache Serveridentifizierung. Server ein- und ausschalten. Wenn auf dem System ein ACPI- Ein-/Aus- kompatibles Betriebssystem Taste ausgeführt wird, wird durch Drücken der Ein-/Aus-Taste ein kontrollierter Abschaltvorgang durchgeführt. Betriebsanleitung TX1330 M3... -
Seite 68: Anzeigen Am Bedienfeld
Fehler einer Nicht-CSS- siehe auch Komponente erkannt. "iRMC- Mögliche Ursachen: bezogene – System befindet sich Status- Blinkt außerhalb des festgelegten Anzeigen" orange Temperaturbereichs – Defekter Sensor Seite 71 – CPU-Fehler – Fehler von der Server- Management-Software erkannt Betriebsanleitung TX1330 M3... - Seite 69 Einstellungen unter "Power grün an Betriebsan Cycle Delay" für eine zeige bestimmte Zeit verzögert. – Der Server ist eingeschaltet und normal in Betrieb. blinkt Die BMC-Firmware wird gestartet, langsam nachdem der Server an das grün Stromnetz angeschlossen wurde. Betriebsanleitung TX1330 M3...
- Seite 70 60 Sekunden, bis der Server in den Standby-Modus wechselt und eingeschaltet werden kann. – Der Server ist ausgeschaltet und nicht an das Stromnetz angeschlossen. – Der Server ist eingeschaltet und normal in Betrieb. Betriebsanleitung TX1330 M3...
- Seite 71 Bildschirmausgabe wurde während der Dauer der Remote-Sitzung deaktiviert. Ein Emergency-Flash der iRMC-Firmware wird durchgeführt. Weitere Informationen zum Emergency-Flash der iRMC- blinkt blau blinkt orange Firmware entnehmen Sie dem "FUJITSU Server PRIMERGY TX1330 M3 Upgrade und Maintenance Manual". Betriebsanleitung TX1330 M3...
-
Seite 72: Id-Karte
Inbetriebnahme und Bedienung 6.2.1.3 ID-Karte Bild 8: ID-Karte Die ID-Karte können Sie bis zum Anschlag herausziehen und wieder einschieben. Auf der ID-Karte finden Sie diverse Systeminformationen wie Produktbezeichnung, Seriennummer, MAC-Adressen und DNS-Name (in Japan nur Produktbezeichnung und Seriennummer). Betriebsanleitung TX1330 M3... -
Seite 73: Anzeigen An Den Laufwerken
Inbetriebnahme und Bedienung 6.2.1.4 Anzeigen an den Laufwerken Aktivitätsanzeige des optischen Laufwerks Leuchtet grün, wenn auf das Speichermedium zugegriffen wird. Festplattenlaufwerk-Anzeigen Bild 9: Anzeigen auf den 3,5-Zoll HDD-Modulen Bild 10: Anzeigen auf den 2,5-Zoll HDD-Modulen Betriebsanleitung TX1330 M3... - Seite 74 – Das HDD-/SSD-Modul wurde nicht korrekt eingesetzt. HDD-/SSD-RAID-Rekonstruktion wird ausgeführt. Daten werden blinkt wiederhergestellt, nachdem ein langsam Laufwerk ausgetauscht wurde, orange das zu einem RAID-Array zusammengeschlossen wurde. Das HDD/SSD ist inaktiv. Zugriffs- Auf das HDD/SSD wird anzeige grün an zugegriffen. Betriebsanleitung TX1330 M3...
-
Seite 75: Rückseite Des Servers
Inbetriebnahme und Bedienung 6.2.2 Rückseite des Servers 6.2.2.1 Anzeigen am Anschlussfeld CSS-, Global-Error- und ID-Anzeige Bild 11: Anzeigen am Anschlussfeld: CSS-, Global-Error- und ID-Anzeige 1 CSS-, Global-Error- und ID-Anzeige (orange, orange und blau) Betriebsanleitung TX1330 M3... - Seite 76 Fehler einer Nicht-CSS- siehe auch Komponente erkannt. "iRMC- Mögliche Ursachen: bezogene – System befindet sich Status- Blinkt außerhalb des festgelegten Anzeigen" orange Temperaturbereichs – Defekter Sensor Seite 71 – CPU-Fehler – Fehler von der Server- Management-Software erkannt Betriebsanleitung TX1330 M3...
- Seite 77 Bildschirmausgabe wurde während der Dauer der Remote-Sitzung deaktiviert. Ein Emergency-Flash der iRMC-Firmware wird durchgeführt. Weitere Informationen zum Emergency-Flash der iRMC- blinkt blau blinkt orange Firmware entnehmen Sie dem "FUJITSU Server PRIMERGY TX1330 M3 Upgrade und Maintenance Manual". Betriebsanleitung TX1330 M3...
- Seite 78 Datenverkehr mit einer Übertragungsrate von 10 Mbit/s. Abhängig von den Einstellungen im BIOS-Setup kann der Shared-LAN- Anschluss auch als Management-LAN-Anschluss verwendet werden. Weitere Informationen finden Sie im "D3373 BIOS Setup Utility for FUJITSU Server PRIMERGY TX1330 M3 Reference Manual". Betriebsanleitung TX1330 M3...
- Seite 79 Der Server ist eingeschaltet und ordnungsgemäß in Betrieb. Blinkt orange Eine Überlastung wurde erkannt. Das Netzteil ist weiterhin in Betrieb, aber ein Ausfall steht möglicherweise unmittelbar bevor. orange an Ein Netzteilausfall wurde erkannt. Mögliche Ursachen: – Über-/Unterspannung – Überhitzung – Lüfterausfall Betriebsanleitung TX1330 M3...
- Seite 80 Inbetriebnahme und Bedienung Anzeige auf der Fujitsu-Batterieeinheit (FJBU M2) Bild 14: Anzeige auf der Fujitsu-Batterieeinheit Pos. Anzeige Status Beschreibung FJBU- blinkt grün Die Batterieeinheit wird geladen. Statusan- blinkt Die Batterieeinheit wird entladen. zeige langsam grün grün an Die Batterieeinheit ist vollständig geladen.
-
Seite 81: Server Einschalten/Ausschalten
Gerät außerhalb dieser Betriebsumgebung verwenden, kann es vorkommen, dass der Server fehlerhaft arbeitet und Daten verloren gehen. Des Weiteren haftet Fujitsu nicht für damit in Zusammenhang stehende Schäden, Fehlfunktionen, Datenverluste usw. Warten Sie nach dem Herunterfahren mindestens 10 Sekunden, ●... - Seite 82 – Wake up On LAN (WOL) Der Server wird durch ein Kommando über das LAN eingeschaltet (Magic Package – Nach Netzausfall Ein eingeschalteter Server fährt nach einem Netzausfall automatisch wieder hoch (abhängig von den Einstellungen im BIOS-Setup oder im iRMC). Betriebsanleitung TX1330 M3...
- Seite 83 Das System kann durch ein längeres Drücken (ca. 4-5 Sek.) der Ein-/Aus- Taste zwangsweise ausgeschaltet werden. ACHTUNG! Hierbei droht Datenverlust! – iRMC S4 Der iRMC S4 bietet verschiedene Möglichkeiten, den Server ein- und auszuschalten, z. B. über die Seite Power On Off der iRMC S4- Weboberfläche. Betriebsanleitung TX1330 M3...
-
Seite 84: Server Konfigurieren
Für die Konfiguration stellt der Controller ein eigenes Utility zur Verfügung. Weitere Informationen finden Sie im Handbuch "Embedded MegaRAID Software User’s Guide" (auf dem Fujitsu Manual-Server unter x86 Servers – Expansion Cards – Storage Adapters – LSI Configuration Software – Embedded MegaRAID Software). -
Seite 85: Sas-/Sata-Controller-Karte Konfigurieren (Pcie-Erweiterungskarte)
Für die MegaRAID-Konfiguration stellt der Controller ein eigenes Utility zur Verfügung. Weitere Informationen finden Sie im Handbuch "LSI MegaRAID SAS Software User Guide" (auf dem Fujitsu Manual-Server unter x86 Servers – Expansion Cards – Storage Adapters – LSI Configuration Software). -
Seite 86: Konfiguration Und Betriebssystem-Installation Mit Dem Serverview Installation Manager
Informationen finden Sie in dem zugehörigen Handbuch. Folgenden Abschnitt zur Konfiguration des Servers und zur Installation des Betriebssystems brauchen Sie bei Verwendung vom ServerView Installation Manager nicht zu lesen. Fahren Sie mit dem Abschnitt "Server reinigen" auf Seite 88 fort. Betriebsanleitung TX1330 M3... -
Seite 87: Konfiguration Und Betriebssystem-Installation Ohne Den Serverview Installation Manager
(PCIe-Erweiterungskarte)" auf Seite 85 beschrieben. Betriebssystem installieren Ê Legen Sie die CD/DVD des zu installierenden Betriebssystems ein. Ê Starten Sie den Server neu. Ê Befolgen Sie die Anweisungen am Bildschirm und die Anweisungen im Handbuch zum Betriebssystem. Betriebsanleitung TX1330 M3... -
Seite 88: Server Reinigen
Tastatur und Maus können Sie außen mit Desinfektionstüchern reinigen. Die Gehäuseoberfläche des Servers und des Bildschirms können Sie mit einem trockenen Tuch reinigen. Bei starker Verschmutzung können Sie ein feuchtes Tuch verwenden, das Sie in Wasser mit mildem Spülmittel getaucht und gut ausgewrungen haben. Betriebsanleitung TX1330 M3... -
Seite 89: Eigentums- Und Datenschutz
Daten auf Ihrem Server gegen unbefugten Zugriff zu schützen. Sie können diese Möglichkeiten auch sinnvoll kombinieren, um einen optimalen Schutz Ihres Systems zu erreichen. Eine ausführliche Beschreibung des Menüs Security und wie Sie Passwörter vergeben, finden Sie in der Dokumentation zum BIOS-Setup auf dem Fujitsu Manual-Server. Betriebsanleitung TX1330 M3... - Seite 90 Eigentums- und Datenschutz Betriebsanleitung TX1330 M3...
-
Seite 91: Problemlösungen Und Tipps
Schutzkontakt-Steckdosen richtig gesteckt sind. Stromversorgung wurde überlastet Ê Ziehen Sie die Netzstecker des Servers aus den Steckdosen. Ê Stecken Sie den/die Netzstecker nach einigen Minuten wieder in die geerdete Schutzkontakt-Steckdose. Ê Schalten Sie den Server ein. Betriebsanleitung TX1330 M3... -
Seite 92: Server Schaltet Sich Ab
Ê Prüfen Sie, ob die Bildschirmleitung ordnungsgemäß am Server und am Bildschirm (sofern Stecker vorhanden) angeschlossen ist. Wenn eine separate Grafikkarte im Server eingebaut ist, dann muss die Bildschirmleitung an den Anschluss dieser Grafikkarte angeschlossen sein. Ê Schalten Sie den Bildschirm und den Server wieder ein. Betriebsanleitung TX1330 M3... -
Seite 93: Bildschirm Zeigt Flimmernde Streifen
Horizontalfrequenz einstellen und verfahren Sie entsprechend. Kein Mauszeiger am Bildschirm Maustreiber nicht geladen Ê Prüfen Sie, ob der Maustreiber ordnungsgemäß installiert und aktiviert ist. Informationen zum Maustreiber entnehmen Sie bitte der Dokumentation zu Maus, Betriebssystem oder Anwendungsprogramm. Betriebsanleitung TX1330 M3... -
Seite 94: Uhrzeit Und Datum Stimmen Nicht
Wenn Uhrzeit und Datum nach dem Aus- und Wiedereinschalten wiederholt falsch sind, tauschen Sie die Lithium-Batterie aus (Beschreibung siehe "FUJITSU Server PRIMERGY TX1330 M3 Server Upgrade und Maintenance Manual"), oder wenden Sie sich an unseren Service. Laufwerke beim Systemstart "dead"... -
Seite 95: Fehlermeldung Am Bildschirm
Sie es aus. 8.10 Fehlermeldung am Bildschirm Die Bedeutung der Fehlermeldung wird in der Dokumentation zu den jeweiligen Komponenten und Programmen auf dem Fujitsu Manual-Server erklärt. 8.11 Erweiterungskarten oder Onboard-Geräte werden nicht erkannt Beim Hinzufügen einer Erweiterungskarte werden andere Erweiterungskarten oder Onboard-Geräte eventuell nicht erkannt. -
Seite 96: Tastatur Oder Maus Zeigt Keine Reaktion
Ê Überprüfen Sie, ob die CD/DVD/BD verunreinigt ist. Ist dies der Fall, wischen Sie sie mit einem weichen, trockenen Tuch ab. Ê Überprüfen Sie, ob die CD/DVD/BD zerkratzt oder verformt ist. Ist dies der Fall, ersetzen Sie die CD/DVD/BD durch eine andere. Betriebsanleitung TX1330 M3...
