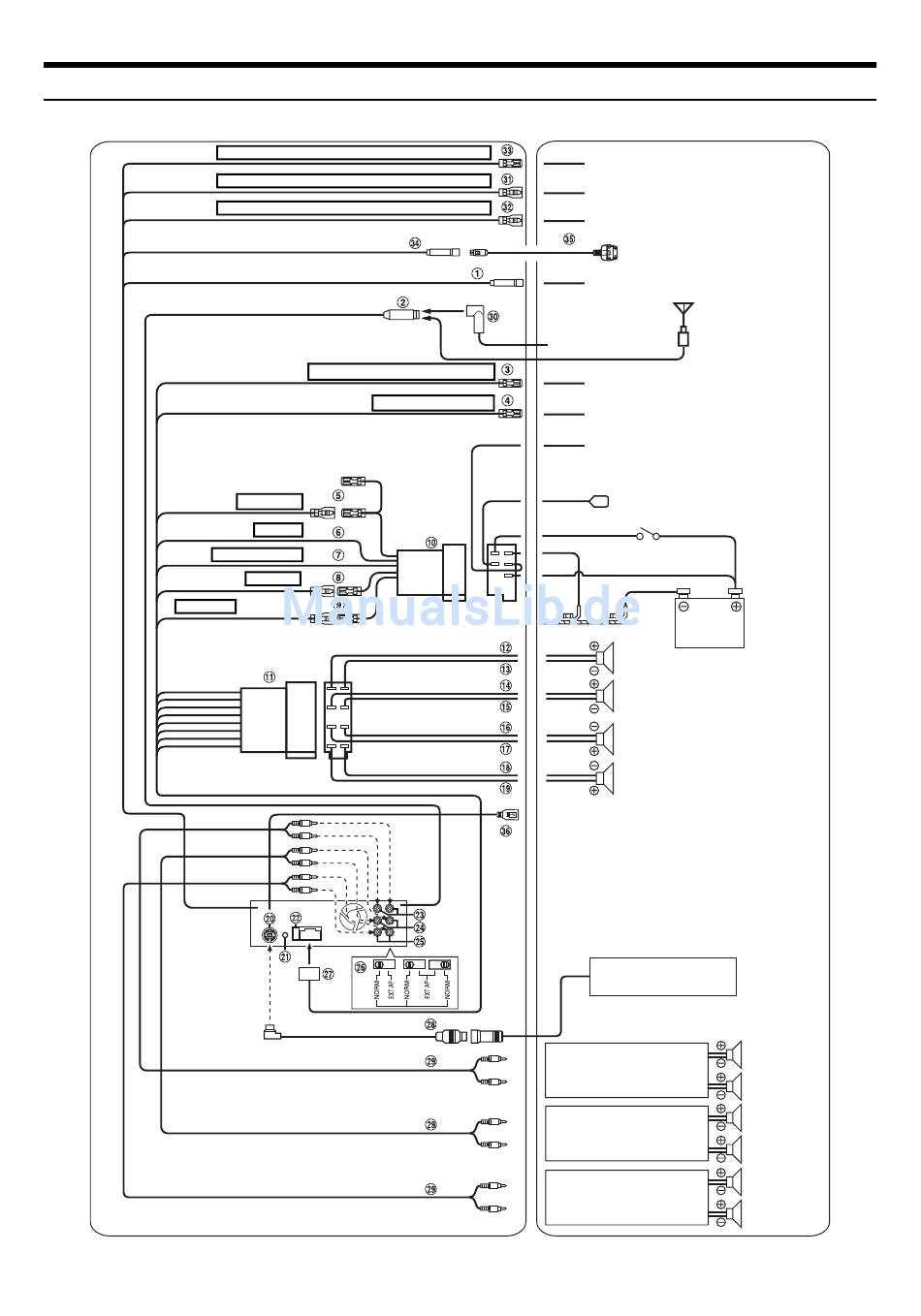

Anschlüsse
(Schwarz)
(Braun/Gelb)
(Braun/Orange)
(Rosa/Schwarz)
(Rot) ZÜNDUNG
(Schwarz) MASSE
(Blau) MOTORANTENNE
BATTERIE
(Gelb)
46
-DE
ADAPTIVE LENKRAD-FERNBEDIENUNG MASSE
ADAPTIVE LENKRAD-FERNBEDIENUNG EINGANGSKABEL 1
ADAPTIVE LENKRAD-FERNBEDIENUNG EINGANGSKABEL 2
EINGANG FÜR TONUNTERBRECHUNG
(Blau/Weiß) FERNEINSCHALT
DIMMER
(Orange)
(Grün/Schwarz)
(Weiß/Schwarz)
(Grau/Schwarz)
(Violett/Schwarz)
*
(Blau)
(Schwarz)
JASO-
Antennenstecker
Lautsprecher
(Grün)
(Weiß)
(Grau)
(Violett)
* Dieser Aufkleber befindet sich an der Unterseite des Geräts.
An Schnittstellenbox für die
adaptive Lenkrad-Fernbedienung
An Schnittstellenbox für die
adaptive Lenkrad-Fernbedienung
An Schnittstellenbox für die
adaptive Lenkrad-Fernbedienung
Zum iPod
Zur Anzeigenschnittstelle des Fahrzeugs
Antenne
ISO-Antennenstecker
An das Fahrzeugtelefon
An den Verstärker bzw. Equalizer
An das Beleuchtungskabel
des Instrumentes
An die Motorantenne
Zündschloss
Batterie
Linker Heck-lautsprecher
Linker Front-lautsprecher
Rechter Front-lautsprecher
Rechter Heck-lautsprecher
CD-Wechsler
(separat erhältlich)
Lautsprecher
Linker Heck-
lautsprecher
Verstärker
Rechter Heck-
lautsprecher
Linker Front-
lautsprecher
Verstärker
Rechter Front-
lautsprecher
Subwoofer
Verstärker
