Überprüfung der Anzahl ausgeführter Bewegungen
Mit der Funktion „Wartungsanzeige" kann die Anzahl an ausgeführten Bewegungen als Prozentsatz des eingestellten Grenzwertes überprüft
werden. Die Überprüfung wie in Tabelle 14 beschrieben ausführen.

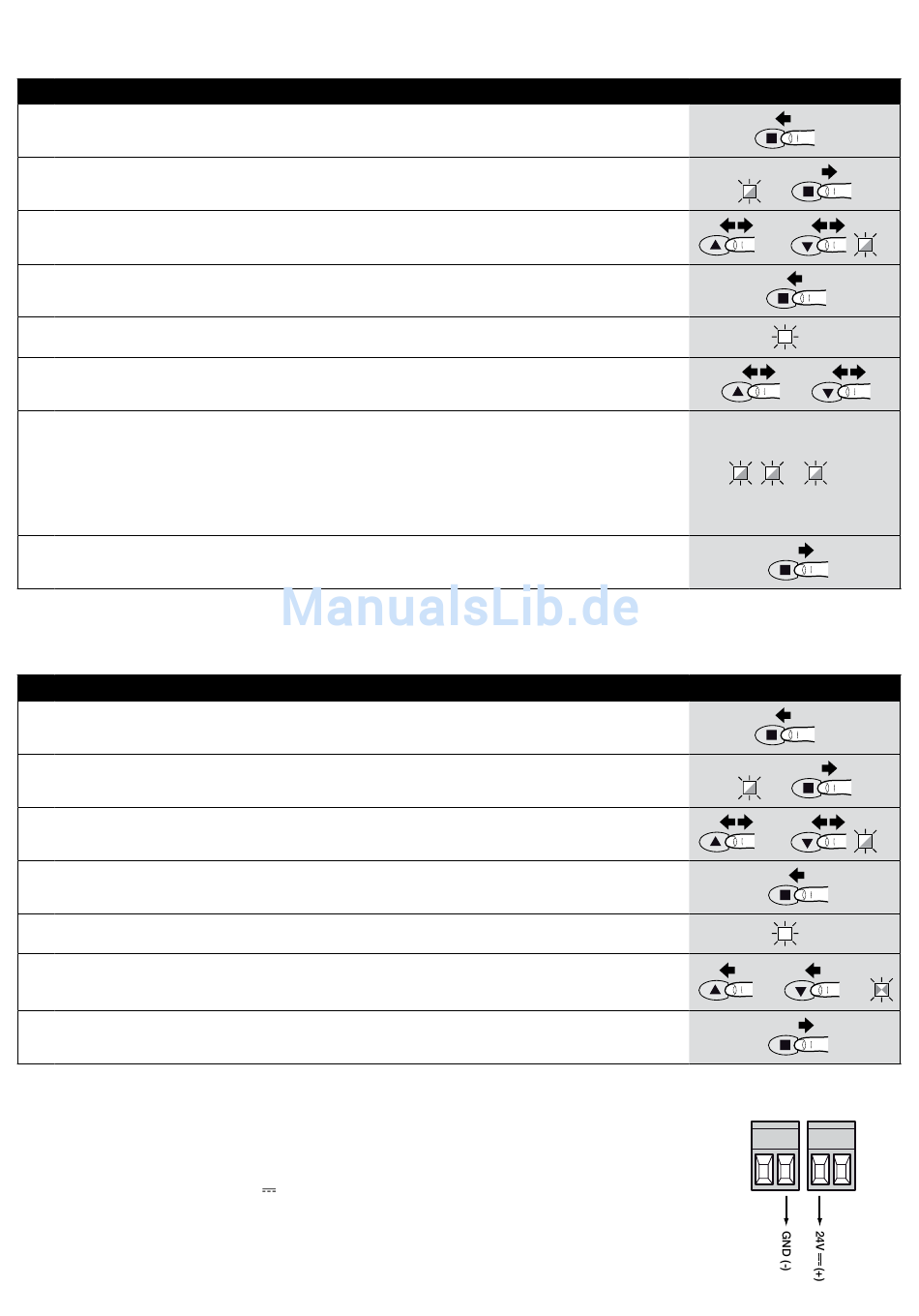

Tabelle 14 - Überprüfung der Anzahl ausgeführter Bewegungen
01.
Die Taste [■/Set] ca. 3 Sekunden gedrückt halten
02.
Die Taste [■/Set] loslassen, sobald die LED L1 zu blinken beginnt
Die Tasten [▲] oder [▼] kurz drücken, bis die LED L7 blinkt, sprich die „Eingangs-LED" für den
03.
Parameter „Wartungsanzeige"
04.
Die Taste [■/Set] drücken und während der Schritte 5, 6 und 7 ständig gedrückt halten
Etwa 3 Sekunden warten, danach wird die LED aufleuchten, die die aktuelle Stufe des Parameters
05.
„Wartungsanzeige" darstellt
06.
Die Tasten [▲] und [▼]
Die der gewählten Einstellung entsprechende LED wird mehrmals blinken. Die Anzahl an Blinkvor-
gängen steht für den Prozentsatz an ausgeführten Bewegungen (Vielfaches von 10 %) im Vergleich
zum eingestellten Grenzwert.
07.
Beispiel: Wurde die Wartungsanzeige auf L6, sprich 10000, eingestellt, entspricht 10 % 1000
Bewegungen. Wenn die Anzeige-LED für viermal blinkt, bedeutet dies, dass 40 % der Bewegungen
(d. h. zwischen 4000 und 4999 Bewegungen) erreicht wurden. Unter 10 % der Bewegungen erfolgt
kein Blinken.
loslassen
08.
Die Taste [■/Set]
Nullstellung Bewegungszähler
Nach der Wartung der Anlage muss der Bewegungszähler auf Null gestellt werden.
Wie in Tabelle 15 beschrieben vorgehen.
Tabelle 15 - Nullstellung des Bewegungszählers
01.
Die Taste [■/Set] ca. 3 Sekunden gedrückt halten
02.
Die Taste [■/Set] loslassen, sobald die LED L1 zu blinken beginnt
Die Tasten [▲] oder [▼] kurz drücken, bis die LED L7 blinkt, sprich die „Eingangs-LED" für den
03.
Parameter „Wartungsanzeige"
04.
Die Taste [■/Set] drücken und während der Schritte 5, 6 und 7 ständig gedrückt halten
Etwa 3 Sekunden warten, danach wird die LED aufleuchten, die die aktuelle Stufe des Parameters
05.
„Wartungsanzeige" darstellt
Die Tasten [▲] und [▼] mindestens 5 s gedrückt halten, dann beide Tasten loslassen.
06.
Die LED, die dem gewählten Niveau entspricht, wird mehrmals schnell blinken und so anzeigen,
dass der Bewegungszähler auf Null gestellt worden ist
07.
Die Taste [■/Set] loslassen

8.6 - Verbindung sonstiger Vorrichtungen

Sollte es notwendig sein, externe Vorrichtungen wie zum Beispiel einen Proximity-Leser für Transponder-Cards
oder die Beleuchtung des Schlüsseltasters anzuschließen, kann die Versorgung wie in der Abbildung gezeigt
entnommen werden.
Die Versorgungsspannung beträgt 24 V -30 % ... +50 % mit verfügbarer Höchststromstärke von 100 mA.
kurz drücken
Beispiel
3s
L1
oder
L7
3s
und
n=?
...
Beispiel
3s
L1
oder
L7
3s
und
5s
PP
STOP
Deutsch – 23
