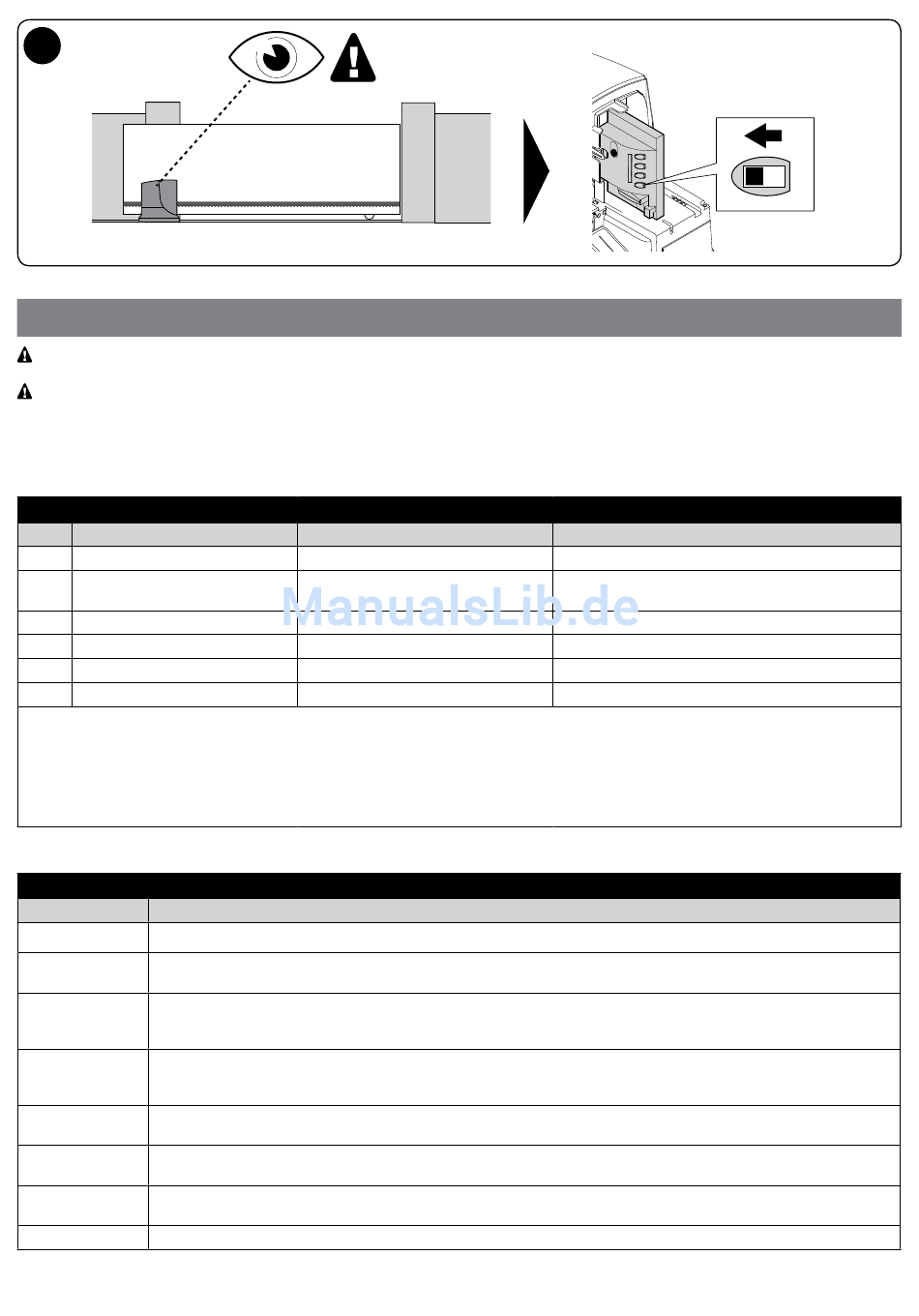

ELEKTRISCHE ANSCHLÜSSE
ACHTUNG! – Alle elektrischen Anschlüsse müssen ohne Spannung an der Anlage ausgeführt werden. Fehlerhafte Anschlüsse
können Schäden an Geräten und/oder Personen verursachen.
ACHTUNG! – Die benutzten Kabel müssen für die jeweilige Installation geeignet sein; zum Beispiel wird ein Kabel des Typs
H03VV-F zum Verlegen in Innenbereichen empfohlen, oder des Typs H07RN-F für Außenanwendungen.
Abb. 2 zeigt die elektrischen Anschlüsse einer typischen Anlage; Abb. 7 zeigt das Schema der an der Steuereinheit vorzunehmenden elektri-
schen Anschlüsse.
4.1 - Ausführung der Elektrokabel
Anschluss
A
STROMVERSORGUNG
B BLINKLEUCHTE MIT ANTENNE
C FOTOZELLEN
D
SCHLÜSSELSCHALTER
E
FESTE SCHALTLEISTEN
F BEWEGLICHE SCHALTLEISTEN
* Wenn das Versorgungskabel länger als 30 m ist, muss ein Kabel mit größerem Querschnitt benutzt werden, z. B. 3 x 2,5 mm
Sicherheitserdung in der Nähe der Automatisierung ist erforderlich.
** Wenn das „BLUEBUS" Kabel länger als 30 m bis max. 50 m ist, ist ein Kabel 2 x 1mm
*** Die beiden 2 x 0,5 mm
****
Wenn mehr als eine Schaltleiste vorhanden ist, siehe Abschnitt 8.1"Eingang STOP" für die empfohlene Verbindung.
***** Zur Verbindung der beweglichen Schaltleisten an Schiebetoren sind geeignete Vorrichtungen zu verwenden, welche die Verbindung
auch bei sich bewegendem Torflügel ermöglichen.
4.2 - Anschluss der Elektrokabel: Abb. 7
Funktion Beschreibung
FLASH - Ausgang für eine oder zwei Blinkleuchten vom Typs „LUCYB" oder ähnliche mit nur einer 12V max. 21W Lampe
S.C.A. - Ausgang „Kontrollleuchte Tor geöffnet"; angeschlossen werden kann ein 24V max. 4W Leuchtmelder. Kann auch für
andere Funktionen programmiert werden, siehe Abschnitt 7.4 „Funktionen der zweiten Ebene"
BLUEBUS - an dieser Klemme können kompatible Vorrichtungen angeschlossen werden. Alle Vorrichtungen werden mit nur zwei
Leitern, auf denen sowohl die Stromversorgung als auch die Kommunikationssignale übermittelt werden, parallel ge-
schaltet. Weitere Informationen über BLUEBUS sind in Abschnitt 8.1 „BLUEBUS" enthalten
STOP - Eingang für Vorrichtungen, welche die laufende Bewegung blockieren oder ggf. anhalten. Mit entsprechenden Maß-
nahmen können am Eingang Schließ- und Öffnungskontakte oder Vorrichtungen mit gleichbleibendem Widerstand an-
geschlossen werden
P.P. - Eingang für Vorrichtungen, welche die Bewegung im Schrittbetrieb steuern; es können „Normalerweise geöffnete"
Kontakte angeschlossen werden
OPEN - Eingang für Vorrichtungen, die nur eine Öffnungsbewegung steuern. Es können „Normalerweise geöffnete" Kontakte
angeschlossen werden
CLOSE - Eingang für Vorrichtungen, die nur eine Schließbewegung steuern. Es können „Normalerweise geöffnete" Kontakte
angeschlossen werden
AERIAL - Eingang für den Anschluss der Antenne für Funkempfänger (die Antenne ist in LUCY B eingebaut)
10 – Deutsch
Tabelle 3 - Ausführung der Elektrokabel (siehe Abb. 2)
Kabeltyp
1 Kabel: 3 x 1,5 mm
1 Kabel: 2 x 0,5 mm
1 Abschirmkabel vom Typ RG58
1 Kabel: 2 x 0,25 mm
2 Kabel: 2 x 0,5 mm
1 Kabel: 2 x 0,5 mm
1 Kabel: 2 x 0,5 mm
-Kabel können durch ein einziges 4 x 0,5 mm
2
Tabelle 4 - Beschreibung der elektrischen Anschlüsse
Höchstlänge
30 m *
2
20 m
2
20 m (< 5 m wird empfohlen)
30 m **
2
***
50 m
2
****
30 m
2
**** 30 m *****
2
-Kabel ersetzt werden.
2
erforderlich.
2
. Eine
2
