Zyklen
10.5 Drehzyklen
Die Zustellung erfolgt automatisch, es kann zwischen den Varianten konstante Zustellung
pro Schnitt oder konstanter Spanquerschnitt gewählt werden.
Ein Rechts- oder Linksgewinde wird durch die Drehrichtung der Spindel bestimmt, die vor
Zyklusaufruf zu programmieren ist.
Vorschub- und Spindeloverride sind in den Verfahrsätzen mit Gewinde jeweils unwirksam.

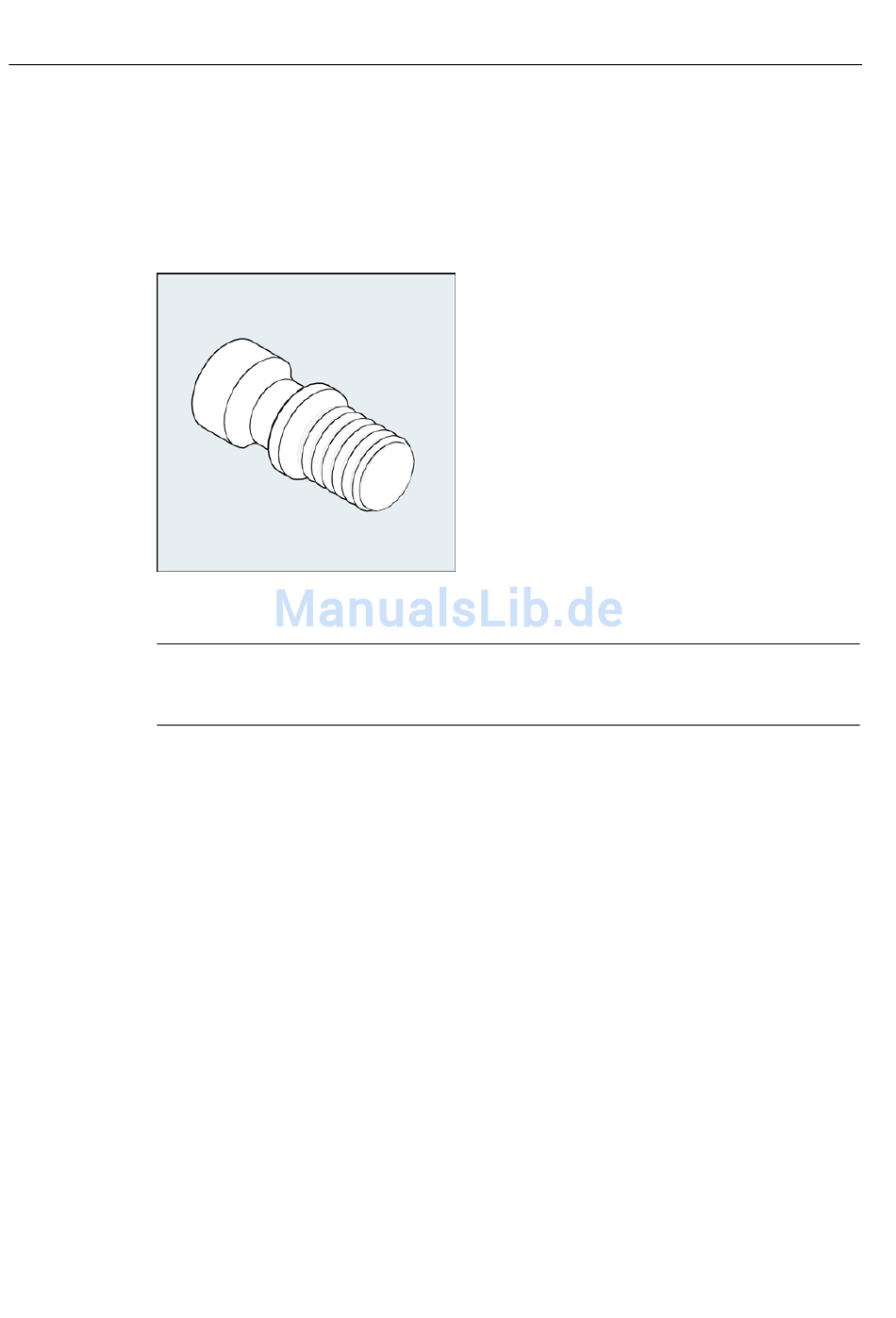

Bild 10-65
Hinweis
Voraussetzung zur Anwendung dieses Zyklus ist eine drehzahlgeregelte Spindel mit
Wegmesssystem.
Ablauf
Erreichte Position vor Zyklusbeginn:
Ausgangsposition ist eine beliebige Position, aus welcher der programmierte
Gewindeanfangspunkt + Einlaufweg kollisionsfrei angefahren werden kann.
Der Zyklus erzeugt folgenden Bewegungsablauf:
● Anfahren des zyklusintern ermittelten Startpunktes am Beginn des Einlaufweges für den
ersten Gewindegang mit G0
● Zustellung zum Schruppen entsprechend der unter VARI festgelegten Zustellart.
● Gewindeschneiden wird entsprechend der programmierten Anzahl der Schruppschnitte
wiederholt.
● Im folgenden Schnitt mit G33 wird das Schlichtaufmaß abgespant.
● Entsprechend der Anzahl der Leerschnitte wird dieser Schnitt wiederholt.
● Für jeden weiteren Gewindegang wird der gesamte Bewegungsablauf wiederholt.
