Geben Sie folgende Koordinaten bzw. Winkel ein:
● die Koordinaten des gegebenen Punktes (PP)
● den Anstiegswinkel der Geraden (A1)
● den Abstand des neuen Punktes bezogen auf PP
● den Anstiegswinkel der Verbindungsgeraden (A2) bezogen auf A1
Es erfolgt das Berechnen der kartesischen Koordinaten, die anschließend in zwei
aufeinander folgende Eingabefelder kopiert werden. Der Abszissenwert wird in das
Eingabefeld kopiert, aus dem die Taschenrechnerfunktion aufgerufen wurde, der
Ordinatenwert in das nachfolgende Eingabefeld.
Wurde die Funktion aus dem Teileprogrammeditor aufgerufen, erfolgt das Speichern der
Koordinaten unter den Achsnamen der Grundebene.

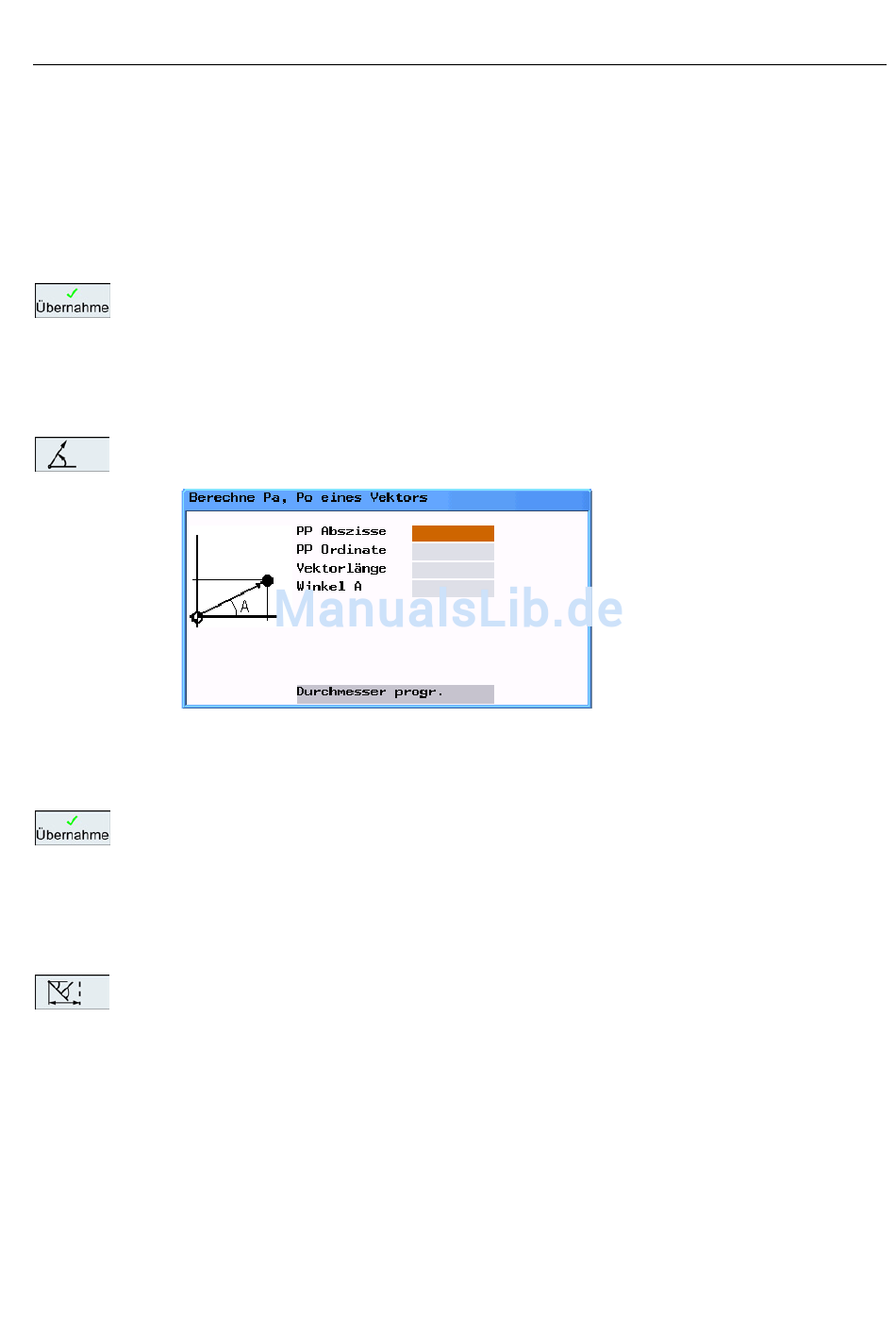

Die Funktion rechnet die gegebenen Polarkoordinaten in kartesische Koordinaten um.
Bild 7-15
Geben Sie den Bezugspunkt, die Vektorlänge und den Anstiegswinkel ein.
Es erfolgt das Berechnen der kartesischen Koordinaten, die anschließend in zwei
aufeinander folgende Eingabefelder kopiert werden. Der Abszissenwert wird in das
Eingabefeld kopiert, aus dem die Taschenrechnerfunktion aufgerufen wurde, der
Ordinatenwert in das nachfolgende Eingabefeld.
Wurde die Funktion aus dem Teileprogrammeditor aufgerufen, erfolgt das Speichern der
Koordinaten unter den Achsnamen der Grundebene.
Diese Funktion berechnet den fehlenden Endpunkt des Konturabschnittes Gerade-Gerade,
wobei die zweite Gerade senkrecht auf der ersten Geraden steht.
Von den Geraden sind folgende Werte bekannt:
Gerade 1: Startpunkt und Anstiegswinkel
Gerade 2: Länge und ein Endpunkt im kartesischen Koordinatensystem
Drehen
Programmier- und Bedienhandbuch, 11/2012, 6FC5398-1CP10-7AA0
Umrechnen Polar- in kartesische Koordinaten
Teileprogrammierung
7.5 Konturelemente berechnen
