Gruppe 15: Analogausgänge - BLEMO ER 50 Betriebsanleitung

92
Gruppe 15: Analogausgänge
Code Beschreibung
1501 ANALOGAUSGANG 1
Legt den Inhalt von Analogausgang AO1 fest.
99 =
VERSORG PTC
100 =
VERS PT
101...145 – Ausgang entspricht einem Parameter in der Betriebsdaten-Gruppe (Gruppe 01).
• Der Parameter wird durch einen Wert definiert (Wert 102 = Parameter 0102)
1502 AO1 WERT MIN
Festlegung des Minimalwertes.
• Inhalt ist der mit Parameter 1501 ausgewählte Parameter.
• Der Minimalwert bezieht sich auf den Minimalinhalt, der in einen
Analogausgang umgewandelt wird.

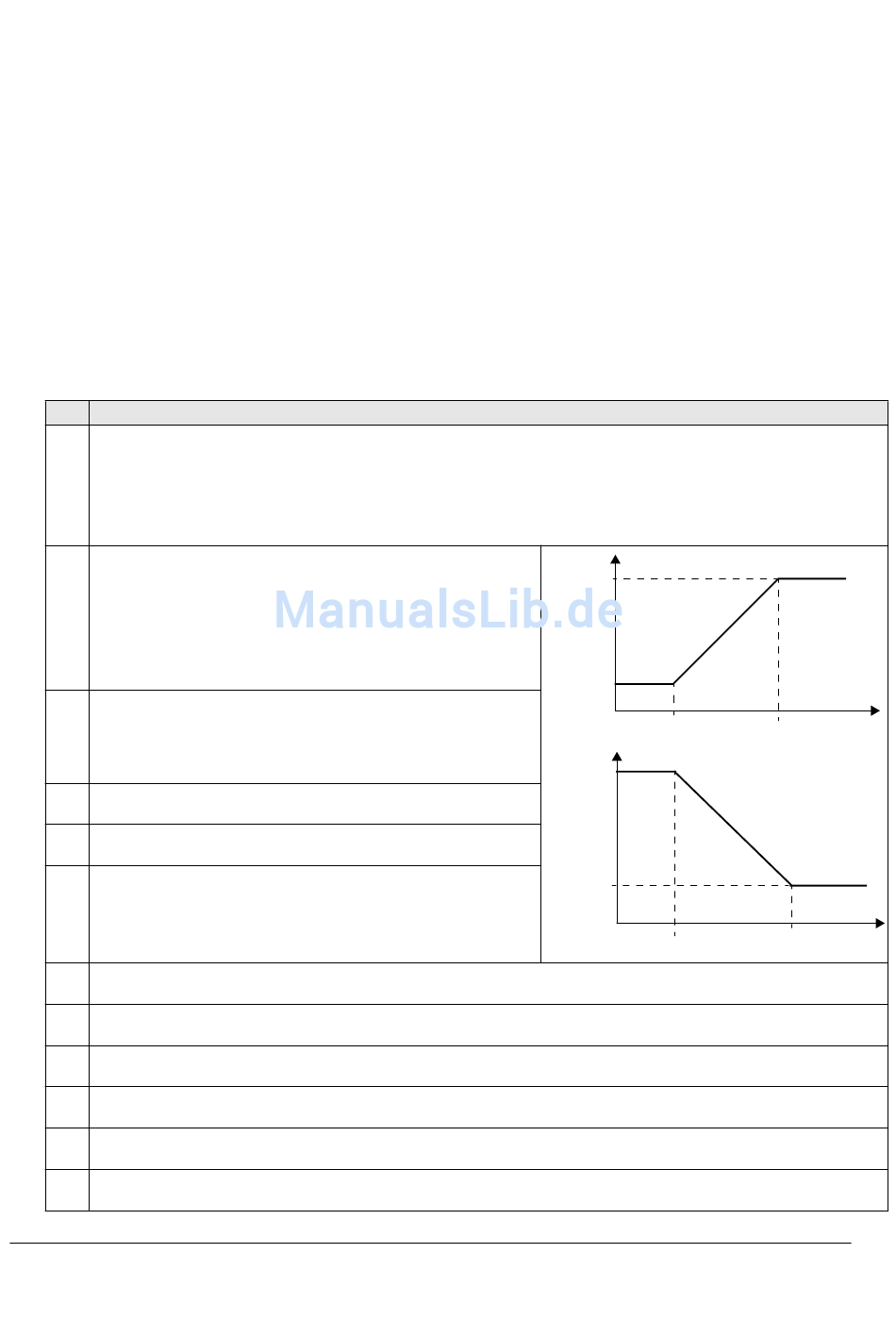

• Diese Parameter (Min.- und Max.-Einstellungen für Inhalt und
Strom) ermöglichen die Einstellung der Skalierung und des
Offsets für den Ausgang. Siehe Abbildung.
1503 AO1 WERT MAX
Festlegung des Maximalwertes
• Inhalt ist der mit Parameter 1501 ausgewählte Parameter.
• Der Maximalwert bezieht sich auf den Max.-Inhalt, der in einen
Analogausgang konvertiert wird.
1504 MINIMUM AO1
Legt den Min.-Ausgangsstrom fest.
1505 MAXIMUM AO1
Legt den Max.-Ausgangsstrom fest.
1506 FILTER AO1
Legt die Filterzeitkonstante für
• Das gefilterte Signal erreicht 63% des Änderungsschrittes
innerhalb der festgelegte Zeit.
• Siehe Abbildung bei Parameter 1303.
1507 ANALOGAUSGANG 2
Legt den Inhalt von Analogausgang
1508 AO2 WERT MIN
Legt den Minimalwert fest. Sieh oben
1509 AO2 WERT MAX
Festlegung des Maximalwertes. Siehe oben
1510 MINIMUM AO2
Legt den Min.-Ausgangsstrom fest. Siehe oben
1511 MAXIMUM AO2
Legt den Max.-Ausgangsstrom fest. Siehe oben
1512 FILTER AO2
Legt die Filterzeitkonstante für
Parameterbeschreibungen
In dieser Gruppe werden die Analogausgänge (Stromsignale) des ER50 festgelegt.
Der ER50 kann folgende Analogausgänge haben:
• Beliebige Parameter der Betriebsdaten-Gruppe (Gruppe 01).
• Begrenzung auf programmierbare Minimal- und Maximalwerte des
Ausgangsstroms.
• Skalierung (bzw. Invertierung) durch Festlegung der Minimal- und Maximalwerte
der Quellenparameter (oder des Inhalts). Festlegung des Maximalwertes
(Parameter 1503 oder 1509), dass ein unter dem Minimalwert (Parameter 1502
oder 1508) liegender Wert zu einer Invertierung des Ausgangs führt.
• Filter.
– Legt eine Stromquelle für den Gebertyp PTC fest. Ausgang = 1,6 mA. Siehe Gruppe 35.
100 – Legt eine Stromquelle für Gebertyp Pt100 fest. Ausgang = 9,1 mA. Siehe Gruppe 35.
1 fest.
AO
AO
AO
2 fest. Siehe oben
AO
2 fest. Einstellungen siehe oben
1 .
WERT MIN
1 .
AO WERT MAX
1.
MINIMUM AO
1.
MAXIMUM AO
1.
FILTER AO
BLEMO ER50 Betriebsanleitung
AO (mA)
P 1505 /
P 1511
P 1504 /
P 1510
P 1502 / 1508
AO (mA)
P 1505 /
P 1511
P 1504 /
P 1510
P 1503 / 1509
1.
ANALOGAUSGANG
AO-W
ERT
P 1503 / 1509
AO-W
ERT
P 1502 / 1508
