Applikationsmakro: Hand-Auto

Dieses Makro ermöglicht eine E/A-Konfiguration, die häufig bei HKL-Applikationen
verwendet wird. Zur Aktivierung des Makros muss der Wert von Parameter 9902 auf
5 (
HAND
Hinweis! Parameter 2108
sein.

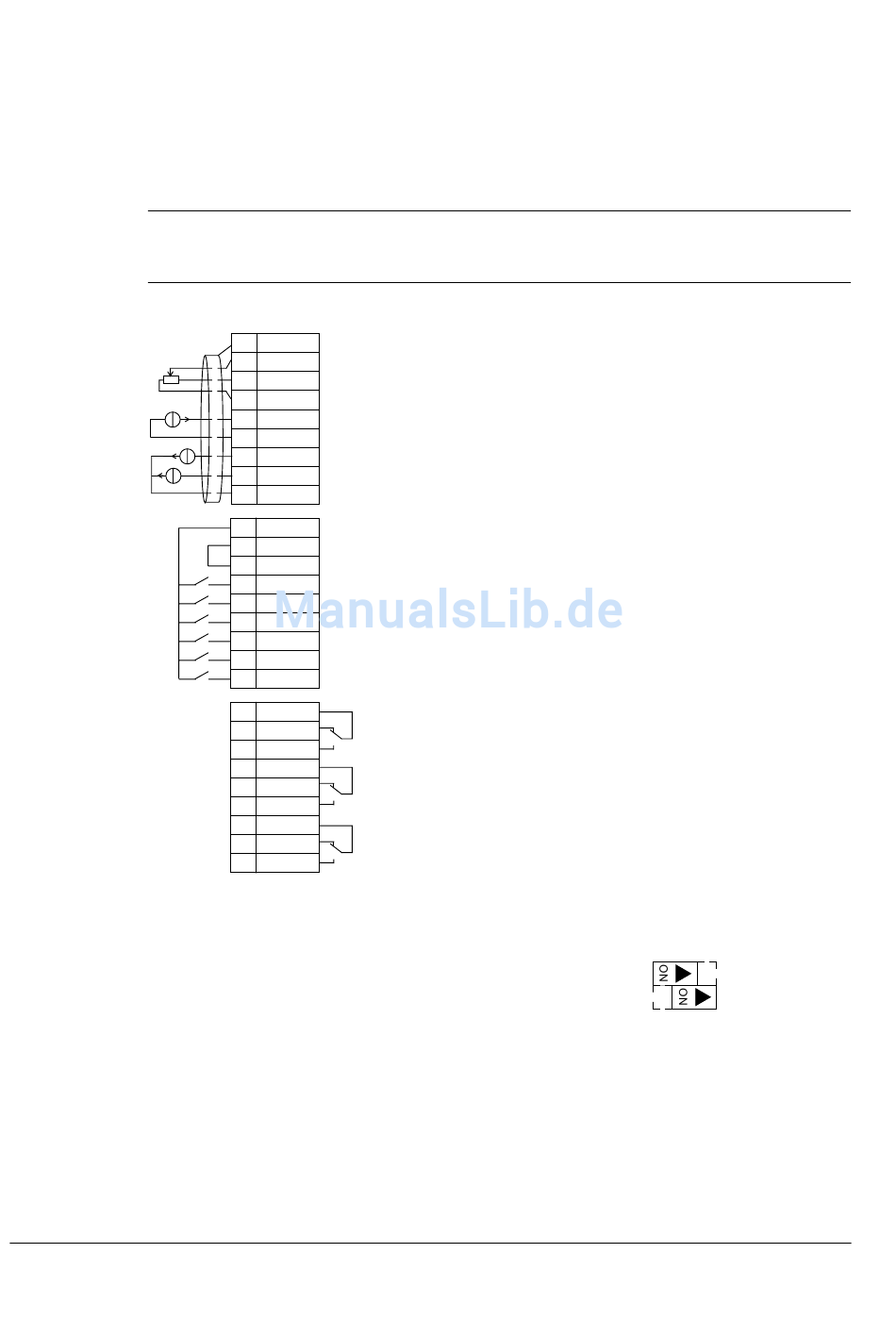

Anschlussbeispiel:
• Zwei analoge Sollwerte (AI1, 2)
• Start/Stop – Hand/Auto (DI1, 6)
• Drehr. – Hand/Auto (DI2, 5)
• Ausw. Steuerplatz (DI3)
• Freigabe (DI4)
Inbetriebnahme
/ ) eingestellt werden.
AUTO
X1
Steuerkabel-Schirm
1 SCR
Externer Sollwert 1: 0
2 AI1
Masse Analogeingangskreis
3 AGND
Referenzspannung 10 VDC
4 10V
Externer Sollwert 2: 0
5 AI2
Masse Analogeingangskreis
6 AGND
Motorausgang Drehzahl: 0
7 AO1
Ausgangsstrom: 0
8 AO2
Masse Analogeingangskreis
9 AGND
Hilfsspannungsausgang +24 VDC
10 24V
Masse für Hilfsspannungsausgang
11 GND
12 DCOM Gemeinsamer Digitaleingang
13 DI1
Start/Stop (Manuell): Schließen startet den Antrieb.
14 DI2
Vorwärts/Rückwärts (Hand): Zur Drehrichtungsumkehr schließen.
15 DI3
Auswahl EXT1/EXT2: Zur Einstellung auf Automatik schließen.
16 DI4
Freigabe: Öffnen stoppt stets den Antrieb
17 DI5
Vorwärts/Rückwärts (Auto): Zur Drehrichtungsumkehr schließen.
18 DI6
Start/Stop (Auto): Schließen startet den Antrieb.
19 RO1C
Relaisausgang 1, programmierbar
Standard:
20 RO1A
Bereit => 19 geschlossen mit 21
21 RO1B
22 RO2C
Relaisausgang 2, programmierbar
Standard:
23 RO2A
Läuft => 22 geschlossen mit 24
24 RO2B
25 RO3C
Relaisausgang 3, programmierbar
26 RO3A Standard:
Fehler (-1) =>25 geschlossen mit 27
27 RO3B
(Fehler => 25 geschlossen mit 26)
Eingangssignale
muss auf Standardwert 0 (
START SPERRE
...
10 V (Hand-Steuerung)
...
20 mA (Automatik)
...
...
20 mA
Ausgangssignale
• Analogausgang AO1: Drehzahl
• Analogausgang AO2: Strom
• Relaisausgang 1: Bereit
• Relaisausgang 2: Läuft
• Relaisausgang 3: Fehler (-1)
BLEMO ER50 Betriebsanleitung
20 mA
DIP-Schalter
J1
) eingestellt
AUS
...
AI1: 0 10 V
...
AI2: 0(4) 20 mA
