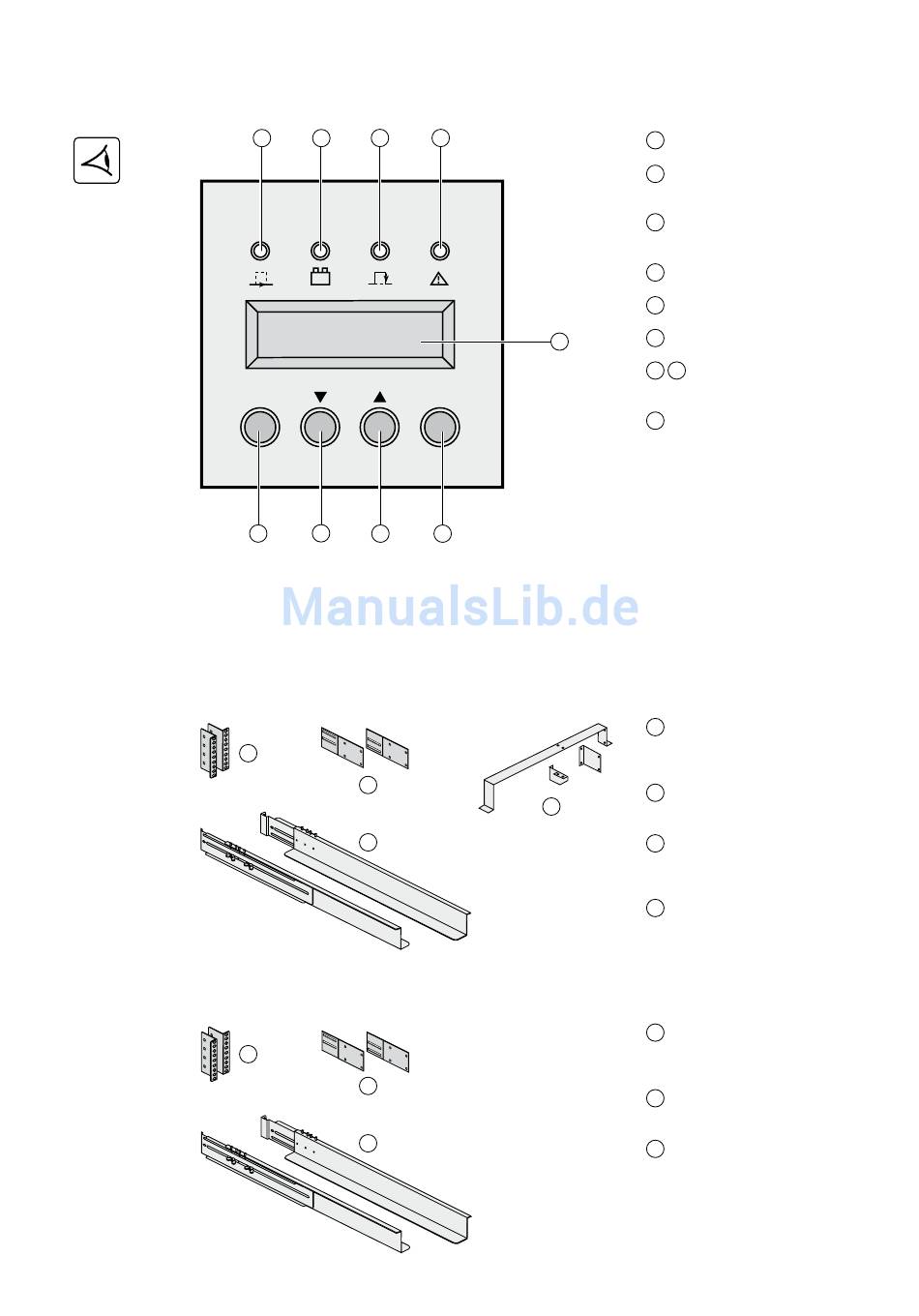

1.3 Panneau d'affichage et de commande

1.4 Options

Kits de montage en rack

Rails télescopiques et accessoires pour le montage du module de puissance en rack de 19"
(Référence 68001)
22
Rails télescopiques et accessoires pour le montage du module batterie en rack de 19"
(Référence 68002)
22
13 14 15
E X 1 1 R T 3:1
TAUX DE CHARGE
4 kW / 5 kVA
OFF
19
18 20
23
24
23
24
16
17
ON
21
25
1. Présentation
13 Voyant applications protégées.
14 Voyant de fonctionnement sur
batterie.
15 Voyant de fonctionnement en
Bypass.
Voyant de défaut.
16
Affichage alphanumerique.
17
Bouton d'arrêt de l'ASI.
18
Boutons de fonctions
19 20
(défilement haut et bas).
Bouton de mise en marche de
21
l'ASI (ou touche de fonction
de l'afficheur en mode de
personnalisation).
Equerres de fixation frontales du
22
module sur les montants latéraux
de la baie.
Système de fixation arrière pour le
23
transport dans la baie.
Rails télescopiques de 639 à 1005
24
mm de longueur supportant le
module.
Système de fixation du boîtier
25
d'entrées/sortie.
Equerres de fixation frontales du
22
module sur les montants latéraux
de la baie.
Système de fixation arrière pour le
23
transport dans la baie.
Rails télescopiques de 639 à 1005
24
mm de longueur supportant le
module.
34007724FR/AD - Page 7
