1.3 Anzeige- und Bedienfeld

1.4 Optionen

Montagematerial für Rackeinbau
Teleskopschienen und Schraubenmaterial für Einbau des USV-Moduls in 19"-Schränke
(Bestell-Nr. 68001)
22
Teleskopschienen und Schraubenmaterial für Einbau des Batteriemoduls in 19"-Schränke
(Bestell-Nr. 68002)
22
13 14 15
E X 1 1 R T 3:1
AUSLASTUNGSGRAD
4 kW / 5 kVA
OFF
19
18 20
23
24
23
24

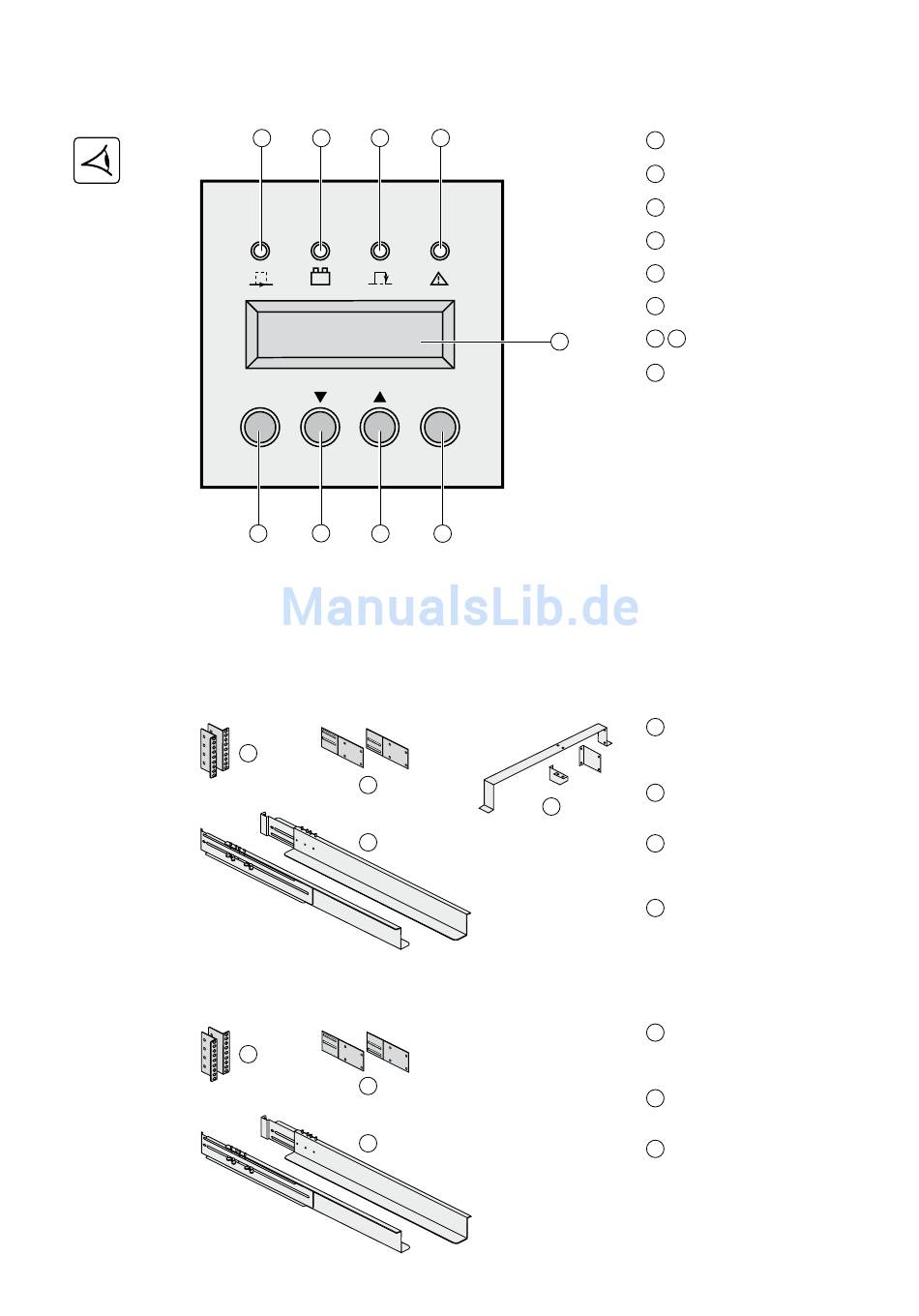

1. Ansichten und Beschreibung
16
17
ON
21
25
13 LED: Verbraucher geschützt.
14
LED: Batteriebetrieb.
15 LED: NRE-Betrieb.
16 LED: Störung.
17 Alphanumerische Anzeige.
18
Taster USV-AUS.
19 20
Scrolltasten (aufwärts/abwärts).
21 Taster USV-EIN (bzw.
Funktionstaste der Anzeige bei
kundenspezifischer Anpassung).
Vordere Montagewinkel zur
22
Befestigung des Moduls an den
Seitenholmen des Schranks.
23
Rückseitige Befestigungsbleche für
Transport des Moduls im Schrank.
Teleskopschienen (L = 639 bis
24
1005 mm) zur Abstützung des
Moduls.
Montagesystem zur Befestigung
25
des Anschlußmoduls.
Vordere Montagewinkel zur
22
Befestigung des Moduls an den
Seitenholmen des Schranks.
23 Rückseitige Befestigungsbleche für
Transport des Moduls im Schrank.
Teleskopschienen (L = 639 bis
24
1005 mm) zur Abstützung des
Moduls.
