4. Bediengerät

4.1 Vor Inbetriebnahme

Bei der serienmäßigen Auslieferung des e-fix sind dessen zugehörige Einzelkomponenten
im Normalfall bereits am Rollstuhl montiert. Für Transportzwecke, beispielsweise im eigenen
Pkw, ist es jedoch ratsam, einzelne Komponenten vom Rollstuhl abzunehmen. Hierdurch
wird mehr Platz gewonnen, bzw. ein vorhandenes, beschränktes Raumangebot im Koffer-
raum besser nutzbar.

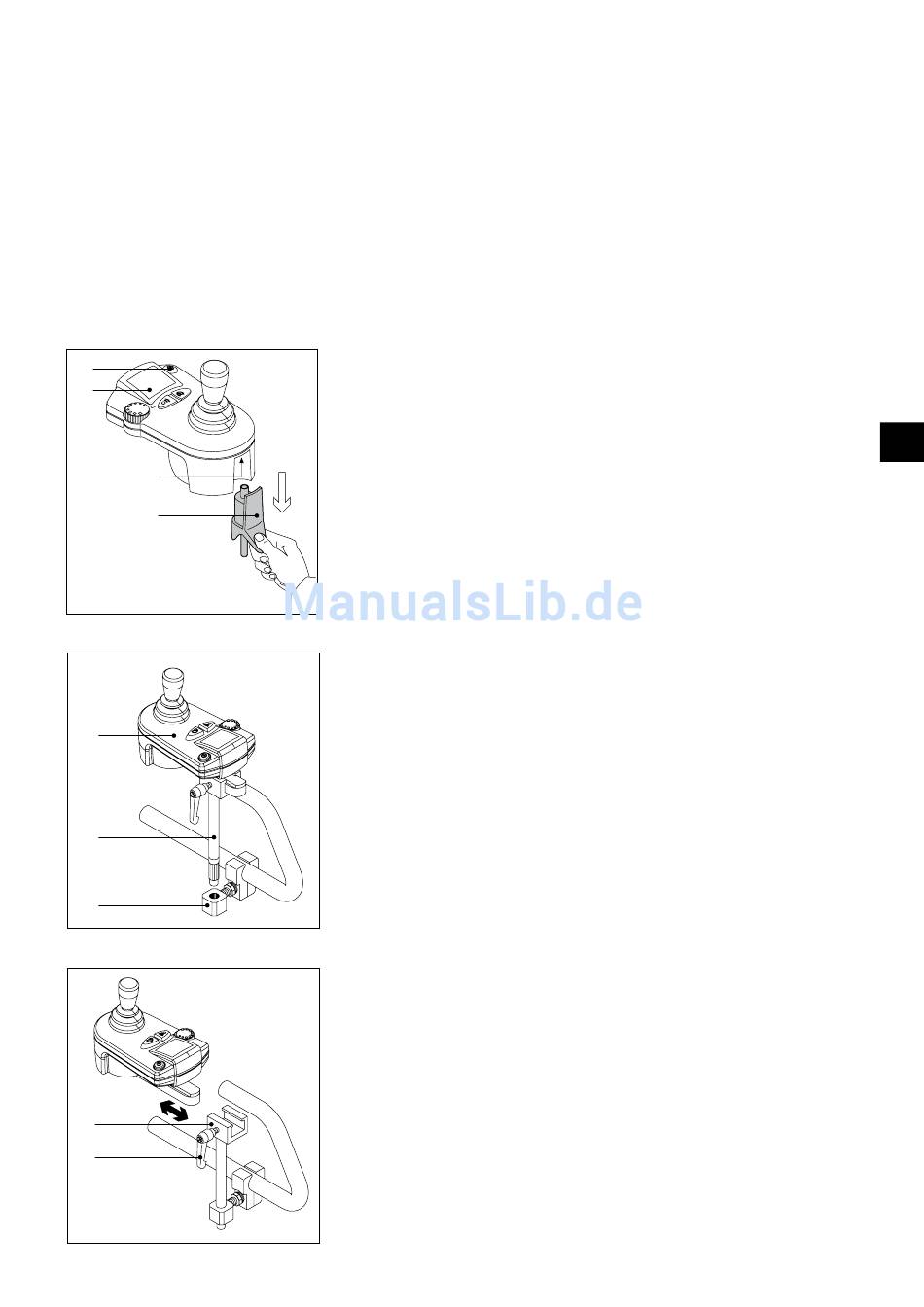

4.2 Abnehmen des Bediengeräts für den Transport
· Schalten Sie den e-fix an der Ein/Aus Taste [19] aus - die Anzeige im Display [20]
erlöscht.
· Ziehen Sie den Stecker [21] vom Bediengerät ab. Ziehen Sie hierbei immer am Stecker,
nicht am Kabel!
· Ziehen Sie das Bediengerät [18] inklusive dessen Verbindungsrohr [27] aus der Auf-
nahme [28] heraus.
· Legen Sie den Stecker des Bediengeräts [21] in der Akku-Tasche ab.
· Bewahren Sie das Bediengerät [18] während des Transports an einem sicheren Platz auf.
Alternativ kann das Bediengerät [18] auch vom Verschiebeteil [29] abgenommen werden,
um über eine Halterung an der Rollstuhlrückseite von einer Begleitperson bedient zu wer-
den (siehe Kapitel 10).
· Ziehen Sie den Stecker [21] vom Bediengerät ab. Ziehen Sie hierbei immer am Stecker,
nicht am Kabel!
· Lösen Sie den Klemmhebel [30].
· Schieben Sie das Bediengerät [18] aus dem Verschiebeteil [29] heraus.
4.3 Anbau des Bediengeräts
· Nehmen Sie den Stecker des Bediengeräts aus der Akku-Tasche und stecken Sie ihn in die
Buchse [22] am Bediengerät ein.
· Stecken Sie das Verbindungsrohr [27] mit dem daran befindlichen Bediengerät in die
Aufnahme [28] am Rollstuhl.
Sofern das Bediengerät für die Steuerung durch eine Begleitperson vom Verschiebeteil [29]
abgenommen wurde:
· Schieben Sie das Bediengerät [18] in das Verschiebeteil [29].
· Fixieren Sie das Bediengerät mit dem Klemmhebel [30].
· Schieben Sie den Stecker [21] in das Bediengerät [18].
Ihr e-fix ist jetzt wieder betriebsbereit.
