VORSICHT
– Bei der Montage dürfen keine Fette oder Öle
verwendet werden, da diese die Dichtungen
zerstören können. Schmutzpartikel sowie Fett-
und Ölreste sind ggf. aus den Zuleitungen her-
auszuspülen.
– Bei der Auswahl des Betriebsmediums ist der
allgemeine Stand der Technik zu beachten (z.B.
VDI 2035).
– Gegen äußere Gewalt (z. B. Schlag, Stoß, Vi-
bration) schützen.
6.2
Inbetriebnahme
6.2.1 Hinweise zur Bauschutzkappe
Die Anschlussarmatur wird werksseitig mit einer Bau-
schutzkappe aus Kunststoff ausgeliefert. Sie schützt
zum einen die Ventilspindel, zum anderen kann mit
ihr während der Bauphase das Thermostatventil ma-
nuell eingestellt werden.
ACHTUNG
Die Bauschutzkappe darf nicht zur Absperrung
des Thermostatventils gegen Umgebungsdruck
(z. B. bei demontiertem Heizkörper) verwendet
werden. Die hohen Rückstellkräfte der Ventilspin-
del würden die Bauschutzkappe beschädigen.
Montieren Sie einen Verschlussstopfen aus Metall
am Anschlussstutzen des Ventilausgangs oder
eine Montagebrücke.
Oventrop-Montagebrücke, z.B. Art.-Nr. 1016452
6.2.2 Spülung der Rohrleitung
1. Entfernen Sie die Bauschutzkappe vom Thermo-
statventil, um das Ventil vollständig zu öffnen.
2. Die Voreinstellung am Ventil auf den höchsten Wert
„9" einstellen.
3. Spülen Sie die Rohrleitungen gründlich durch, um
Funktionsstörungen durch Verunreinigungen zu
vermeiden.
4. Nachdem der Spülvorgang beendet ist, stellen Sie
die ursprüngliche Einstellung der Voreinstellung
wieder her.
5. Montieren Sie die Bauschutzkappe wieder oder
bringen Sie den Thermostaten an.
6.2.3 Voreinstellung des Ventils
Die Voreinstellung entsprechend dem gewünschten
Wert mit einem Gabelschlüssel SW 13 oder dem Spe-
zialschlüssel (Art.-Nr. 1183962) einstellen.
Der gewünschte Einstellwert muss auf die Markierung
zeigen (s. Abb. 7). Die Voreinstellung kann stufenlos
zwischen „1" und „9" gewählt werden. Eine Korrektur
der Einstellung ist auch bei laufender Anlage möglich,
Wasser tritt nicht aus.

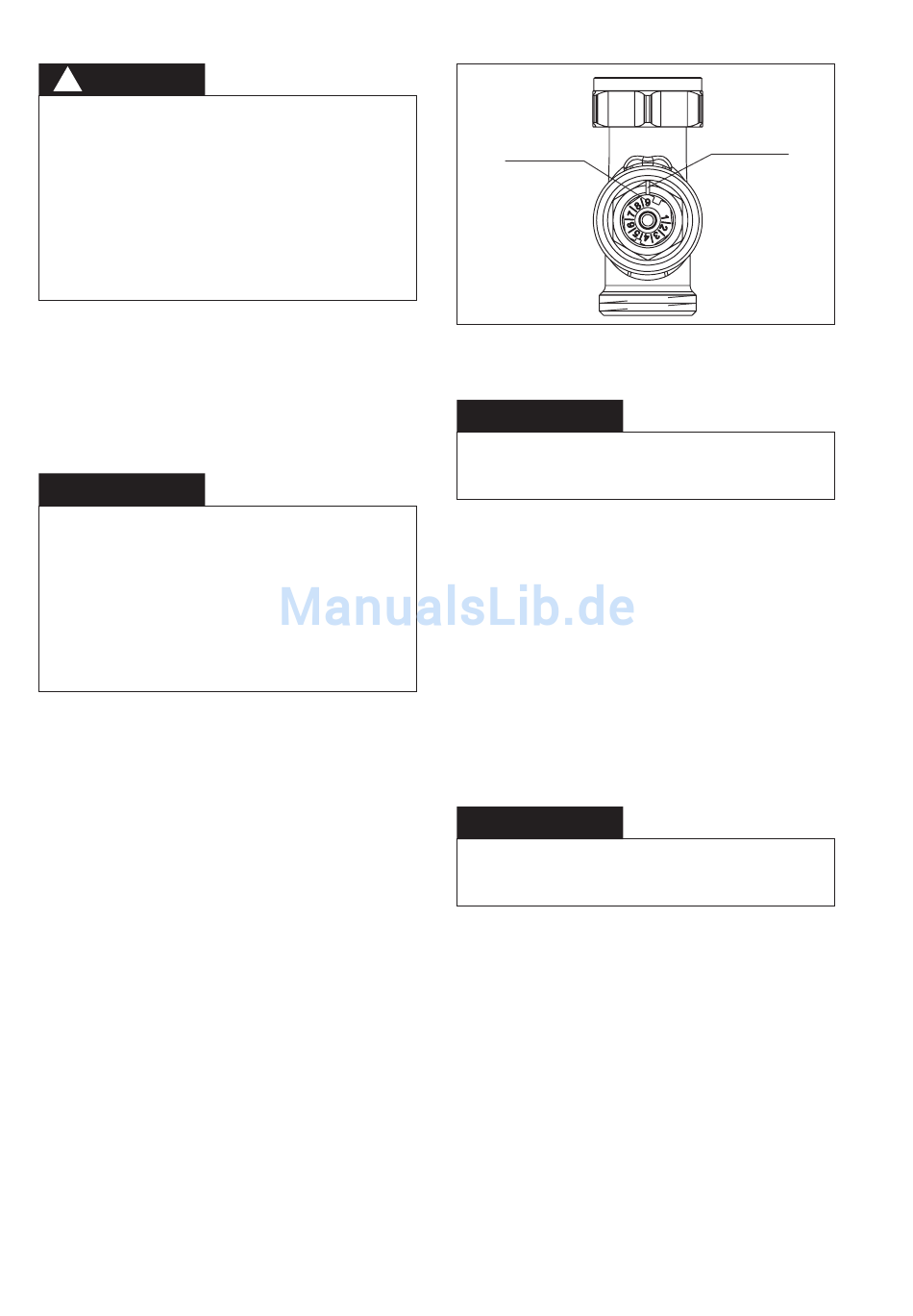

4
Einstellwert
Abb. 7 Voreinstellung
6.3 Montage des Thermostaten
ACHTUNG
Thermostaten erst montieren, wenn die Bauphase
abgeschlossen ist, um Beschädigungen am Ther-
mostaten zu vermeiden.
1. Drehen Sie am Thermostaten den Handgriff gegen
den Uhrzeigersinn, bis die Merkzahl "5" an der
Einstellmarke anliegt.
2. Richten Sie den Thermostaten so aus, dass die
Einstellmarke nach oben zeigt beziehungsweise
gut sichtbar ist.
3. Schrauben Sie den Thermostaten mit der Befesti-
gungsmutter auf das Gewinde des Thermostat-
ventils. Ziehen Sie die Befestigungsmutter zu-
nächst handfest an.
4. Ziehen Sie die Befestigungsmutter mit einem Ga-
belschlüssel (SW 32 mm) fest an. Anschließend
den Thermostaten auf die gewünschte Raumtem-
peratur einstellen.
ACHTUNG
Bei der Montage des Thermostaten keine Gewalt
anwenden, damit der Thermostat oder das Ge-
winde nicht beschädigt werden.
6.4
Absperren, Entleeren und Füllen
6.4.1 Absperren
1. Thermostat demontieren.
2. Thermostatventil mittels Bauschutzkappe schlie-
ßen. Hierzu Punkt 6.2.1 Hinweise zur Bauschutz-
kappe beachten.
3. Schutzkappe von der Absperrung entfernen.
4. Absperrspindel mit Sechskantschlüssel SW 4
durch Rechtsdrehen schließen.
5. Schutzkappe wieder aufschrauben.
Markierung
