I. Verwendung:
Als Anschlussarmatur mit Thermostatventil mit stufenloser Voreinstellung. Umschaltung
von Zweirohr- auf Einrohrbetrieb (Auslieferzustand Zweirohrbetrieb) und Absperrung von
Vor- und Rücklauf; passende Abdeckung; Verwendung an Heizkörpern mit Vor- und
Rücklaufanschluss, Rohrabstand 50 mm; für Zentralheizungsanlagen PN 10, für Vorlauf-
temperaturen bis 120 °C (kurzfristig bis 130 °C); für Heizungswasser nach VDI 2035.
G 3/4
31
50
114

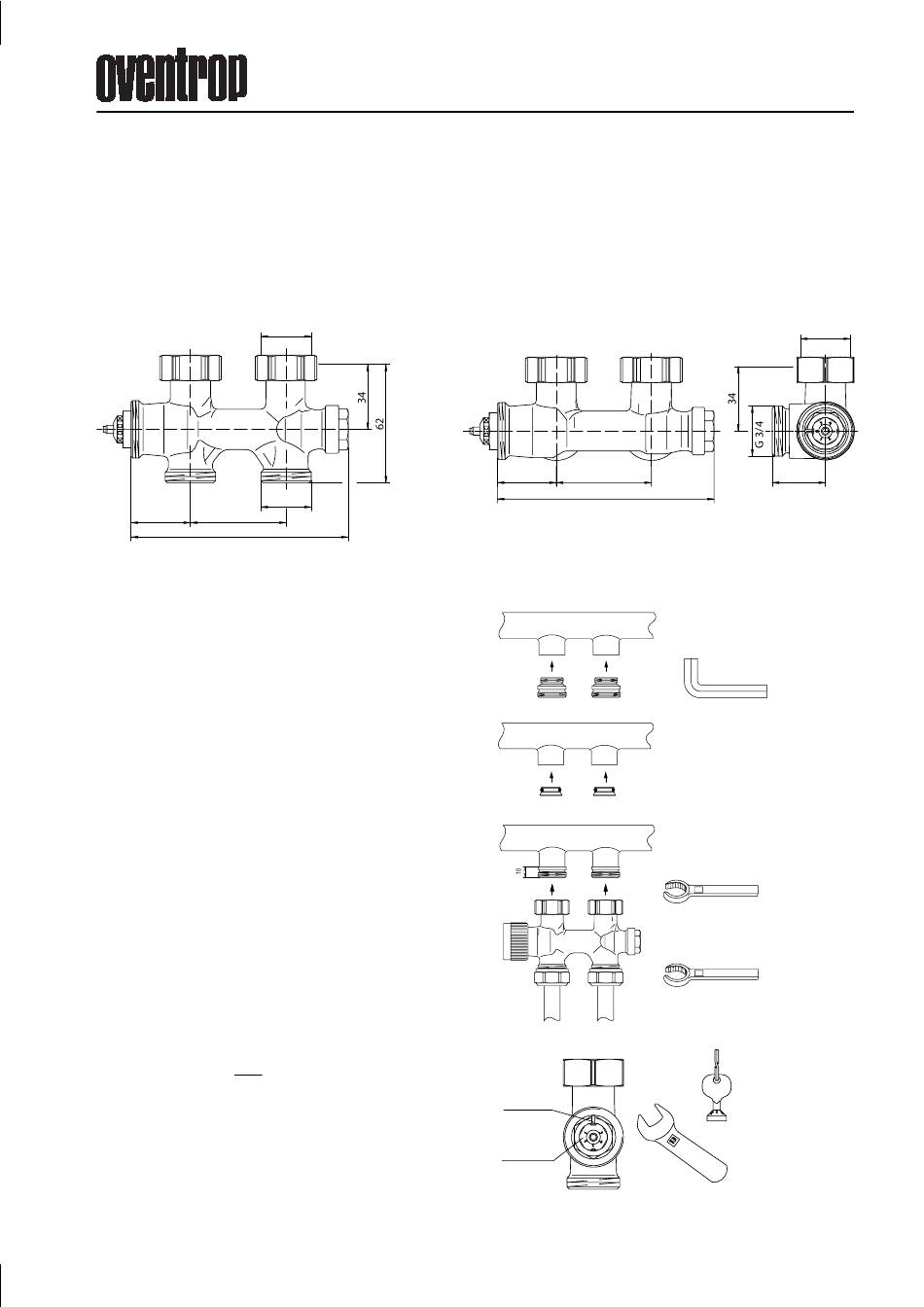

II. Montage und Bedienung
1. Die beiliegenden selbstdichtenden Einschraubstutzen fest
in die Anschlussstutzen des Heizkörpers einschrauben
(Drehmoment ca. 40 Nm).
3
Bei Heizkörpern mit
" AG die beiliegenden Stützteile in
4
die Anschlussstutzen einschieben (Type 118 40 23 und
118 40 24).
2. Den „Multiblock T" an den Heizkörper schrauben (Dreh-
moment 20 - 30 Nm).
Die Durchströmungsrichtung durch den „Multiblock T" ist
beliebig. Die Position der Vor- und Rücklaufanschlüsse ist
vom Heizkörpertyp abhängig. Entsprechende Produkt-
beschreibung beachten!
Bei der Montage der Rohrleitungen auf parallele Zuführung
der Rohrleitung achten.
Den „Multiblock T" spannungsfrei installieren.
Für den Anschluss von Kunststoff-, Kupfer- und Weich-
stahlrohren sind ausschließlich für den Eurokonus DIN
V3838 zugelassenen Verschraubungen zu benutzen.
Zum Beispiel aus dem Oventrop Klemmringverschrau-
bungsprogramm.
3.1. Bei Verwendung in Zweirohrsystemen
Die Voreinstellung am Ventileinsatz entsprechend der
Rohrnetzberechnung mit dem Spezial- oder mit einem
Gabelschlüssel SW 13 einstellen. Dazu ist der Einstellwert
mit der Markierung an der Stirnseite des Oberteiles in
Übereinstimmung zu bringen.
G 3/4
31
50
114
SW 12
Markierung
6
Einstellwert
Einbauanleitung
„Multiblock T"
G 3/4
28
SW12
SW12
30
30
V6 V6
