3 x Montage
3.3

Verbindungsleitungen montieren

3.3.1 Anschließen mehrerer Sanicube Warmwasserbehälter
Die ROTEX-Anschlussleitung ist ein System von Sanicube-Verbindungsleitungen, die eine Parallelschaltung von mehreren
Sanicube Solaris zum Aufbau von Großanlagen mit und ohne Solarnutzung ermöglicht.
Mit dem Solaris Speichererweiterungs-Set CON SX (
RPS-3 angeschlossen werden (Bild 3-42).

Funktionsweise

– Solar-Rücklauf wird über die Rücklaufverbindungsleitung (Bild 3-42, Pos. 5) aus der Solarzone beider Speicher entnommen.
– Gemeinsamer Rücklauf wird über die RPS3 (Bild 3-42, Pos. 4) zum Kollektorfeld gepumpt.
– Das Wasser erwärmt sich im Kollektorfeld und wird als Solar-Vorlauf über die Vorlaufverbindungsleitung (zwei gleich lange
wärmegedämmte biegbare Rohre; Pos. 6 Bild 3-42) in beide Speicher eingeleitet.
Da die Durchflussmenge beim Ansaugen und Einleiten des im Solarsystem zirkulierenden Wassers trotz erfolgtem Abgleich über
die Drosselventile (FLG) in den 2 Sanicube unterschiedlich sein kann, könnte beim Fehlen einer Ausgleichsleitung (Bild 3-42,
Pos. 5) einer der beiden Sanicube "überlaufen". Diese Anschlussleitung verhindert das übermäßige Ansteigen des Flüssigkeits-
Niveaus in einem Speicher.
2
4
1

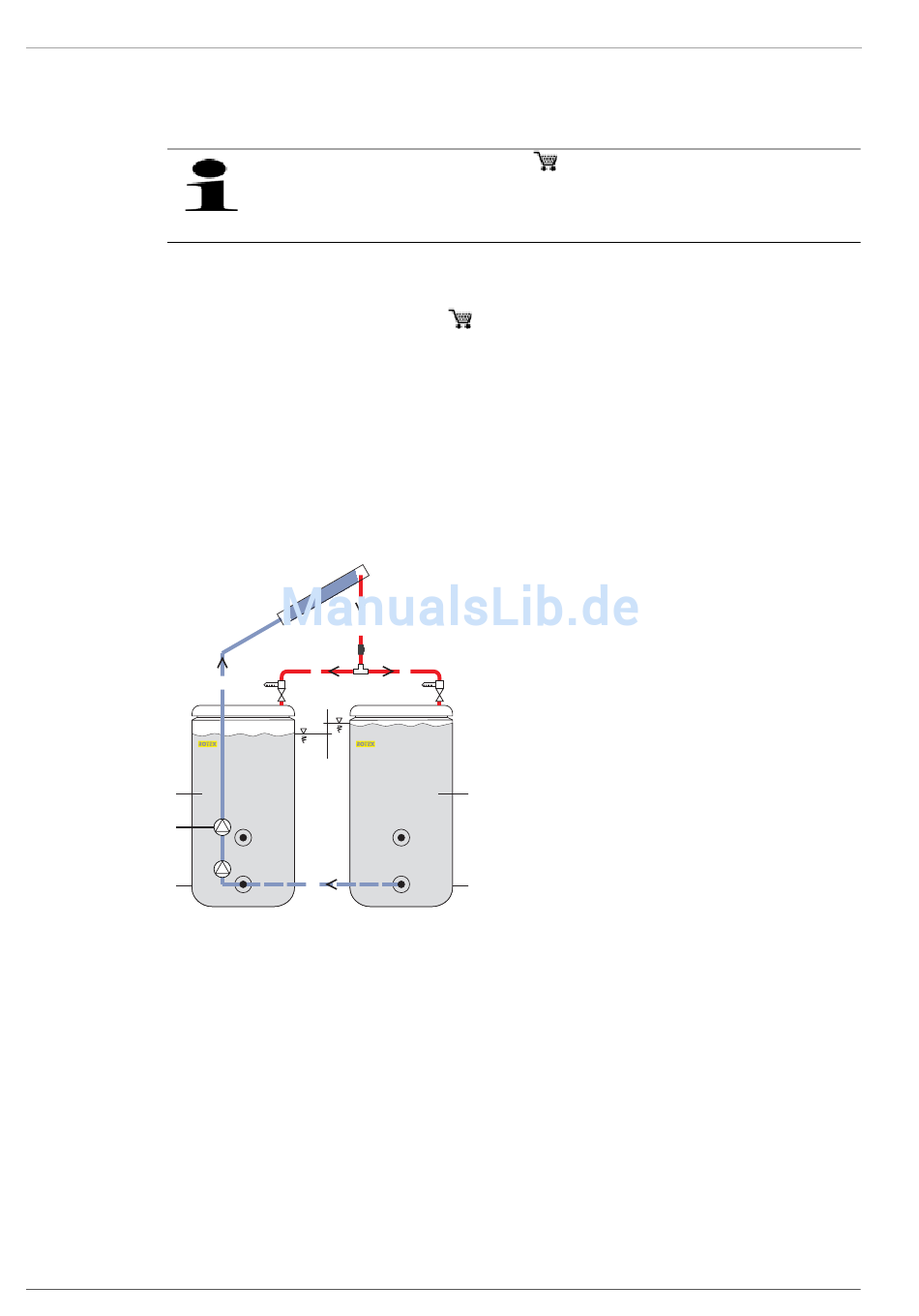

Bild 3-42 Funktionsprinzip der Speicherverbindung
16
Der optional angebotene ROTEX FlowGuard FLG (
beider Sanicube. Dazu jeweils einen FlowGuard pro Speicher mit gemeinsamen Vorlauf zum FlowSensor
einbauen.
Nach Anschluss das System min. 2 h beobachten und ggf. den FlowGuard nachregulieren.
3
8
FLS 20
6
7
FLG
SANICUBE
D H
SOLARIS
5
16 41 02) gewährleistet eine gleichmäßige Befüllung
16 01 07) können 2 Sanicube Solaris je Regelungs- und Pumpenstation
6
FLG
SANICUBE
SOLARIS
2
1
1 Sanicube Solaris
2 Druckloser Bereich
3 Kollektorfeld
4 Regelungs-und Pumpenstation RPS3
5 Rücklaufverbindungsleitung (druckloser
Bereich)
6 Solaris Vorlauf-Verteilerleitung
7 Solaris Rücklaufleitung
8 Solaris Vorlaufleitung
DH Niveauunterschied im drucklosen
Speicherbereich
FLS20
FlowSensor
FLG FlowGuard
