Anschluss Einer Druck-Kollektoranlage; Serienschaltung - Rotex Solaris RPS3 Installationsanleitung

7 x Hydraulische Systemeinbindung
Kurz-Bez. Bedeutung
Durchfluss-Sensor, Solaris FlowSensor FLS20
FLS
(Durchfluss- und Vorlauftemperaturmessung)
FLG Solaris FlowGuard Regulierventil mit Durchflussanzeige
VS Verbrühschutz VTA 32
ÜV Überströmventil
WEx externer Wärmeerzeuger
(z.B. Pellet-Holzkessel, sonstiger Feststoffkessel, Wärmepumpe)
P Pumpe für externen Wärmeerzeugerkreis
WEx
RTA Rücklauftemperaturanhebung
PWT Plattenwärmetauscher
MV Zweiwege-Magnetventil
P Schwimmbadkreispumpe
B
t Schwimmbadtemperaturfühler
B
TMV Thermostatisches 3-Wege-Ventil zur Rücklauftemperaturanhebung
DTR Differenztemperaturregelung
t Heizungs-Rücklauftemperaturfühler
1
t Puffer-Speichertemperaturfühler
2
Trennung der Standard-Verbindung – P
außerhalb des Geräts neu angeschlossen werden
Tab. 7-2 Kurzbezeichnungen in Hydraulikplänen (2)

Anschluss einer Druck-Kollektoranlage

Lässt es die bauliche Gegebenheit nicht zu, die Kollektoren oberhalb des Speicherbehälters zu montieren oder kann die Verbin-
dungsleitung nicht mit durchgehendem Gefälle zwischen Kollektorfeld und Speicherbehälter verlegt werden, kann das drucklose
Solaris-System nicht eingesetzt werden. Folgendermaßen kann eine konventionelle, unter Überdruck und mit Frostschutzmittel
betriebene Kollektoranlage in ein ROTEX Heizsystem mit Sanicube Solaris oder der GasSolarUnit eingebunden werden:
• Kollektor-Drucksystem über einen externen Plattenwärmetauscher einbinden (Bild 7-10).
• An den Primärkreis das Kollektor-Drucksystem anschließen.
• Den Sekundärkreis über die Regelungs- und Pumpenstation anschließen und drucklos betreiben.
• Da in diesem Fall keine große Höhe zu überwinden ist, die Druckerhöhungspumpe P2 aus der RPS3 ausbauen und als Solar-
kreispumpe einsetzen. Dazu die Pumpe elektrisch parallel zur Betriebspumpe P1 schalten.
• Die Solaranlage mit der Solaris-Regelung betreiben. Dazu ist ein Kollektorfühler mit Pt 1000-Fühlerelement notwendig und
optional zu bestellen.

Serienschaltung

Alternativ zu der in dieser Anleitung beschriebenen reinen Parallelschaltung der Kollektoren (siehe auch Bild 2-1) können bei
Bedarf maximal 3 Kollektorreihen auch übereinander montiert werden. Übereinander liegende Kollektoren bzw. Kollektorfelder
müssen in Reihe geschaltet werden (Bild 7-12). Zum ausgewählten Solarsystem werden pro zusätzlicher Kollektorreihe ein Paket
Reihenverbinder CON RVP (

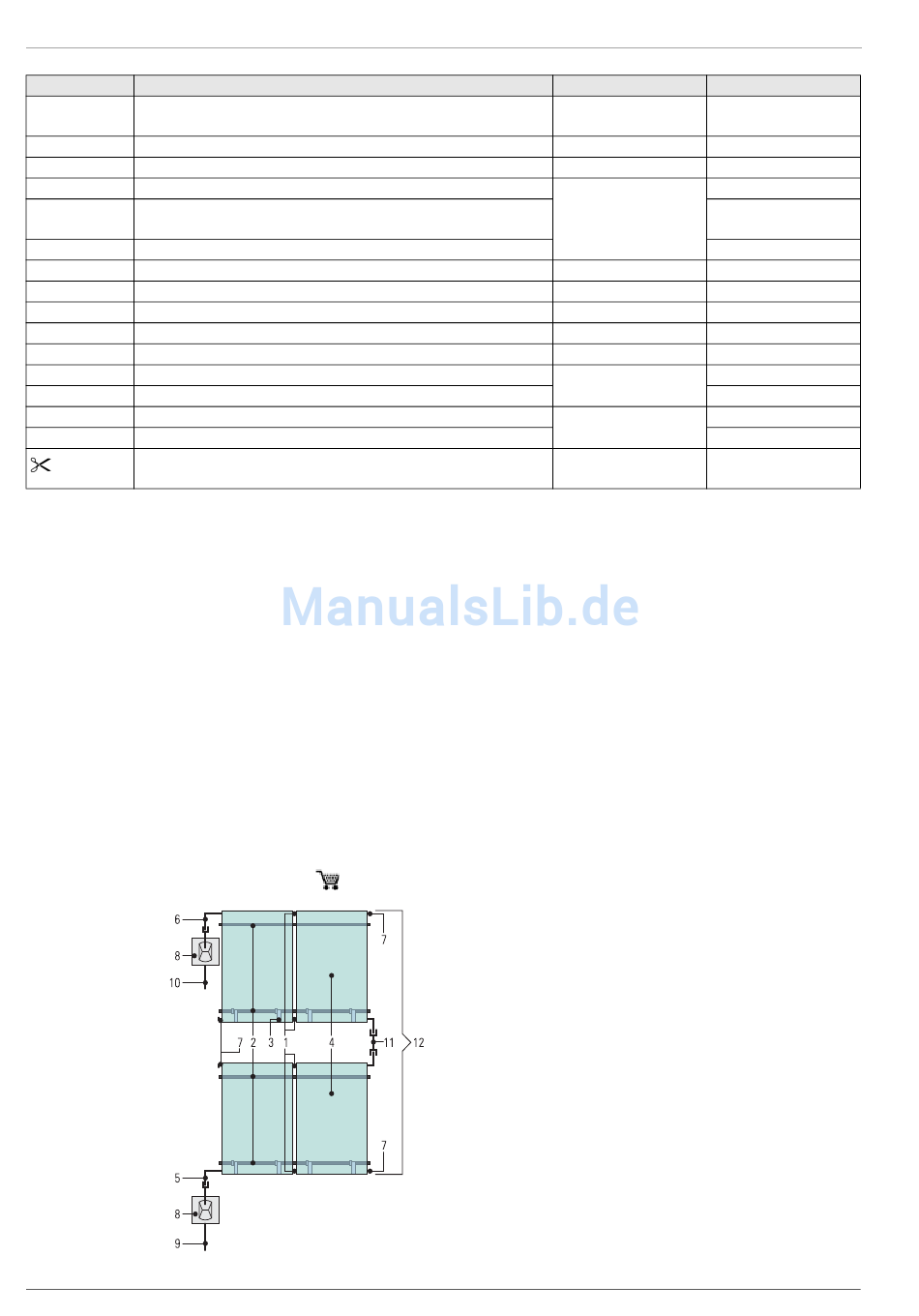

Bild 7-12 Alternative Kollektoranordnung
44
muss aus dem Gerät ausgebaut und
K
16 20 35) benötigt.
Bemerkung Bestell-Nr.
Zubehör 16 41 07
16 41 02
Zubehör 15 60 15
bauseits
gegebenenfalls
bauseits
bauseits
passend zu DTR
bauseits
1 Kollektorverbinder
2 Montage-Profilschiene
3 Kollektorsicherungshaken
4 Solaris Flachkollektor
5 Rücklauf-Anschlusskollektor
6 Vorlauf-Anschlusskollektor
7 Kollektor-Verschlusskappe
8 Dachdurchführungen für Vor- bzw.
Rücklauf
9 VA 18 Solar Rücklaufleitung
10 VA 15 Solar Vorlaufleitung
11 Kollektorreihenverbinder CON RVP
12 Solaris-Kollektorfeld (2x 2 Kollektoren)
FA ROTEX Solaris RPS3 - 08/2007
