Reparatur
Volumenzähler reinigen
1. Abschaltung, Seite 43.
2. Die Druckentlastung, Seite 42.
3. Das Volumenzählerkabel trennen.
4. Beheizten Schlauch vom Volumenzähler trennen.
Volumenzähler abnehmen.

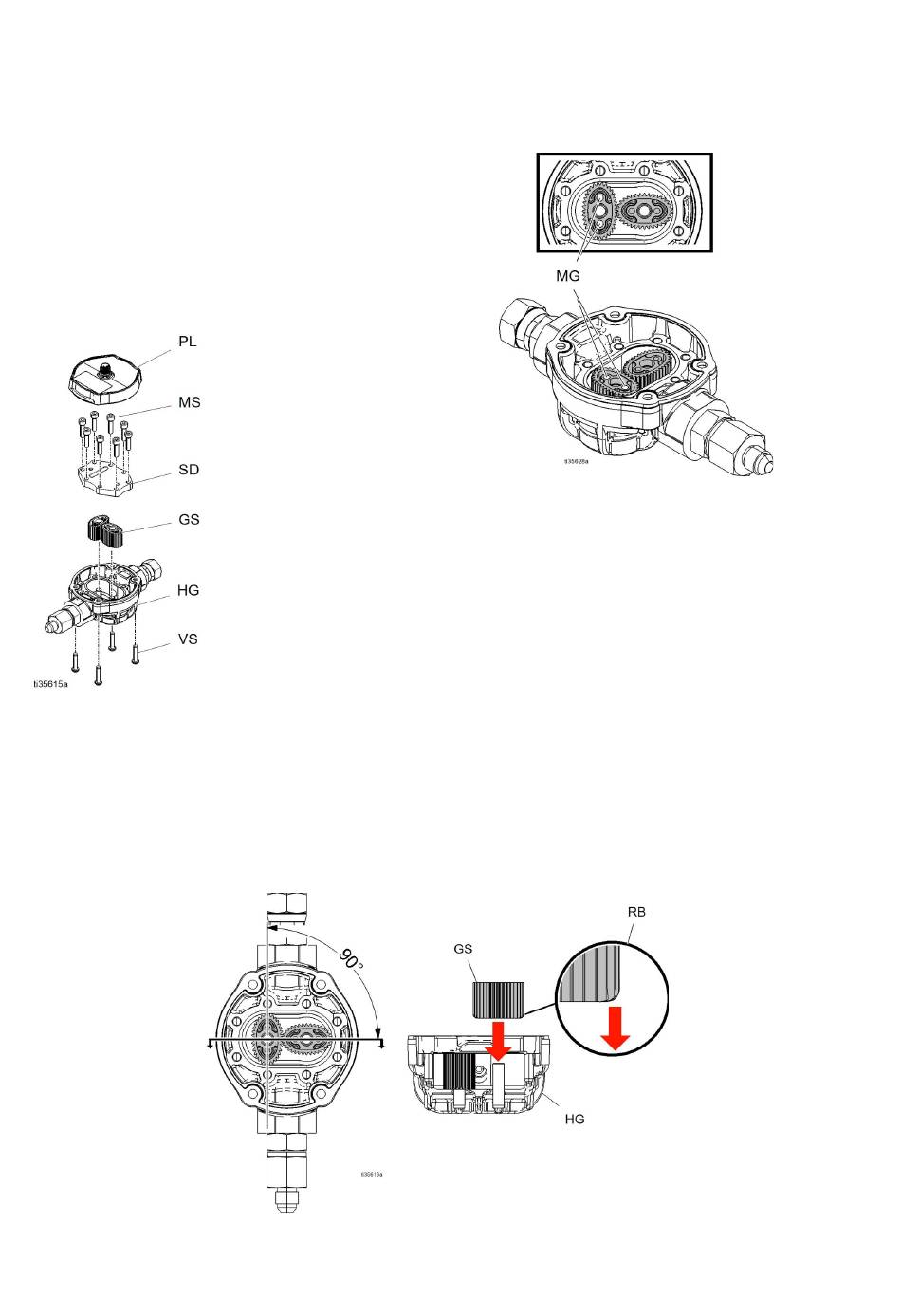

5. Vier Schrauben (VS) entfernen und obere
Abdeckung (PL) abnehmen.
6. Acht Schrauben (MS) entfernen und Metallkappe
(SD) abnehmen.
7. Zahnräder (GS) vom Gehäuse (HG) abnehmen.
8. Zahnräder und Materialabschnitt des Gehäuses
mit einem verträglichen Lösungsmittel reinigen.
48
9. Die Zahnräder wieder einbauen.
a. Zahnrad mit den Magneten (MG) auf den
linken Stift des Gehäuses setzen.
HINWEIS: Das Zahnrad mit den Magneten (MG)
muss auf der linken Seite angebracht sein,
sonst funktioniert der Volumenzähler nicht.
Die Zahnräder wie abgebildet einbauen.
b. Zahnräder senkrecht (90°) zueinander
positionieren und das abgerundeten Unterteil
(RB) des Zahnrads in das Gehäuse einsetzen.
HINWEIS: Die Zahnräder drehen,
um sicherzustellen, dass sie nach der Installation
ineinander greifen und sich drehen. Ist die nicht
der Fall, die Zahnräder neu installieren.
10. Volumenzähler wieder montieren. Den beheizten
Schlauch und das Volumenzählerkabel wieder
anschließen.
3A3189L
