BESCHREIBUNG HART-SCHNITTSTELLE
9
9.3.1 Punkt-zu-Punkt-Verbindung - Analog / Digital Modus (Point-to-Point)
Punkt-zu-Punkt-Verbindung zwischen dem Messumformer und dem HART
Der Stromausgang des Geräts kann aktiv oder passiv sein.

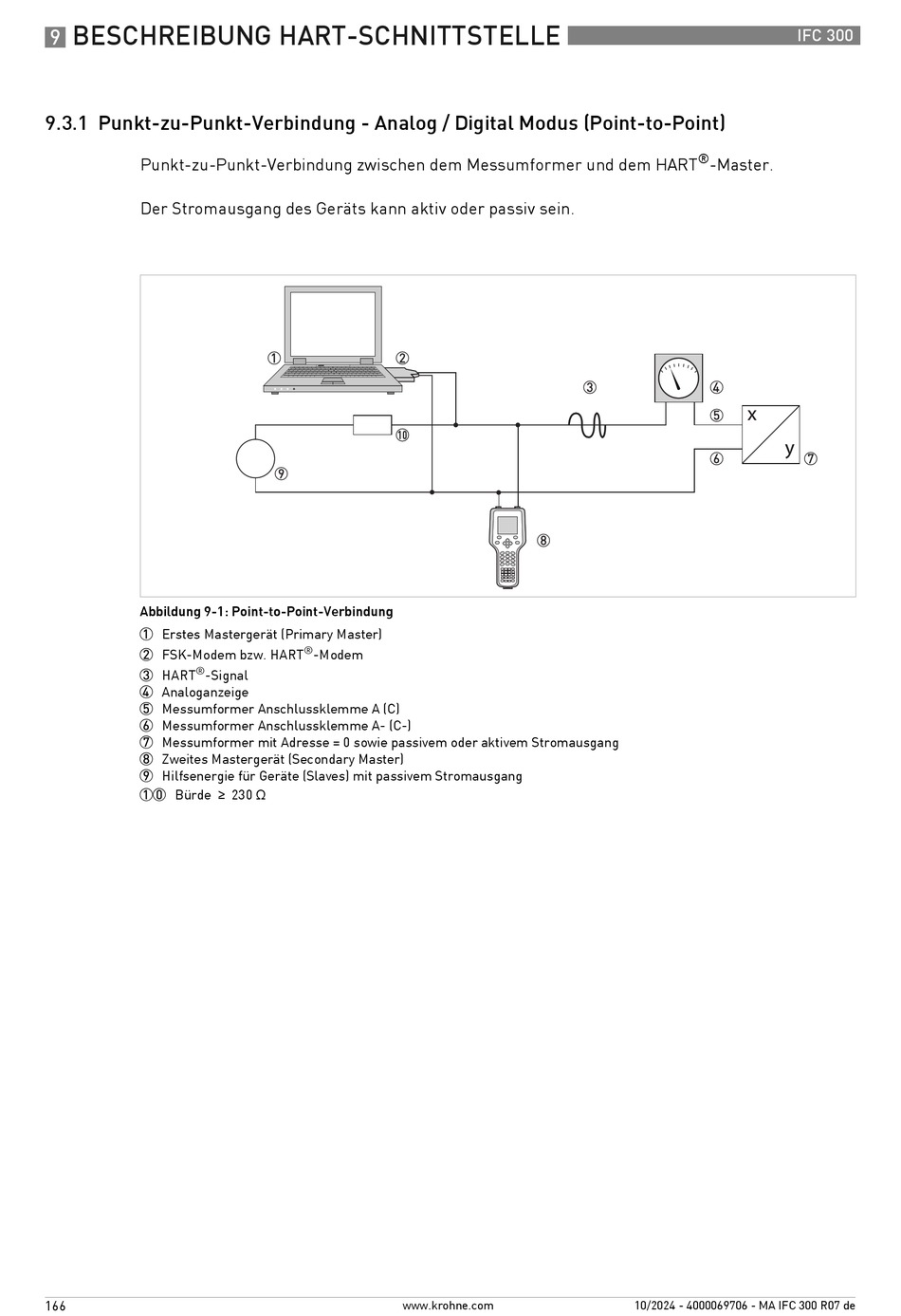

Abbildung 9-1: Point-to-Point-Verbindung
1 Erstes Mastergerät (Primary Master)
2 FSK-Modem bzw. HART
®
3 HART -Signal
4 Analoganzeige
5 Messumformer Anschlussklemme A (C)
6 Messumformer Anschlussklemme A- (C-)
7 Messumformer mit Adresse = 0 sowie passivem oder aktivem Stromausgang
8 Zweites Mastergerät (Secondary Master)
9 Hilfsenergie für Geräte (Slaves) mit passivem Stromausgang
10 Bürde ≥ 230 Ω
