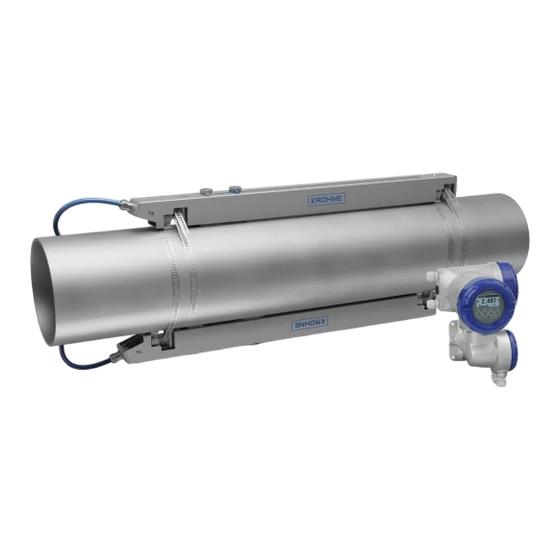

Ultraschall clamp-on durchflussmessgerät

Werbung

Quick Start
Quick Start
OPTISONIC 6300 F/...Ex
Ultraschall Clamp-On Durchflussmessgerät
Einbau, Montage, Inbetriebnahme und Wartung darf nur von entsprechend geschultem Personal
vorgenommen werden. Beachten Sie die korrekten Betriebsbedingungen auf dem Typenschild.
Beim Einsatz in gefährdeten Bereichen gelten besondere Vorschriften und Richtlinien. Die Geräte dürfen
erst an die Energieversorgung angeschlossen werden, wenn die Anweisungen in der Zusatzanleitung
gelesen wurden.
Die Verantwortung für dieses Gerät hinsichtlich Eignung, bestimmungsgemäßer Verwendung und
Korrosionsbeständigkeit der verwendeten Werkstoffe gegenüber der Messflüssigkeit liegt allein beim
Betreiber.
Die komplette Dokumentation (Handbücher, Zusatzanleitungen, Datenblätter und Zertifikate) finden Sie
unter:
www.krohne.com/Downloads
Zu beachtende besondere Bedingungen
● Für die Umgebungs- und Prozesstemperaturen sowie die spezifischen Produktinformationen und elektrischen Daten
siehe Ex-Anleitung oder -Zertifikat
● Für Abmessungen und Informationen zu den druckfest gekapselten Verbindungsstücke wenden Sie sich an den
Hersteller
● Die Zugfestigkeit der speziellen Befestigungselemente beträgt mindestens 700 N/mm2 (Festigkeitsklasse
A2-70 / A4-70)
● Die Schutzart des Messumformergehäuses entspricht EN 60529: IP65...68
● Alle Anschlusskabel sind fest und korrekt installiert, so dass ein angemessener Schutz vor möglichen Schäden
garantiert ist
● Nur für den Anschluss an einen separat bescheinigten UFC 300 F/...Ex Messumformer
● Die mit dem Produkt gelieferten Anweisungen müssen strikt beachtet werden, um einen sicheren Betrieb zu
gewährleisten
Ex ► Baumusterprüfbescheinigung: KIWA 17ATEX 0034 X / KIWA 18ATEX0007 X
Allgemein
Ta = -40...+70°C / -40...+158°F
Tp = -40...+200°C / -40...+392°F
Maximale Umgebungs- und
Prozesstemperaturen hängen von der
Ausführung (z. B. Auskleidungswerkstoff,
Nennweite), der Temperatur- und Schutzklasse
sowie der maximalen Oberflächentemperatur
des Messwertaufnehmers ab
12/2020 - 4008539401 - OPTISONIC 6300 F/...Ex R01  de
Nennweitenbereich und Schienenausführungen
Klein
DN15...100 / 0.5...4"
DN200...1250 / 8...50"
    Klein
    Mittelgroß
DN200...4000 / 8...160"
DN50...400 / 2...16"
Bevorzugte Messmodi
Zur Ersteinrichtung empfehlen wir dringend die zusätzliche Verwendung der entsprechenden Handbücher!
Allgemein
Systemkonfiguration
1 Elektrischer Anschluss
Arbeiten an den elektrischen Anschlüssen dürfen nur bei ausgeschalteter Spannungsversorgung durchgeführt
werden. Beachten Sie die auf dem Typenschild angegebenen elektrischen Daten! Beachten Sie die nationalen
Installationsvorschriften!
Die örtlich geltenden Gesundheits- und Arbeitsschutzvorschriften müssen ausnahmslos eingehalten werden.
Sämtliche Arbeiten am elektrischen Teil des Messgeräts dürfen nur von entsprechend ausgebildeten Fachkräften
ausgeführt werden.
Elektrische Anschlüsse des Messumformers
2 3
1
Mittelgroß
Groß
1
1
Typenschild des Geräts
Prüfen Sie anhand des Typenschilds, ob das gelieferte Gerät
Ihrer Bestellung entspricht.
3
2
100...230 VAC (-15% / +10%), 22 VA
24 VDC (-55% / +30%), 12 W
24 VAC/DC (AC: -15% / +10%; DC: -25% / +30%),
22 VA oder 12 W
Das Gerät muss vorschriftsmäßig geerdet sein, um das
Bedienpersonal vor elektrischem Schlag zu schützen.
Bei Geräten, die in explosionsgefährdeten Bereichen
eingesetzt werden, gelten zusätzlich die
sicherheitstechnischen Hinweise in der Ex-
Dokumentation.
Für den Anschluss von Ex (/i ) nach NAMUR siehe
Handbuch
1
Anschlüsse der Messwertaufnehmerkabel
2
3
2
E/A-Anschlüsse
3
Anschluss der Netzspannung
Spannungsversorgung - Erdung
2
