Inhaltszusammenfassung für DigiTech Polara
- Seite 1 BEDIENUNGSHANDBUCH...
-
Seite 2: Garantie
Unterstützung oder Service kontaktieren Sie bitte unsere technische Supportabteilung unter der Telefonnummer (801) 566-8800 oder besuchen Sie digitech.com. Falls Sie ein Produkt zum Kundendienst an das Werk schicken müssen, ist es ABSOLUT erforderlich, zuerst unseren Technical Support zu kontaktieren, um eine Rücksendegenehmigungsnummer (Return Authorization Number) zu erhalten. - Seite 3 • HALL • SPRING Zur Verwendung des Polara-Pedals aktivieren Sie den Effekt mit dem Fußschalter. (Die LED leuchtet bei aktiviertem Effekt.) Stellen Sie den LEVEL-Regler auf die Einmischung des gewünschten Betrags des Halleffekts ein. Wählen Sie den gewünschten Halltyp mit dem Halltyp-Wahlknopf aus. Stellen Sie den Ton des Halls mit dem LIVELINESS-Regler (Lebendigkeit) und die Länge der Hallfahne mit dem...
-
Seite 4: Benutzerschnittstelle

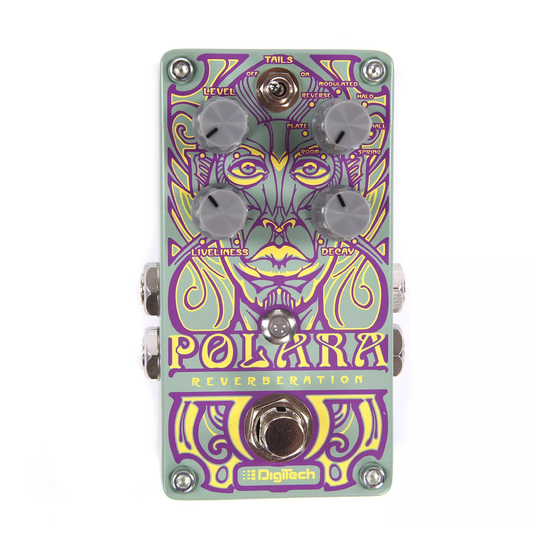

BENUTZERSCHNITTSTELLE TAILS TAILS MODULATED MODULATED LEVEL LEVEL REVERSE REVERSE HALO HALO PLATE PLATE HALL HALL ROOM ROOM SPRING SPRING LIVELINESS LIVELINESS DECAY DECAY 1. Tails-Schalter Wenn dieser Schalter in der „ON“-Position steht, werden die Hallfahnen bei der Umschaltung des Effekts auf die Umgehung auf natürliche Weise abklingen. Wenn dieser Schalter in der „OFF“-Position steht, wird das Abklingen des Halls bei der Umschaltung des Effekts auf die Umgehung abrupt beendet. - Seite 5 4. Decay-Knopf Regelt die Zeitdauer des Abklingens des Halls. 5. Eingang 1 (Mono) Schließen Sie entweder Ihr Instrument, den Ausgang eines Pedals oder einen Verstärkereffekt-Send an diese Buchse an. Wenn nur die Eingang-1-(Mono)-Buchse verwendet wird, sind die Signale an beiden Ausgängen zu hören. 6.
-
Seite 6: Anschlussdiagramme
ANSCHLUSSDIAGRAMME Mono-/Stereo-Verstärkereinrichtung Verstärker 1 Harman-Netzteil TAILS TAILS MODULATED MODULATED LEVEL LEVEL REVERSE REVERSE HALO HALO PLATE PLATE HALL HALL ROOM ROOM SPRING SPRING MONO/1 AUS LIVELINESS LIVELINESS DECAY DECAY MONO/1 EIN 2 EIN 1 AUS Verstärker 2 Andere Effekte Für Audioanschlüsse nur unsymmetrische TS-Instrumentenkabel verwenden. Optional Einrichtung der Effects Loop des Verstärkers FX SND... -
Seite 7: Beispieleinstellungen
Ambient BEISPIELEINSTELLUNGEN Surf Shimmer Probieren Sie zu Beginn diese Einstellungen aus. Spring Surf Spring Ambient Shimmer LEVEL MODULATED LEVEL MODULATED REVERSE HALO REVERSE HALO PLATE HALL PLATE HALL ROOM SPRING ROOM SPRING LIVELINESS DECAY LIVELINESS DECAY Bright Plate Jazz Hall Bright Plate Big Jazz Hall LEVEL... - Seite 8 STOMPLOCK™ Das mitgelieferte StompLock gestattet Ihnen, Ihre Einstellungen zu sperren, während das nach oben offene Design Ihre Einstellungen sichtbar macht. Gehen Sie wie folgt vor, um das StompLock über den Pedalknöpfen zu platzieren: 1. Stellen Sie die Knöpfe auf Ihre bevorzugten Einstellungen. 2.
-
Seite 9: Spezifikationen
SPEZIFIKATIONEN Schnittstelle Bedienelemente: Level, Liveliness, Decay, Halltyp, Tails ON/OFF Anschlüsse/Buchsen: Eingang 1 (Mono), Eingang 2, Ausgang 1 (Mono), Ausgang 2 Eingänge Eingangsimpedanz: Effekt ein: - >1 MΩ (Stereo), >500 kΩ (Mono) Effekt aus: True Hardwire Bypass Ausgänge Ausgangsimpedanz: Effekt ein: 1 kΩ Effekt aus: True Hardwire Bypass Physikalische Abmessungen:... - Seite 10 TELEFON: (801) 566-8800 WEB: digitech.com UNTERSTÜTZUNG: digitech.com/en-US/support Polara-Bedienungshandbuch © 2014 Harman. Alle Rechte vorbehalten. DigiTech ist eine eingetragene Handelsmarke von Harman.
