- Seite 2 Fortschritte in der Musiktechnologie bietet das BP50 mehr Flexibilität, Rechenleistung und die Fähigkeit Klänge zu produzieren, von denen man dachte, dass sie so nie mög- lich werden würden. Wir empfehlen diese Anleitung mit Ihrem BP50 vor sich durchzulesen, damit Sie die einzelnen Features verstehen können. Bestandteile Bevor Sie loslegen, stellen Sie bitte sicher, ob die unten aufgeführte Liste vollständig vorhanden ist:...

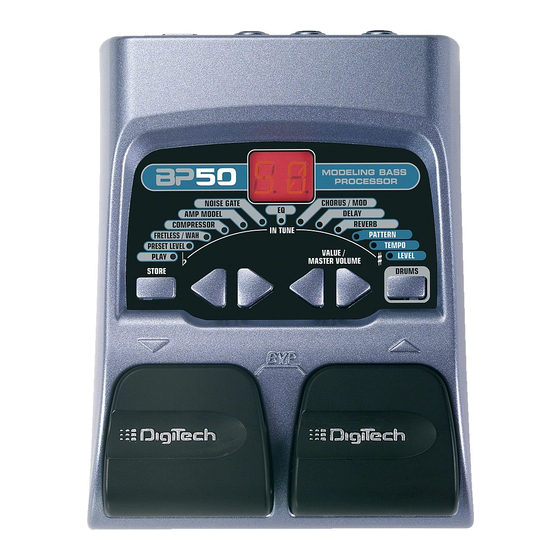

- Seite 3 VORDERSEITE Fußtaster: Diese Fußtaster werden dazu verwendet um Presets auszuwählen, das Stimmgerät zu aktivie- ren oder das BP50 in den Bypass Modus zu schalten.
- Seite 4 Die "Werte" Taster führen abhängig von der Betriebsart verschiedene Funktionen aus. In der "Play" Betriebsart sind diese Taster für die Gesamtlautstärke des BP50 verantwortlich. In der "Edit" Betriebsart justieren diese Taster den ausgewählten Effekt. Diese Taster ändern zusätzlich das Pattern, Tempo und Level, sobald der Schlagzeugcomputer aktiviert ist.
- Seite 5 Um die Gesamtlautstärke, das Wah und das Whammy zu kontrollieren, haben Sie die Möglichkeit an diese Buchse ein passives Volumenpedal anzuschließen. 4. Power Input: An dieser Buchse schließen Sie die Stromversorgung an. Verwenden Sie ausschließlich das originale PS200R Netzteil, um das BP50 mit Strom zu versorgen.
-
Seite 6: Anschlussmöglichkeiten
Es gibt viele verschiedene Anschlussmöglichkeiten beim BP50. Die nun folgenden Schaubilder zeigen die Verbindungsmöglichkeiten einiger Optionen. Bevor Sie das BP50 an Ihren Verstärker anschließen, stellen Sie sicher, dass die Lautstärke an Ihrem Verstärker herunter gedreht ist, und dass die Stromversorgung am BP50 nicht eingesteckt ist. Es gibt keine An- oder Ausschalter am BP50. - Seite 7 Stereo Betriebsart zu erzielen, schließen Sie Ihren Bass zuerst am Eingang des BP50 an. Schließen Sie ein TRS "Y" Stereo Kabel oder wahlweise einen Kopfhörer am Ausgang des BP50 an. Falls Sie ein "Y" Kabel benutzen, schließen Sie die andere Seite des Kabels wahlweise an zwei seperate Verstärker oder an den Eingängen eines Mischpults an.
- Seite 8 Das BP50 wird von 6AA Batterien mehr als 15 Stunden mit Strom versorgt. Das Batteriefach befindet sich auf der Unterseite des BP50. Das folgende Schaubild zeigt, wie man die Batterien in das Fach einlegt. Bemerkung: Achten Sie darauf, die Batterien gemäß...
-
Seite 9: Die Presets
Ziehen Sie dieses Kabel aus der Eingangsbuchse wieder heraus, deaktivieren Sie die Stromversorgung, schalten Sie das BP50 aus. Schalten Sie jetzt Ihre Verstärker ein und stellen Sie die Lautstärke auf das gewünschte Level. Um die Lebensdauer der Batterien zu verlängern, ziehen Sie das Instrumentenkabel am Eingang des BP50 heraus, wenn Sie das BP50 nicht benutzen wollen. - Seite 10 Das Stimmgerät Mit dem eingebauten Stimmgerät können Sie sich schnell versichern, ob Ihr Bass korrekt gestimmt ist. Durch gleichzei- tiges Drücken und Halten der beiden Fußtaster aktivieren Sie das Stimmgerät. Die Buchstabenkombinationen "tu" zeigt Ihnen an, dass Sie sich in der Stimmgerät Betriebsart befinden. Um den Stimmvorgang zu beginnen, spielen Sie eine Note auf Ihrem Bass.
- Seite 11 Sie lediglich eine der beiden Fußtaster drücken. DAS VERÄNDERN UND DAS ERSCHAFFEN EINES PRESETS Mit dem BP50 können Sie entweder komplett neue Presets erschaffen oder schon existierende Presets so abän- dern, dass diese für Ihre Anwendung optimiert sind. Um einen Sound zu schaffen oder abzuändern, müssen Sie mit einem "User"...
- Seite 12 Sie nach dem Aus- oder Umschalten in einen anderen Programmspeicherplatz (Preset) weiterhin darauf zugreifen möchten. Wenn Sie die Veränderungen im Preset nicht abspeichern, gehen Sie Ihnen nach dem Wechseln des Presets oder dem Ausschalten des BP50 für immer verloren.
- Seite 13 Abspeichern bzw das Kopieren eines Presets Wenn Sie Veränderungen in einem der Presets vorgenommen haben, wollen Sie diese natürlich auch in einem der 40 Anwender (User) Speicherplätze abspeichern (Nr.1 bis 40). Die folgenden Schritte zeigen Ihnen, wie man ein Preset abspeichert oder es an einen anderen Programmspeicherplatz kopiert: Drücken Sie die "Store"...
-
Seite 14: Beschreibung Der Effekte
Jeder Effekt des BP50 kann so programmiert werden, dass er Ihren eigenen Anforderungen und Erwartungen entspricht. Das Verständnis, wie diese Effekte Einfluss auf Ihren Sound haben, hilft Ihnen Ihren persönlichen Sound zu entwickeln. Die nun folgende Übersicht der Effekte des BP50 umschreibt, was die einzelnen Effekte tun: Preset Level "Preset Level"... - Seite 15 Fretless/Wah Type (Typus) - Die "Value" (Werte) Taste lässt Sie zwischen dem "Fretless" Simulator und dem "Wah" Effekt wählen. Der "Fretless" Simulator gibt Ihnen 30 Varianten zur Auswahl (10-39), 3 "fretless voicings" mit jeweils 10 Variationen. Die erste Stelle in der Anzeige indiziert Ihnen das "Voicing", das gerade anliegt und die zweite Stelle zeigt Ihnen die "fretless" Variation (0 - 9) an.
- Seite 16 Any trademarks are the property of their respected companies and are in no way associated with DigiTech. Ein EQ wird dazu eingesetzt um die tonale Ansprache Ihres Bass Signals zu formen. Der EQ im BP50 ist der Klangregelung an Verstärkern ähnlich. Die Werte 1 - 4 verringern den Anteil des angewählten Frequenzbandes, der Wert 5 ist neutral oder als Wert 0 zu betrachten.
-
Seite 17: Noise Gate
Noise Gate (Rauschunterdrückung) Das Noise Gate steht Ihnen zur Rauschunterdrückung zur Verfügung. Die "Autoswell" Einstellung liefert Ihnen einen Effekt ,der einem automatischen Lautstärkeanstieg mit verschie- denen Anstiegszeiten gleicht. Die unterschiedlichen Bässe und deren Tonabnehmer erfordern verschiedene Schwellenwerte. Wählen Sie eine Einstellung, die Ihr Signal komplett ausblendet sobald Sie nicht spielen, als niedrigste Einstellung. - Seite 18 Flange (F1 - F9) Ein Flanger ist im Prinzip ein ähnlicher Effekt wie der Chorus, lediglich das verzögerte Signal ist kürzer und wird wiederholt. Das Ergebnis ist ein Klang, der eine Auf- und Abbewegung zu haben scheint. Sie können mittels der Werte Taste neun verschiedene Einstellungen des Flangers aufrufen.
- Seite 19 Envelope Filter (E1 - E9) Der Envelope Filter ist ein dynamischer Wah Effekt, der Ihrem Bass-Sound auf der Grundlage Ihrer Anschlagsintensität verändert. Beim Benutzen der Value Taste können Sie aus neuen Einstellungen wählen. Detune (d1 - d9) Das Detune Modul macht eine Kopie Ihres Originalsignals, verstimmt diese Kopie leicht und addiert sie wieder- um zu dem Originalsignal dazu.
- Seite 20 Y8 = H Octave down Delay Das BP50 besitzt drei verschiedene Delay Arten, Mono (d), Analog (A) und Ping Pong (P). Jede dieser Delay Arten ist mit einer 2 Sekunden Verzögerungszeit ausgelegt. Zwei verschiedene Parameter werden dazu benutzt, um die jeweilige Delay Art einzustellen: Delay Variation und Delay Zeit. Der erste, der beiden Parameter ist die Delay Variation oder der Delay Typus, der Ihnen ermöglicht, die Art des Delays auszuwählen und gleichzeitig die...
- Seite 21 d, A, P1 = 5% fback, level 15 d, A, P4 = 5% fback, level 30 d, A, P7 = 5% fback, level 50 d, A, P2 = 25% fback, level 15 d, A, P5 = 25% fback, level 30 d, A, P8 = 25% fback, level 50 d, A, P3 = 50% fback, level 15 d, A, P6 = 50% fback, level 30...
-
Seite 22: Andere Funktionen
1. Schalten Sie das BP50 aus. 2. Drücken Sie die "Drums" Taste und halten Sie diese gedrückt beim Wiedereinschalten des BP50. Warten Sie bis die Anzeige Ihnen durch das Symbol "CAb inEt On" signalisiert, dass die globale Lautsprecher Simulation aktiviert ist. -
Seite 23: Factory Reset (Das Wiederherstellen Der Werkseinstellungen)
2. Drücken Sie die "Edit" Taste und halten Sie sie gedrückt. 3. Schalten Sie das BP50 wieder ein, indem Sie ein Kabel in den Eingang des BP50 anschließen. 4. Zeigt Ihnen die Anzeige die Symbole "--" drücken Sie die "Store" Taste. Die Anzeige zeigt nun "rE". -
Seite 24: Spezifikationen
1- 1/4" Stereo TRS Buchse (kann als Kopfhörer Ausgang benutzt werden) Control in: 1/4" Eingang (benutzen Sie ein passives Lautstärke Pedal) A/D/A: 24bit Delta Sigma Stromversorgung: 6AA Batterien oder der DigiTech PS200R Netzadapter Leistungsaufnahme: 5 Watt maximal Batterielebensdauer: > 15 Stunden Daueranwendung Speicher: 40 User/40 Factory Speicherplätze... - Seite 25 Preset List (User/Factory) 1 / 41 Punchy 21 / 61 Fuzz Phase 2 / 42 Phased Hall 22 / 62 Sparkle Grit 3 / 43 Basic Sub 23 / 63 Detuned Room 4 / 44 Funky Filter 24 / 64 Flange Plate 5 / 45 Chorus Hall...
