MONTAGEANLEITUNG

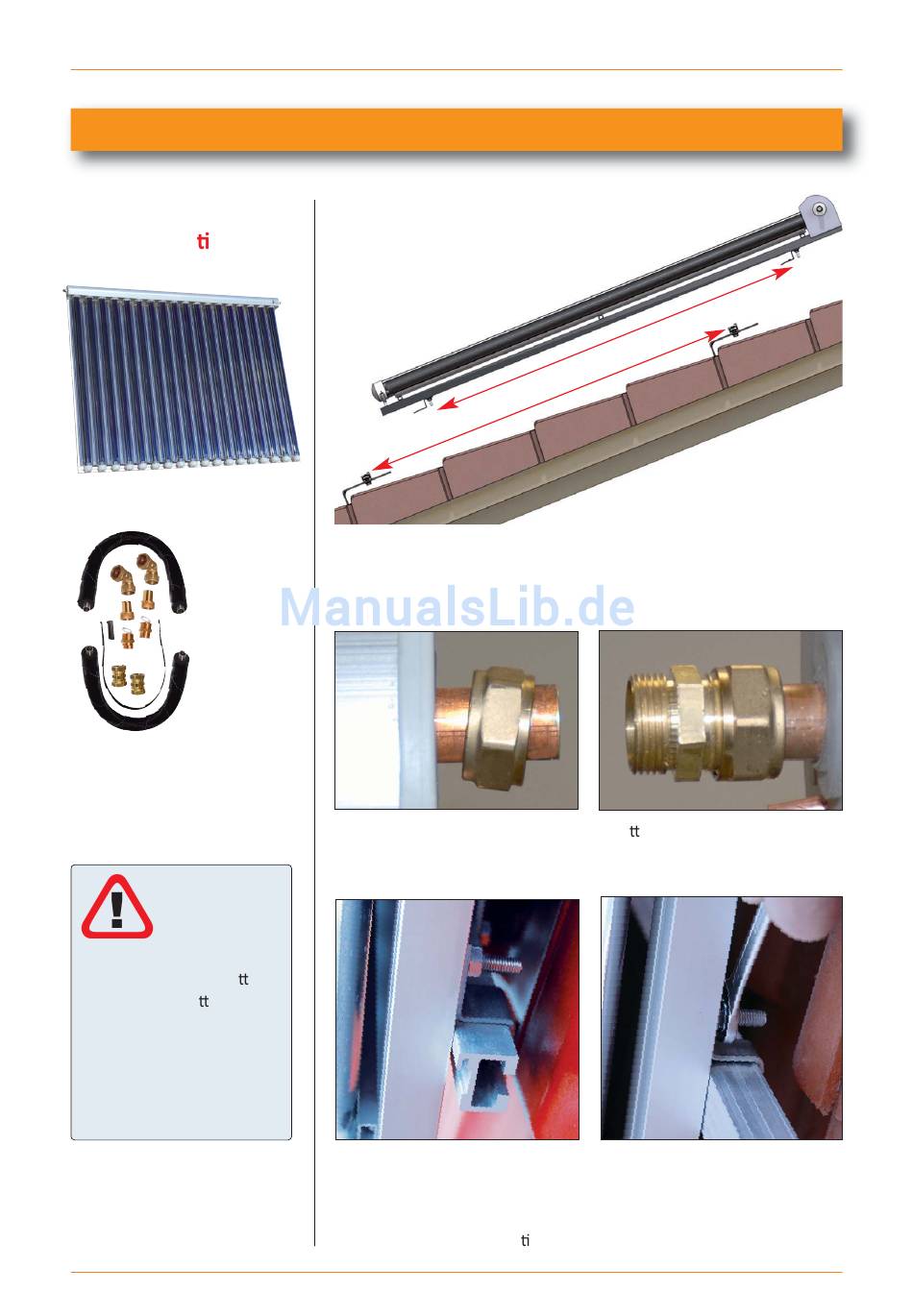

Montage und Anschluss der Kollektoren

Diese Teile
werden benö gt:
Kollektoren
CPC‐Anschlussset
Klemmringverschraubungen
vor der Montage mit Fe
(z.B. Fermit) einfe en.
Prüfen Sie unbedingt die feste
und sichere Montage der Kol‐
lektoren und die ordentliche
Verschraubung der Kollektor‐
verbindungen.
14
Hochleistungs‐Röhrenkollektor CPC
1 Vor dem Einhängen der Kollektoren in die Schienen sollten die Ab‐
stände nochmals kontrolliert und anhand der Montagemaße der Schie‐
nen eingestellt werden. Jetzt die Kollektoren in die untere Schiene
einhängen.
2 Die Kollektoren passend mit der eingefe eten Verschraubung zusam‐
menschieben. Die Verschraubung mit Gabelschlüsseln unter Gegenhal‐
ten festziehen.
3 Die oberen (handfest angezogenen Bügel) nach unten schieben,
bis die Nase der Haltebügel in die Nut der Schiene einrastet.
Jetzt wird mit einem 13er Schlüssel der Bügel festgezogen.
Somit ist die Tragekonstruk on sicher verankert.
