ATMOS KC25S Bedienungsanleitung Seite 58

39. Ersatzteile
Feuerbeständiges Formstück - hinterer/ vorderer Würfel
Feuerbeständiges Formstück - Kugleraum
Abzugsventilator (S) (Code: S0131)
Hauptschalter mit Kontrollleuchte (Grün) (Code: S0091)
Umschalter (Schalter) I-O-II (Code: S0096)
Thermometer (Code: S0041)
Regelthermostat (Kessel-Thermostat) (Code: S0021)
Sicherheitsthermostat - zweikreis (Code: S0068)
Rauchgasthermostat - zweikreis (Code: S0078)
Türdichtung - Schnur 18 x 18 - (Code: S0241)
Türdichtung - Schnur für Brenner - 16 x 16 (Code: S0177)
Sicherheitsthermostat für Pumpe 95 °C (Code: S0053)
Sicherung (6,3A) T6,3A/1500 - typ H (Code: S0200)
Kondensator für Abzugsventilator UCJ4C52 - 1µF (Code: S0171)
Abgasbremser – entlang dem Kugelraum (Code: S0430)
Umlaufrad des Ventilators Ø150 - klein (Code: S0141)
Modul AD03 (Code: P0436)
VORSICHT – für die Kessel KC25S mit einbau für Brenner ist der Abzugsventilator
UCJ4C52 mit Umlaufrad Ø 150 mm vorgesehen.
Austausch von Teilen der Rostmechanik

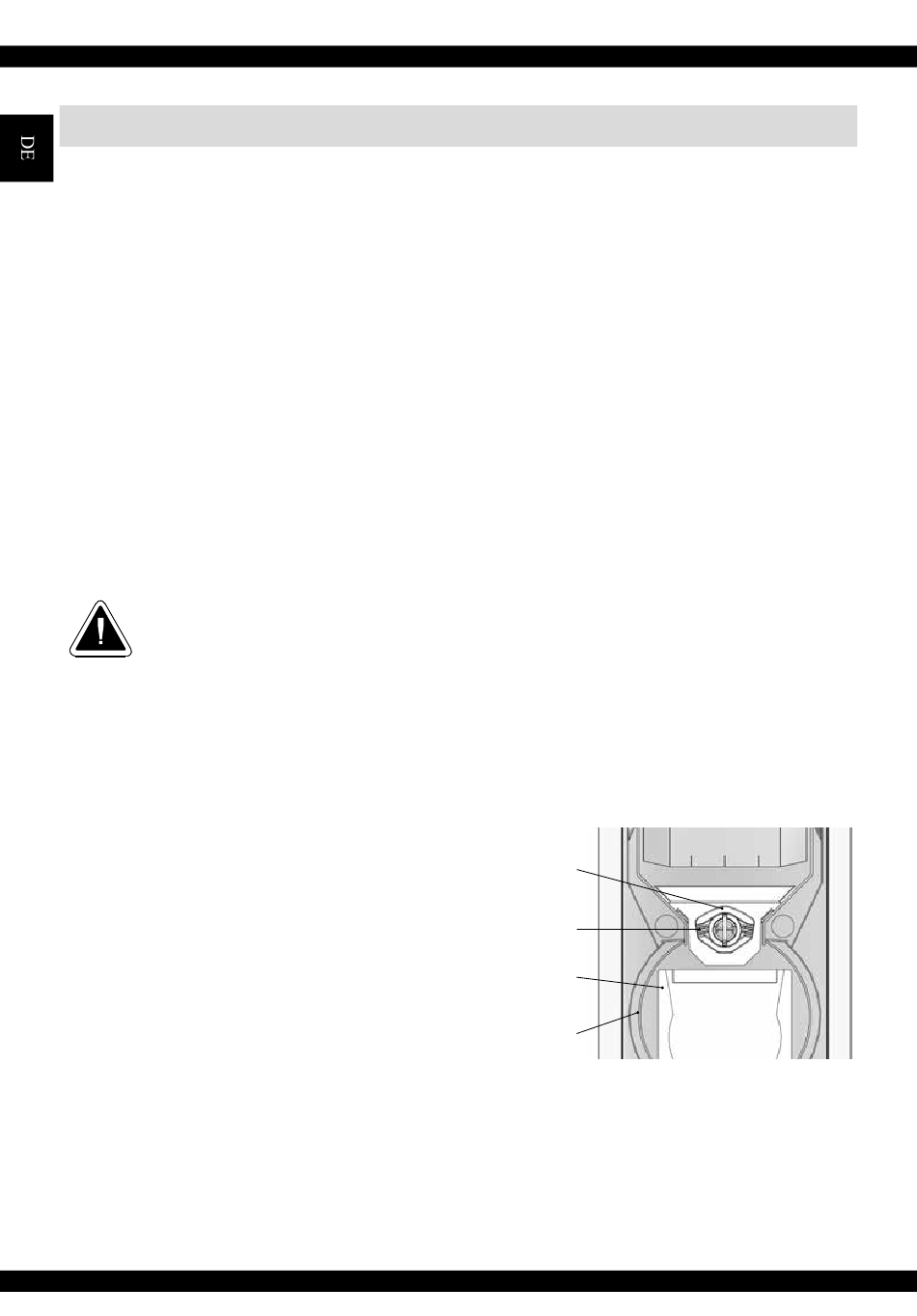

Schnitt der Rostmechanik
1 - Rost (1 Segment)
2 - Kanäle sekundäre Luft
3 - runde Brennkammer
4 - Kesselkörper
Um die Teile der Rostmechanik auszutauschen, muss die
Seiten- und Frontplatte des Kessels abgebaut (demontiert) wer-
den. Bei der Demontage wird zuerst die Zugstange der Anhei-
zklappe gelöst und im hinteren Bereich der Instrumententafel
(Verkleidung) die Sicherungsschraube herausgeschraubt. Nun ziehen wir die Instrumententafel nach
vorn und klappen diese zur Seite. Nun demontieren wir eines der Seitenbleche und als Letztes ne-
hmen wir die Frontverkleidung ab und ziehen den Rosthebel heraus. Zur Demontage der eigentliche
Rostmechanik lösen wir die Sicherungsschraube mit Unterlegscheibe und ziehen das Rostrohr he-
raus. Beim Herausziehen fallen die einzelnen Rostsegmente raus. Nachdem Sie das Rohr vollständig
herausgenommen haben, können wir auch die Keramikwürfel an den Rostseiten entnehmen. Bevor
58-DE
Bedienungsanleitung - DE
www.atmos.eu
/5/, /23/
/10/, /12/, /14/
/4/
/20/
/21/
/18/
/24/
/7/
/30/
/26/
/35/
/31/
/42/
/29/
/27/
1
2
3
4
