Bauanleitung 116.301
Elektromotor Easy
1

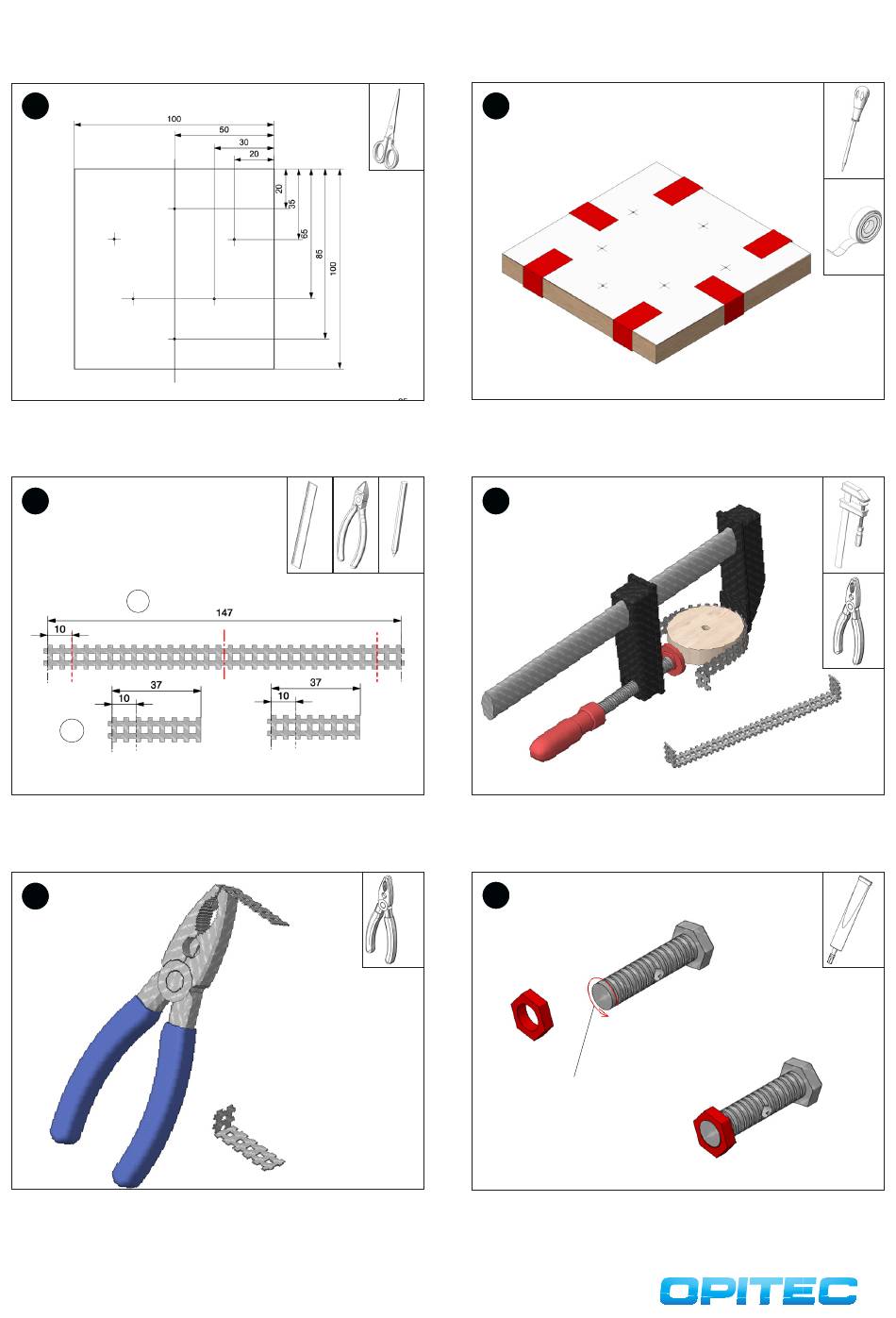

Schablone (Seite 3) für die Grundplatte (1) ausschneiden.
3
2a
2b
Einen Lochblechstreifen (2a) auf 147 mm Länge kürzen und auf beiden
Seiten die Biegekante markieren. Vom zweiten Streifen (2b) zwei Teile
(37mm) ablängen und Biegekante markieren.
5
Die beiden Lochblechstreifen (2b) wie abgebildet mit der Kombizange
gleichmäßig an der Biegekante 90°umbiegen.
2
2
Schablone mit Klebefilm auf der Grundplatte fixieren und die Position
der Schrauben mit dem Vorstecher markieren.
4
Die Enden des Lochblechstreifen (2a) mit der Kombizange 90° umbie-
gen. Dann den Streifen wie abgebildet über das mitgelieferte Holzrad
(14) gleichmäßig biegen.
6
Sekundenkleber
auftragen
Die Mutter der Gewindeschraube (6) wie abgebildet aufschrauben und
mit Sekundenkleber fixieren.
