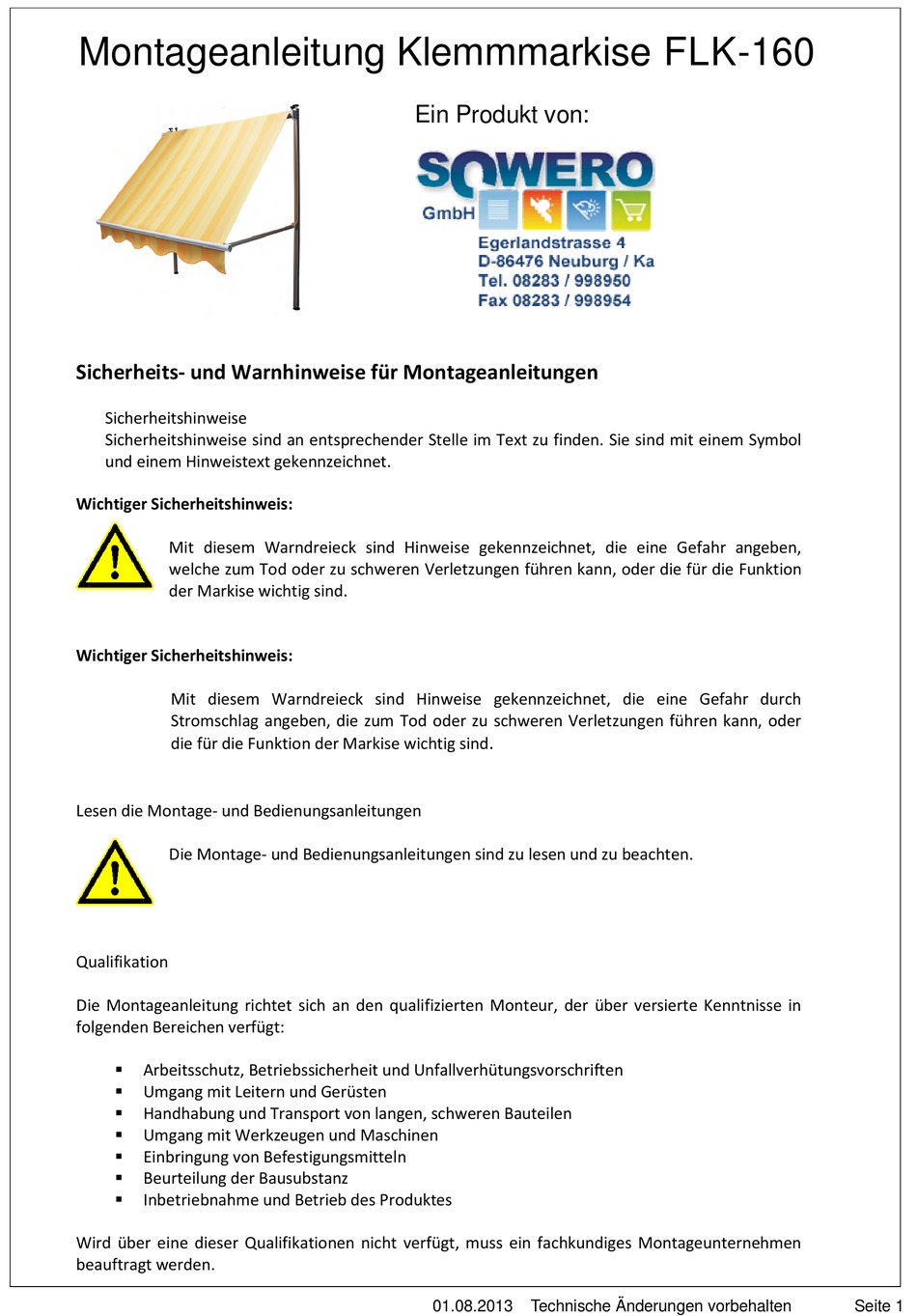

Montageanleitung Klemmmarkise FLK-160
Sicherheits- und Warnhinweise für Montageanleitungen
Sicherheitshinweise
Sicherheitshinweise sind an entsprechender Stelle im Text zu finden. Sie sind mit einem Symbol
und einem Hinweistext gekennzeichnet.
Wichtiger Sicherheitshinweis:
Mit diesem Warndreieck sind Hinweise gekennzeichnet, die eine Gefahr angeben,
welche zum Tod oder zu schweren Verletzungen führen kann, oder die für die Funktion
der Markise wichtig sind.
Wichtiger Sicherheitshinweis:
Mit diesem Warndreieck sind Hinweise gekennzeichnet, die eine Gefahr durch
Stromschlag angeben, die zum Tod oder zu schweren Verletzungen führen kann, oder
die für die Funktion der Markise wichtig sind
Lesen die Montage- und Bedienungsanleitungen
Die Montage- und Bedienungsanleitungen sind zu lesen und zu beachten.
Qualifikation
Die Montageanleitung richtet sich an den qualifizierten Monteur, der über versierte Kenntnisse in
folgenden Bereichen verfügt:
Arbeitsschutz, Betriebssicherheit und Unfallverhütungsvorschriften
§
Umgang mit Leitern und Gerüsten
§
Handhabung und Transport von langen, schweren Bauteilen
§
Umgang mit Werkzeugen und Maschinen
§
Einbringung von Befestigungsmitteln
§
Beurteilung der Bausubstanz
§
Inbetriebnahme und Betrieb des Produktes
§
Wird über eine dieser Qualifikationen nicht verfügt, muss ein fachkundiges Montageunternehmen
beauftragt werden.
Ein Produkt von:
.
01.08.2013
Technische Änderungen vorbehalten
Seite 1
