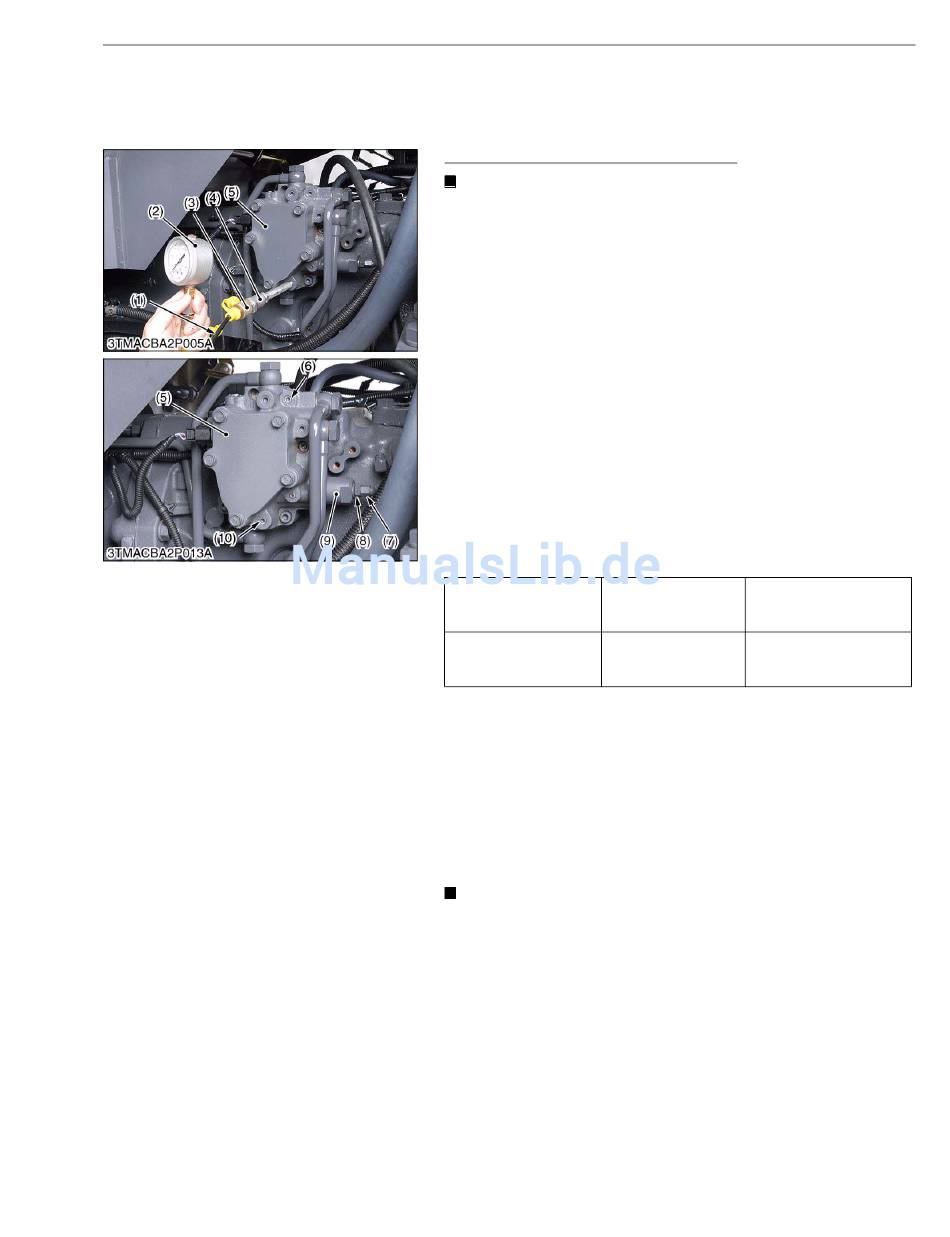

3. PRÜFEN UND EINSTELLEN
[1] ZAPFWELLENKUPPLUNG
Betriebsdruck der Zapfwellenkupplung
WICHTIG
• Während der Überprüfung darf das Kreuzgelenk des Anbau-
geräts nicht mit der Zapfwelle des Traktors verbunden wer-
den.
• Hauptschalthebel und Wendeschalthebel in Neutralstellung
bringen.
• Den Feststellbremshebel in Parkposition ziehen.
1. Das Montagegestell unter das Getriebegehäuse stellen.
2. Linkes Hinterrad und linken Kotflügel abbauen.
3. Das Montagegestell unter das linke Hinterachsgehäuse stellen.
4. Die Verschlussschraube R1/8 (10) am Magnetventil (2) heraus-
drehen.
5. Adapter R1/8 (4), Verschraubung (3), Kabel (1) und Manometer
(2) zusammenbauen.
6. Den Motor starten und auf Höchstdrehzahl einstellen.
7. Den Zapfwellenschalter einschalten und den Öldruck messen.
8. Ist der Druck nur bei eingerückter Zapfwellenkupplung niedrig,
muss die Hydraulik der Zapfwellenkupplung überprüft werden.
9. Liegt der Messwert nicht innerhalb der Werksspezifikation, den
Systemdruck messen und, falls erforderlich, mit dem Überdruck-
ventil (9) einstellen.
Zapfwellendruck
(Zapfwellenschalter in
Werksspezifikation
Stellung EIN)
Zapfwellendruck
(Zapfwellenschalter in
Werksspezifikation
Stellung AUS)
Bedingung
• Motordrehzahl: ca. 2600 min
• Öltemperatur : 45 bis 55 °C
113 bis 131 °F
(Hinweis)
• Die Kontermuttern (7) und (8) abschrauben, dann die Stell-
schraube drehen.
• Stellschraube im Uhrzeigersinn drehen → Druck erhöhen.
• Stellschraube gegen den Uhrzeigersinn drehen → Druck verrin-
gern.
HINWEIS
• Gewindenennmaß der Verschlussschraube: R1/8
(1) Messschlauch
(2) Manometer
(3) Verschraubung
(4) Adapter
(5) Magnetventil
N2-S3
KUPPLUNG
2,16 bis 2,26 MPa
21,6 bis 22,5 bar
312,91 bis 327,14 psi
No pressure
-1
(U/Min)
(6) Verschlussschraube (Messan-
schluss für Systemdruck)
(7) Kontermutter
(8) Kontermutter
(9) Überdruckventil (Systemdruck)
(10) Verschlussschraube (Messan-
schluss, Zapfwellenkupplung)
