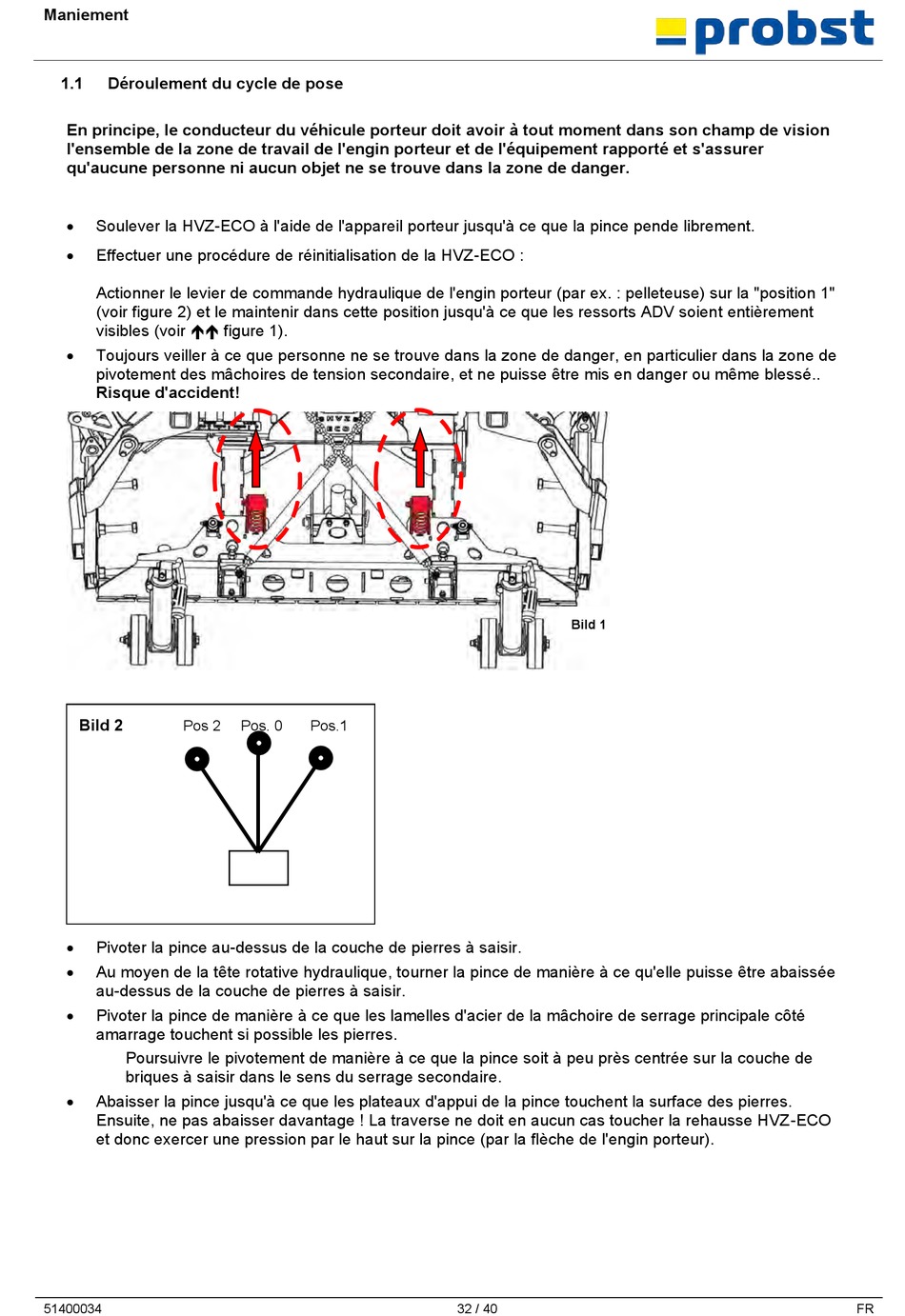

probst HVZ-ECO Betriebsanleitung Seite 132

Maniement
1.1 Déroulement du cycle de pose
En principe, le conducteur du véhicule porteur doit avoir à tout moment dans son champ de vision
l'ensemble de la zone de travail de l'engin porteur et de l'équipement rapporté et s'assurer
qu'aucune personne ni aucun objet ne se trouve dans la zone de danger.
Soulever la HVZ-ECO à l'aide de l'appareil porteur jusqu'à ce que la pince pende librement.
•
• Effectuer une procédure de réinitialisation de la HVZ-ECO :
Actionner le levier de commande hydraulique de l'engin porteur (par ex. : pelleteuse) sur la "position 1"
(voir figure 2) et le maintenir dans cette position jusqu'à ce que les ressorts ADV soient entièrement
visibles (voir  figure 1).
• Toujours veiller à ce que personne ne se trouve dans la zone de danger, en particulier dans la zone de
pivotement des mâchoires de tension secondaire, et ne puisse être mis en danger ou même blessé..
Risque d'accident!
Bild 2
Pos 2
Pivoter la pince au-dessus de la couche de pierres à saisir.
•
Au moyen de la tête rotative hydraulique, tourner la pince de manière à ce qu'elle puisse être abaissée
•
au-dessus de la couche de pierres à saisir.
Pivoter la pince de manière à ce que les lamelles d'acier de la mâchoire de serrage principale côté
•
amarrage touchent si possible les pierres.
Poursuivre le pivotement de manière à ce que la pince soit à peu près centrée sur la couche de
briques à saisir dans le sens du serrage secondaire.
• Abaisser la pince jusqu'à ce que les plateaux d'appui de la pince touchent la surface des pierres.
Ensuite, ne pas abaisser davantage ! La traverse ne doit en aucun cas toucher la rehausse HVZ-ECO
et donc exercer une pression par le haut sur la pince (par la flèche de l'engin porteur).
51400034
Pos. 0 Pos.1
Bild 1
32 / 40 FR
