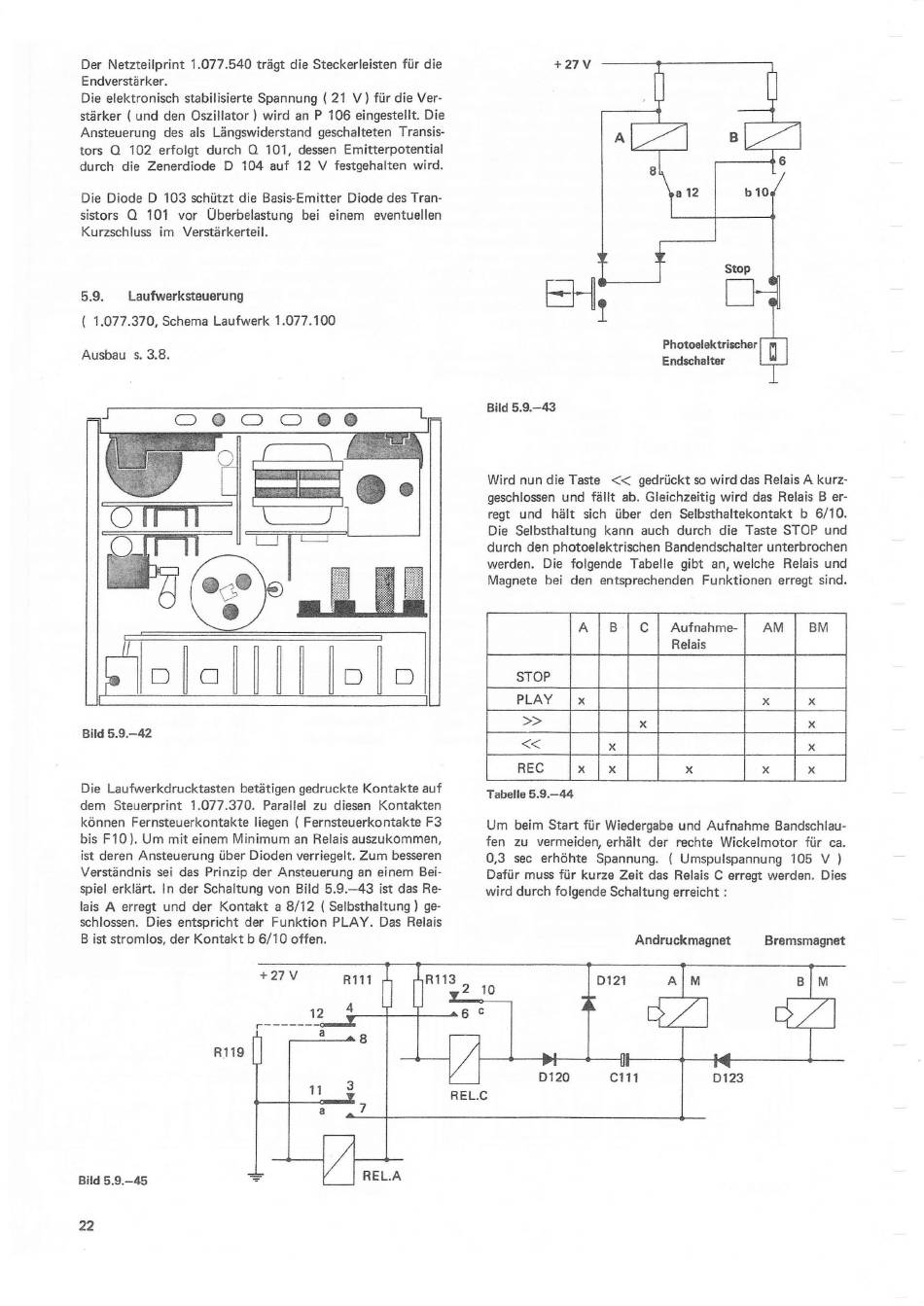

Der Netzteilprint 1.077.540 trägt die Steckerleisten für die
E ndverstä rker.
Die elektronisch stabilisierte Spannung ( 21 V) für die Ver-
stärker ( und den Oszillator ) wird an P 106 eingestellt. Die
Ansteuerung des als Längswiderstand geschalteten Transis-
tors
Q
102 erfolgt durch
Q
101, dessen Emitterpotential
durch die Zenerdiode D 104 auf 12 V festgehalten wird.
Die Diode D 103 schützt die Basis-Emitter Diode des Tran-
sistors Q 101 vor Überbelastung bei einem eventuellen
Kurzschluss im VerstärkerteiL
5.9. Laufwerksteuerung
( 1.077.370, Schema Laufwerk 1.077 . 100
Ausbau s. 3.8.
Bild 5.9.-42
Die Laufwerkdrucktasten betätigen gedruckte Kontakte auf
dem Steuerprint 1.077 .370. Parallel zu diesen Kontakten
können Fernsteuerkontakte liegen ( Fernsteuerkontakte F3
bis F 10 ). Um mit einem Minimum an Relais auszukommen,
ist deren Ansteuerung über Dioden verriegelt. Zum besseren
Verständnis sei das Prinzip der Ansteuerung an einem Bei-
spiel erklärt. In der Schaltung von Bild 5.9.-43 ist das Re-
lais A erregt und der Kontakt a 8/12 ( Selbsthaltung) ge-
schlossen. Dies entspricht der Funktion PLAY. Das Relais
Bist stromlos, der Kontakt b 6/10 offen.
+27V
A
Bild 5.9.-43
a 12 b10
Stop
Photoelektrischer
Endschalter
Wird nun die Taste
<<
gedrückt so wird das Relais A kurz-
geschlossen und fällt ab. Gleichzeitig wird das Relais B er-
regt und hält sich über den Selbsthaltekontakt b 6/10.
Die Selbsthaltung kann auch durch die Taste STOP und
durch den photoelektrischen Bandendschalter unterbrochen
werden. Die folgende Tabelle gibt an, welche Relais und
Magnete bei den entsprechenden Funktionen erregt sind.
A B
c
Aufnahme- AM BM
Relais
STOP
PLAY
X X X
>>
X X
<<
X
X
REC
X X X X
X
Tabelle 5.9.-44
Um beim Start für Wiedergabe und Aufnahme Bandschlau-
fen zu vermeiden, erhält der rechte Wickelmotor für ca.
0,3 sec erhöhte Spannung. ( Umspulspannung 105 V )
Dafür muss für kurze Zeit das Relais C erregt werden. Dies
wird durch folgende Schaltung erreicht :
Andruckmagnet Bremsmagnet
R113
2
lO
.;......-+--+--.... 6
c
0121
R119
11
3
REL.C
0123
a
7
Bild 5.9.- 45
REL.A
22
