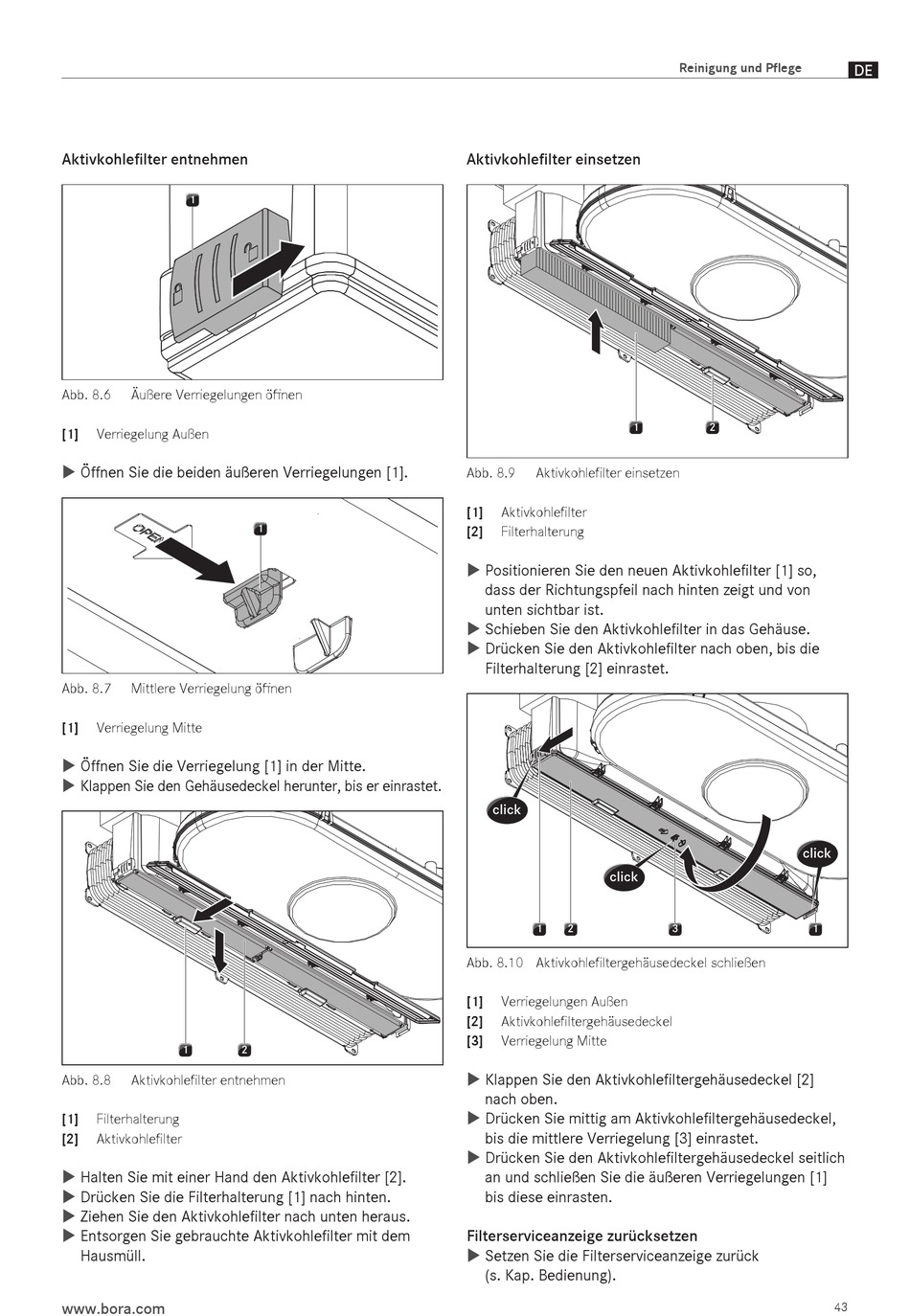

Aktivkohlefilter entnehmen
1
Abb. 8.6
Äußere Verriegelungen öffnen
[1]
Verriegelung Außen
Öffnen Sie die beiden äußeren Verriegelungen [1].
X
X
Abb. 8.7
Mittlere Verriegelung öffnen
[1]
Verriegelung Mitte
Öffnen Sie die Verriegelung [1] in der Mitte.
X
X
Klappen Sie den Gehäusedeckel herunter, bis er einrastet.
X
X
1
Abb. 8.8
Aktivkohlefilter entnehmen
[1]
Filterhalterung
[2]
Aktivkohlefilter
Halten Sie mit einer Hand den Aktivkohlefilter [2].
X
X
Drücken Sie die Filterhalterung [1] nach hinten.
X
X
Ziehen Sie den Aktivkohlefilter nach unten heraus.
X
X
Entsorgen Sie gebrauchte Aktivkohlefilter mit dem
X
X
Hausmüll.
www.bora.com
1
2
Aktivkohlefilter einsetzen
1
Abb. 8.9
Aktivkohlefilter einsetzen
[1]
Aktivkohlefilter
[2]
Filterhalterung
Positionieren Sie den neuen Aktivkohlefilter [1] so,
X
X
dass der Richtungspfeil nach hinten zeigt und von
unten sichtbar ist.
Schieben Sie den Aktivkohlefilter in das Gehäuse.
X
X
Drücken Sie den Aktivkohlefilter nach oben, bis die
X
X
Filterhalterung [2] einrastet.
click
click
1
2
Abb. 8.10 Aktivkohlefiltergehäusedeckel schließen
[1]
Verriegelungen Außen
[2]
Aktivkohlefiltergehäusedeckel
[3]
Verriegelung Mitte
Klappen Sie den Aktivkohlefiltergehäusedeckel [2]
X
X
nach oben.
Drücken Sie mittig am Aktivkohlefiltergehäusedeckel,
X
X
bis die mittlere Verriegelung [3] einrastet.
Drücken Sie den Aktivkohlefiltergehäusedeckel seitlich
X
X
an und schließen Sie die äußeren Verriegelungen [1]
bis diese einrasten.
Filterserviceanzeige zurücksetzen
Setzen Sie die Filterserviceanzeige zurück
X
X
(s. Kap. Bedienung).
Reinigung und Pflege
2
click
3
1
43
