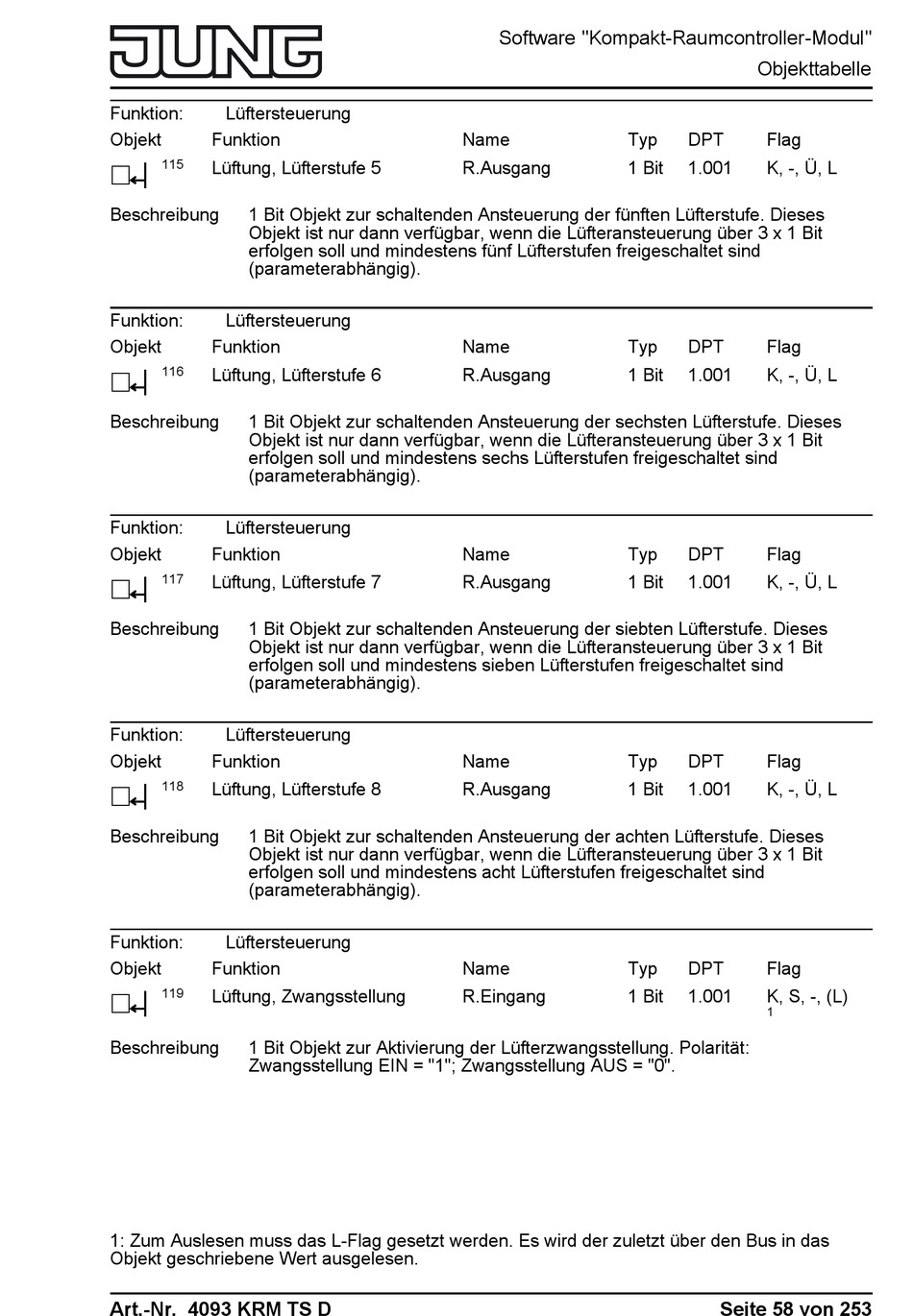

Jung 4093 KRM TS D Produktdokumentation Seite 58

Funktion: Lüftersteuerung
Objekt Funktion
115
Lüftung, Lüfterstufe 5
h
Beschreibung 1 Bit Objekt zur schaltenden Ansteuerung der fünften Lüfterstufe. Dieses
Objekt ist nur dann verfügbar, wenn die Lüfteransteuerung über 3 x 1 Bit
erfolgen soll und mindestens fünf Lüfterstufen freigeschaltet sind
(parameterabhängig).
Funktion: Lüftersteuerung
Objekt Funktion
116
Lüftung, Lüfterstufe 6
h
Beschreibung 1 Bit Objekt zur schaltenden Ansteuerung der sechsten Lüfterstufe. Dieses
Objekt ist nur dann verfügbar, wenn die Lüfteransteuerung über 3 x 1 Bit
erfolgen soll und mindestens sechs Lüfterstufen freigeschaltet sind
(parameterabhängig).
Funktion: Lüftersteuerung
Objekt Funktion
117
Lüftung, Lüfterstufe 7
h
Beschreibung 1 Bit Objekt zur schaltenden Ansteuerung der siebten Lüfterstufe. Dieses
Objekt ist nur dann verfügbar, wenn die Lüfteransteuerung über 3 x 1 Bit
erfolgen soll und mindestens sieben Lüfterstufen freigeschaltet sind
(parameterabhängig).
Funktion: Lüftersteuerung
Objekt Funktion
118
Lüftung, Lüfterstufe 8
h
Beschreibung 1 Bit Objekt zur schaltenden Ansteuerung der achten Lüfterstufe. Dieses
Objekt ist nur dann verfügbar, wenn die Lüfteransteuerung über 3 x 1 Bit
erfolgen soll und mindestens acht Lüfterstufen freigeschaltet sind
(parameterabhängig).
Funktion: Lüftersteuerung
Objekt Funktion
119
Lüftung, Zwangsstellung
h
Beschreibung 1 Bit Objekt zur Aktivierung der Lüfterzwangsstellung. Polarität:
Zwangsstellung EIN = "1"; Zwangsstellung AUS = "0".
1: Zum Auslesen muss das L-Flag gesetzt werden. Es wird der zuletzt über den Bus in das
Objekt geschriebene Wert ausgelesen.
Art.-Nr. 4093 KRM TS D
Software "Kompakt-Raumcontroller-Modul"
Name Typ
R.Ausgang 1 Bit
Name Typ
R.Ausgang 1 Bit
Name Typ
R.Ausgang 1 Bit
Name Typ
R.Ausgang 1 Bit
Name Typ
R.Eingang 1 Bit
Objekttabelle
DPT Flag
1.001 K, -, Ü, L
DPT Flag
1.001 K, -, Ü, L
DPT Flag
1.001 K, -, Ü, L
DPT Flag
1.001 K, -, Ü, L
DPT Flag
1.001 K, S, -, (L)
1
Seite 58 von 253
