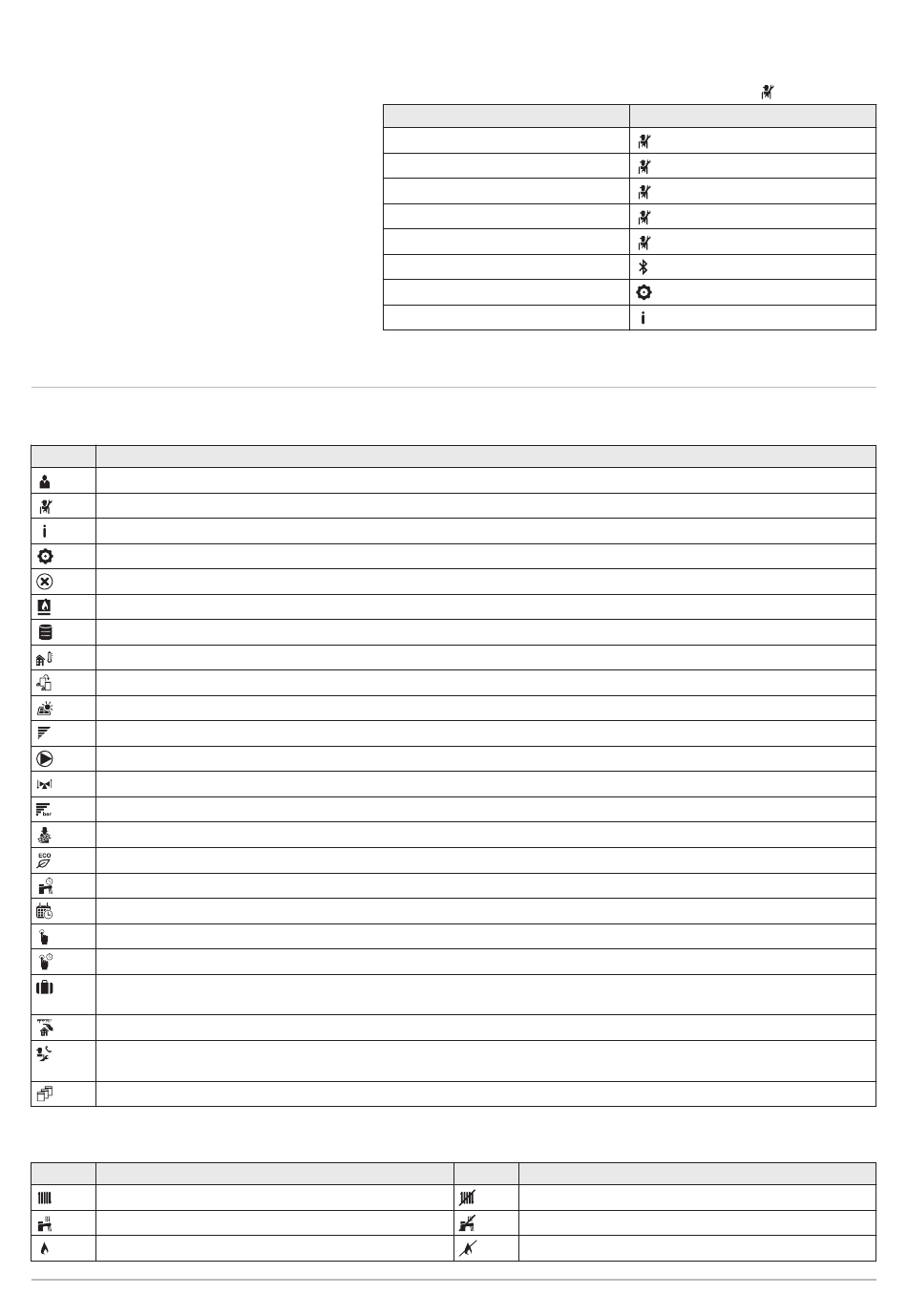

6.2.4
Beschreibung der Display-Symbole
Tab.26
Symbole
Symbol Beschreibung
Benutzermenü: Parameter auf Benutzerebene können konfiguriert werden.
Fachhandwerkermenü: Parameter auf Fachhandwerkerebene können konfiguriert werden.
Informationsmenü: Verschiedene Momentanwerte können ausgelesen werden.
Systemeinstellungen: Die Systemparameter können konfiguriert werden.
Fehleranzeige.
Gaskessel-Anzeige.
Trinkwasserspeicher ist angeschlossen.
Der Außentemperaturfühler ist angeschlossen.
Kesselnummer im Kaskadensystem.
Der Solar-Trinkwasserbereiter ist eingeschaltet und sein Wärmeniveau wird angezeigt.
Brennerausgangsleistung (1 bis 5 Balken, wobei jeder Balken für 20 % Ausgangsleistung steht).
Die Pumpe ist in Betrieb.
Anzeige für 3-Wege-Ventil.
Der Anlagenwasserdruck wird angezeigt.
Die Schornsteinfegerfunktion ist aktiviert (manuelle Volllast oder Kleinlast zur O
Energiesparmodus ist aktiviert.
TWW-Boost ist aktiviert.
Das Zeitprogramm ist aktiviert: Die Raumtemperatur wird durch ein Zeitprogramm geregelt.
Manuelle Betriebsart ist aktiviert: Die Raumtemperatur ist auf einen festen Wert eingestellt.
Vorübergehende Aussetzung des Zeitprogramms ist aktiviert: Die Raumtemperatur wird vorübergehend geändert.
Das Ferienprogramm (einschließlich Frostschutz) ist aktiv: Die Raumtemperatur wird während Ihres Urlaubs abge
senkt, um Energie zu sparen.
Der Frostschutz ist aktiviert: Schutz des Kessels und der Anlage vor Frost im Winter.
Wartungsmeldung: Wartung erforderlich.
Die Kontaktdaten des Heizungsfachmanns werden angezeigt oder können ausgefüllt werden.
Kaskaden-Manager
Tab.27
Symbole - Ein/aus
Symbol Beschreibung
Heizbetrieb ist aktiviert.
Trinkwasserbetrieb ist aktiviert.
Der Brenner ist eingeschaltet.
7837105 - v.01 - 10012023
Tab.25
Verfügbare Menüs für den Heizungsfachmann
Beschreibung
Fachmannzugang deaktivieren
Anlage einrichten
Inbetriebnahmemenü
Erweitertes Wartungsmenü
Fehlerhistorie
Bluetooth
Systemeinstellungen
Versionsinformation
Symbol Beschreibung
Heizbetrieb ist deaktiviert.
Trinkwasserbetrieb ist deaktiviert.
Der Brenner ist abgeschaltet.
6 Vorbereitung zur Inbetriebnahme
Symbol
-Messung).
