Abgasleitungs-Systeme
78
mindestens 6 cm Länge vom Außenrohr abgesägt werden. Der Federring zur Zentrierung des In-
nenrohres entfällt.
1. Die Rohre und Formteile müssen bis zum Muffengrund ineinandergefügt werden. Zwischen
den einzelnen Elementen sind nur die Original-Profildichtungen des Bausatzes bzw. die Ori-
ginal-Ersatzdichtungen zu verwenden. Vor dem Zusammenstecken müssen die Dichtungen
mit der im Lieferumfang enthaltenen Silikonpaste eingerieben werden.
2. Zur Befestigung der Stützschiene in der gegenüberliegenden Wand der Schachtöffnung ist
auf Höhe der Öffnungskante eine Bohrung (Ø = 10 mm) vorzusehen. Anschließend den Zap-
fen der Stützschiene bis zum Anschlag in das Bohrloch einschlagen.

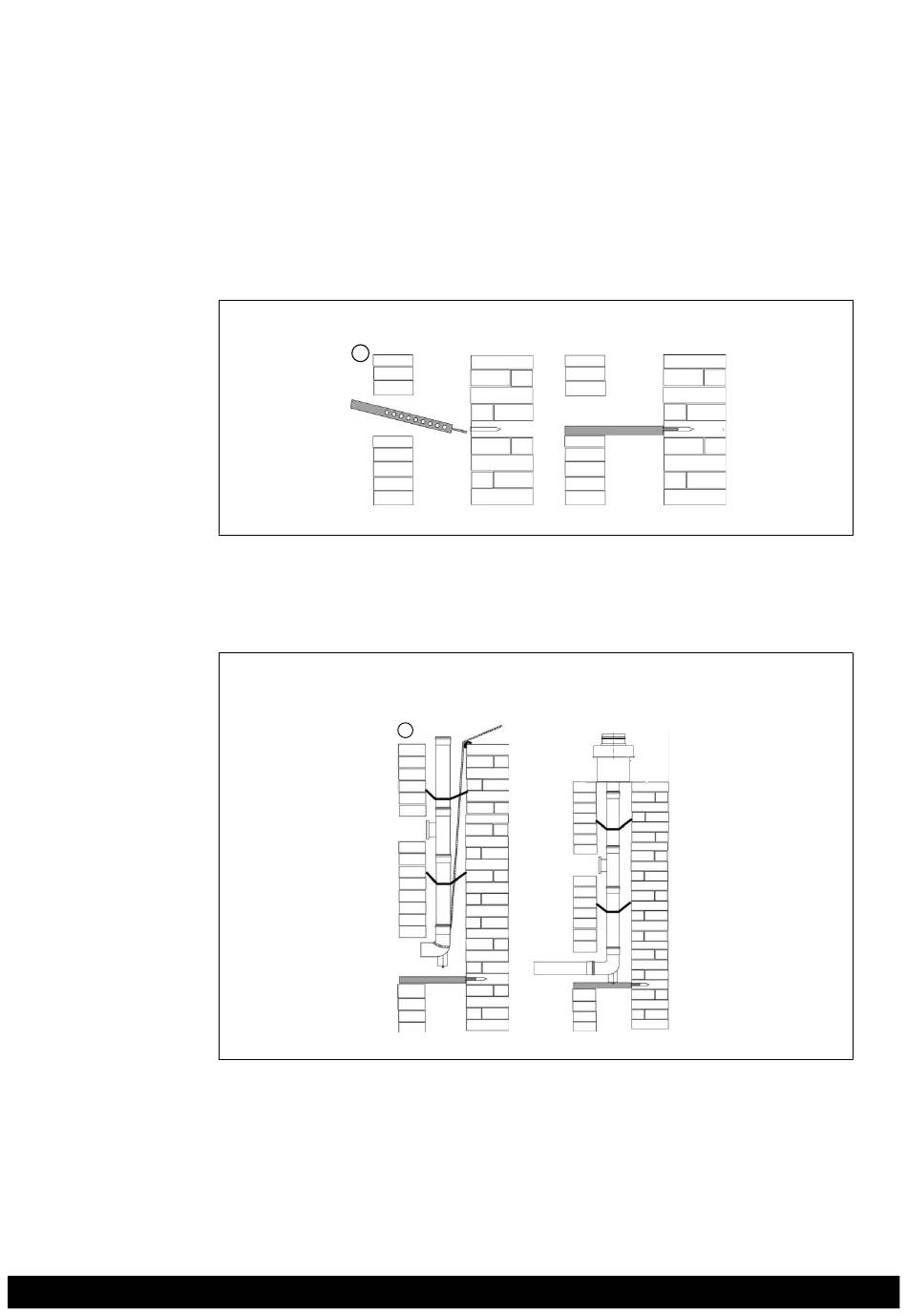

Abb. 22: Befestigung der Stützschiene
2
3. Die Abgasleitung wird von oben in den Schacht abgelassen. Dazu ein Seil am Stützfuß befes-
tigen und die Rohre abschnittsweise von oben einstecken. Damit die Bauteile während der
Montage nicht auseinandergleiten, muss das Seil bis zur endgültigen Montage der Abgaslei-
tung auf Zug gehalten werden. Sind Abstandshalter erforderlich, müssen diese an der Rohr-
strecke mind. alle 2 m angebracht werden.
Abb. 23: Abgasleitung wird von oben in den Schacht abgelassen
4. Die Abstandshalter rechtwinklig abkanten und anschließend zentrisch im Schacht ausrich-
ten. Die Rohre und Formteile sind so einzubauen, dass die Muffen gegen die Fließrichtung
des Kondensats angeordnet sind.
Nach Einbringen der Rohre den Stützfuß in die Stützschiene einsetzen und ausrichten (fluchtend
und ohne Spannung). Die Schachtabdeckung am Schornsteinkopf ist so zu montieren, dass in
den Raum zwischen Abgasleitung und Schacht kein Niederschlag eindringen kann und die Luft
zur Hinterlüftung einwandfrei strömen kann.
Ø 10mm
3
