7.2 Beschreibung Bedieneinheit

48
7.1.10 Kommunikation Gebäudetechnik
Der Wärmeerzeugerregler IWR des Gas-Brennwertgeräts verfügt über die Anschlussmöglichkeit
des regelungstechnischen Zubehörs „Modbus-Busmodul, IWR MBM" oder „BACNet
IWR BNM". Diese Schnittstelle ermöglicht die Verbindung und Kommunikation mit einer über-
geordneten Gebäudetechnik (GLT/BMS). Dies ermöglicht den Austausch von Diagnosewerten,
Parametereinstellungen bis hin zur Wärmeanforderung als Bussignal.
Bitte beachten Sie die separate Parameterliste im Installationshandbuch des Zubehörs.

7.2.1 Elemente Bedieneinheit

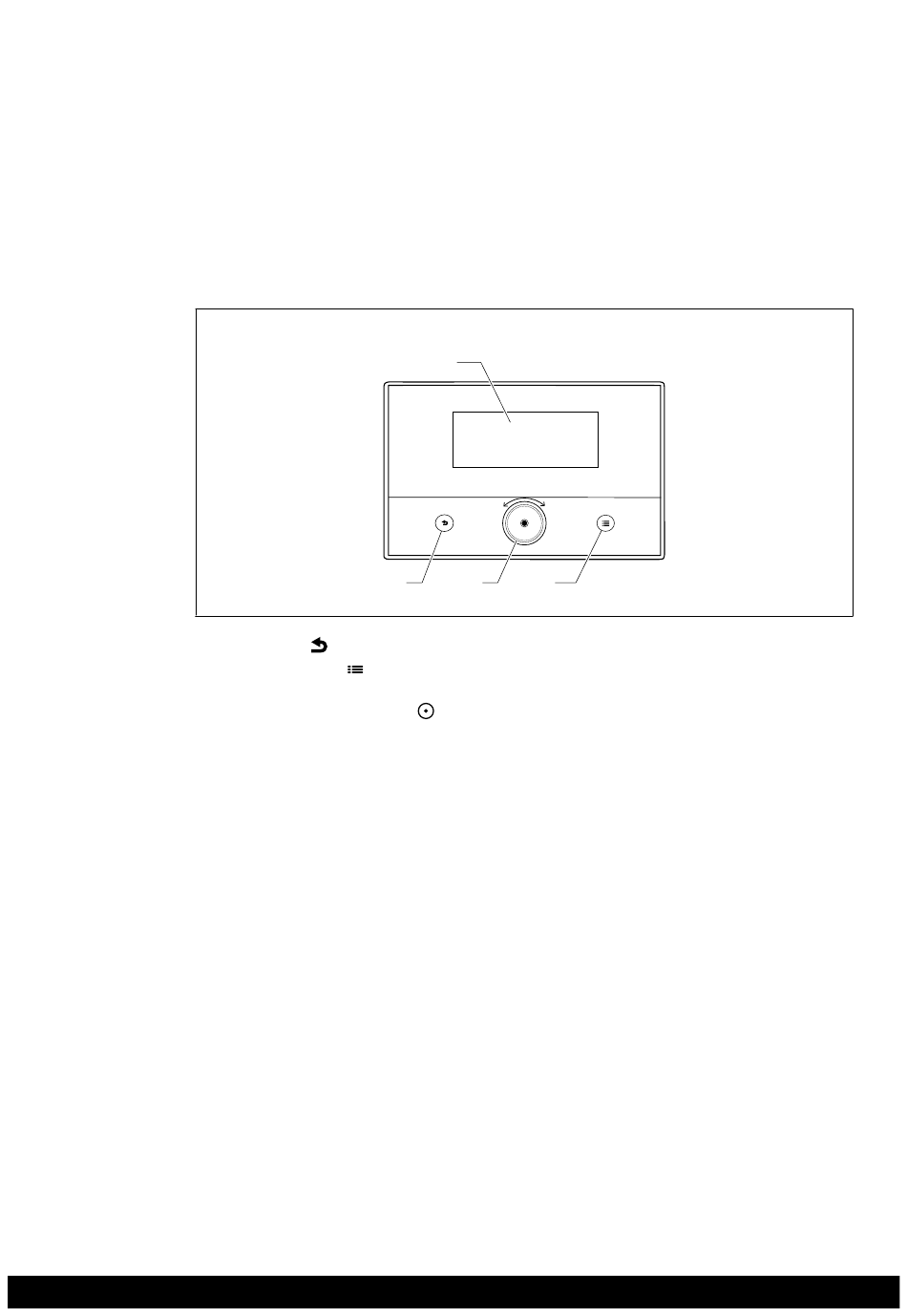

Abb. 17: Bedieneinheit
1. Zurück-Taste
2. Hauptmenü-Taste
3. Bildschirm
4. Auswahl-/Bestätigungstaste
Farbe der Hintergrundbeleuchtung des Bildschirms je nach Status:
- Blau = Normalbetrieb
- Weiß = Warnung oder Blockierung
- Rot blinkend = Verriegelung

7.2.2 Beschreibung des Stand-by-Bildschirms

Die Benutzeroberfläche Ihres Geräts wechselt automatisch in den Stand-by-Modus, wenn für ei-
nen Zeitraum von 5 Minuten keine Tasten gedrückt werden.
Die Hintergrundbeleuchtung wird ausgeschaltet und es werden Informationen über den allge-
meinen Zustand des Geräts angezeigt. Zum Verlassen des Stand-by-Modus eine beliebige Taste
auf der Benutzeroberfläche drücken.
