Verletzungsgefahr Durch Herabfallende Komponenten - Siemens SIMOTICS S-1FK2 Servicehandbuch

• 4 neue Schrauben, mind. Festigkeitsklasse 8.8, mit chemischer Schraubensicherung zum
Verbinden von Planetengetriebe und Motor (nicht im Lieferumfang enthalten, separat
bestellen)
• passendes Werkzeug, Informationen über die benötigten Schlüsselweiten finden Sie im
Kapitel "Werkzeuge und Hilfsmittel zum Tauschen von Planetengetrieben (Seite 41)"

Verletzungsgefahr durch herabfallende Komponenten

Herabfallende Komponenten können schwere Verletzungen verursachen.
• Tauschen Sie das Planetengetriebe an einem ausreichend dimensionierten Platz.
• Sichern Sie den Motor mit Planetengetriebe und getauschte oder zu tauschende
Vorgehensweise
Die Nummern an den Komponenten beziehen sich auf die Tabelle "Für den Getriebetausch
relevante Teile".

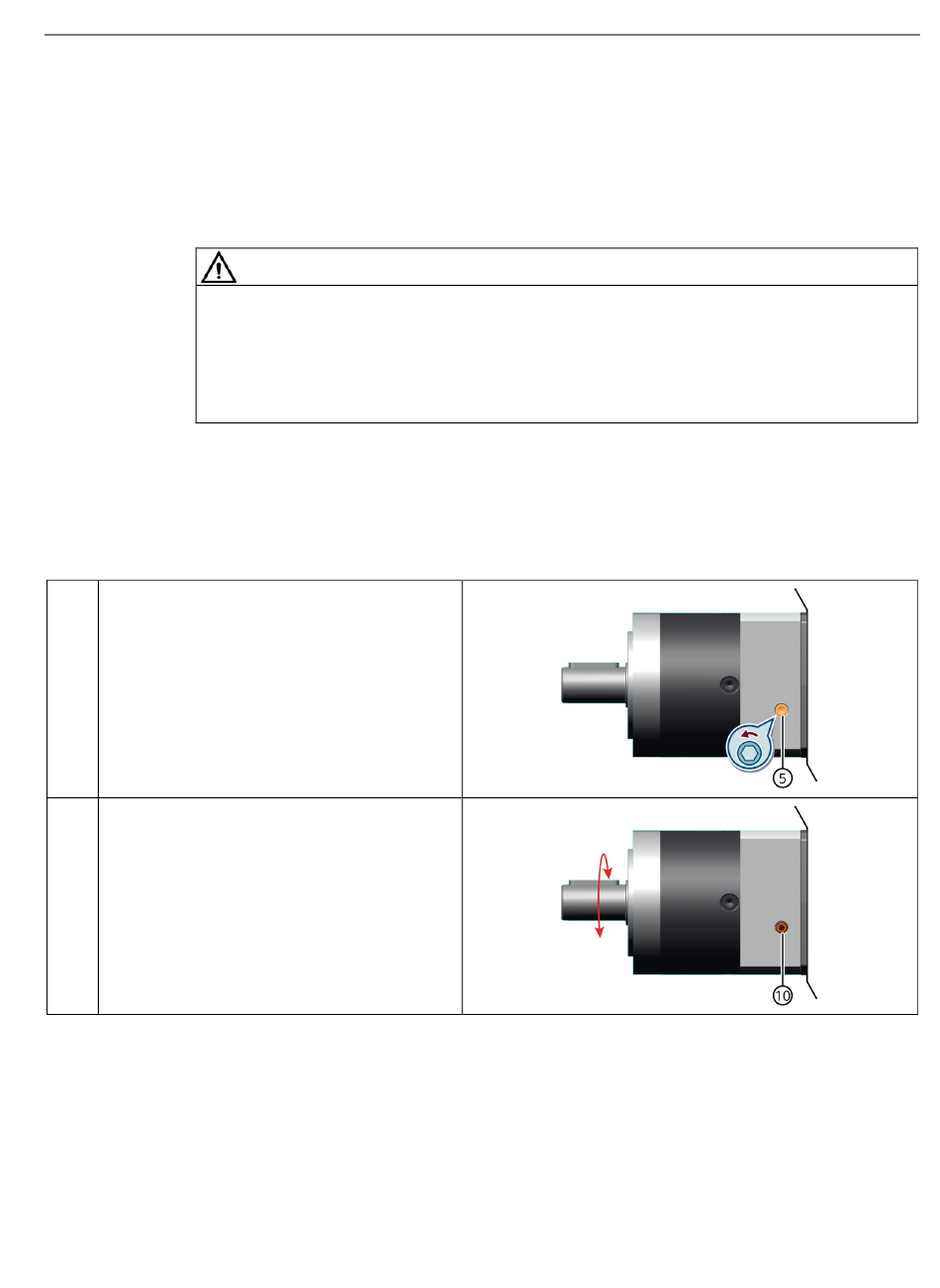

1 Entfernen Sie die Verschluss-Schraube ⑤ im
Adapterflansch.
2 Drehen Sie die Getriebewelle so weit, bis Sie durch
die offene Gewindebohrung im Adapterflansch die
Klemmschraube ⑩ am Klemmring mit einem
Innensechskantschlüssel erreichen.
Tausch der Planetengetriebe bei SIMOTICS S-1FK2 und S-1FT2
Servicehandbuch, 08/2023, A5E53182218A AA
WARNUNG
Komponenten gegen Herabfallen.
3.6 Wie tauschen Sie das Planetengetriebe?
Beschreibung
45
