Technische Daten

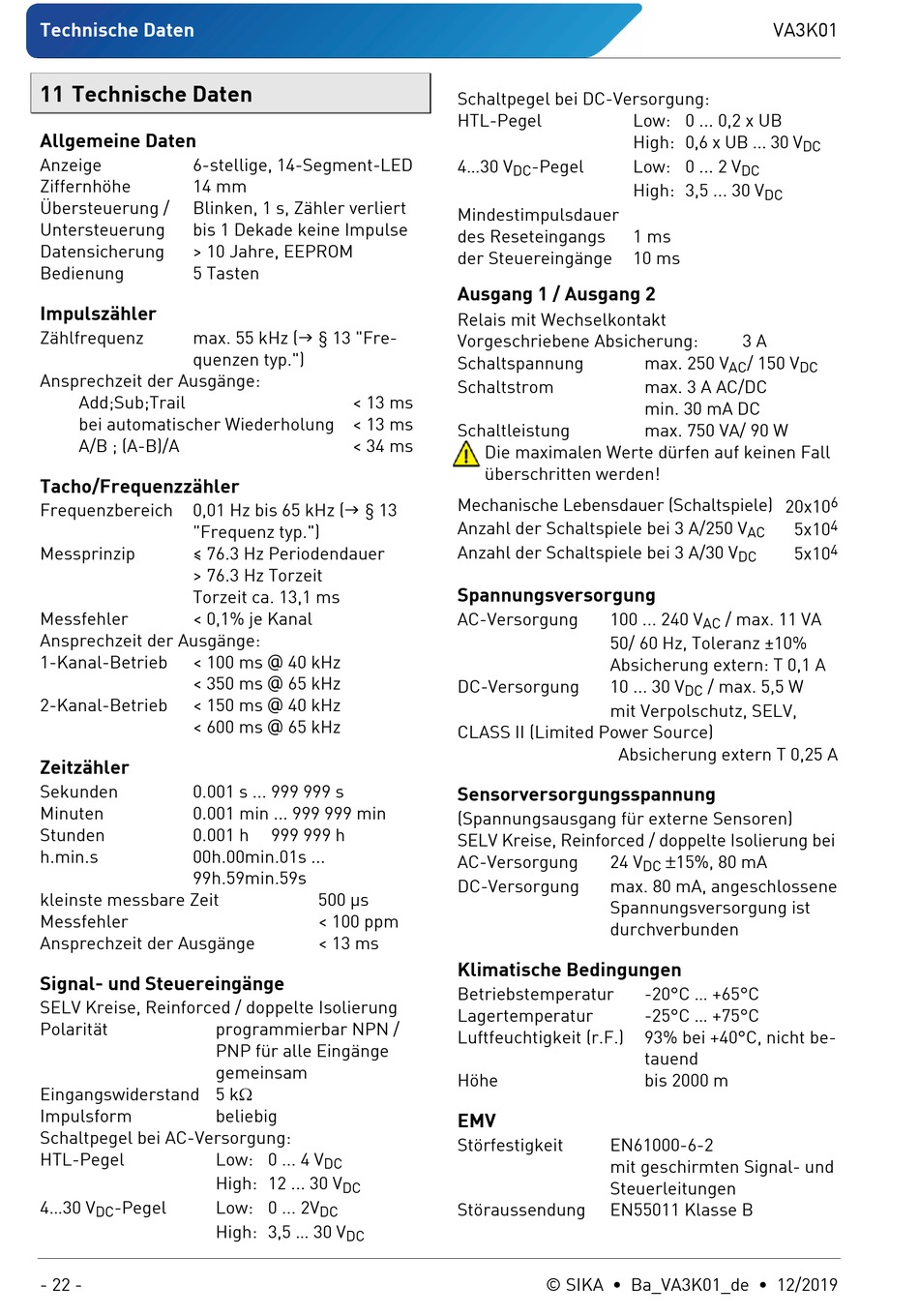

11 Technische Daten
Allgemeine Daten
Anzeige 6-stellige, 14-Segment-LED
Ziffernhöhe 14 mm
Übersteuerung / Blinken, 1 s, Zähler verliert
Untersteuerung bis 1 Dekade keine Impulse
Datensicherung > 10 Jahre, EEPROM
Bedienung 5 Tasten
Impulszähler
Zählfrequenz max. 55 kHz ( § 13 "Fre-
quenzen typ.")
Ansprechzeit der Ausgänge:
Add;Sub;Trail
bei automatischer Wiederholung < 13 ms
A/B ; (A-B)/A
Tacho/Frequenzzähler
Frequenzbereich 0,01 Hz bis 65 kHz ( § 13
"Frequenz typ.")
Messprinzip ≤ 76.3 Hz Periodendauer
> 76.3 Hz Torzeit
Torzeit ca. 13,1 ms
Messfehler < 0,1% je Kanal
Ansprechzeit der Ausgänge:
< 100 ms @ 40 kHz
1-Kanal-Betrieb
< 350 ms @ 65 kHz
< 150 ms @ 40 kHz
2-Kanal-Betrieb
< 600 ms @ 65 kHz
Zeitzähler
Sekunden 0.001 s ... 999 999 s
Minuten 0.001 min ... 999 999 min
Stunden 0.001 h
h.min.s 00h.00min.01s ...
99h.59min.59s
kleinste messbare Zeit
Messfehler
Ansprechzeit der Ausgänge
Signal- und Steuereingänge
SELV Kreise, Reinforced / doppelte Isolierung
Polarität
Eingangswiderstand 5 kΩ
Impulsform
Schaltpegel bei AC-Versorgung:
HTL-Pegel
4...30 V -Pegel
DC
- 22 -
< 13 ms
< 34 ms
999 999 h
500 µs
< 100 ppm
< 13 ms
programmierbar NPN /
PNP für alle Eingänge
gemeinsam
beliebig
Low: 0 ... 4 V
DC
High: 12 ... 30 V
DC
Low: 0 ... 2V
DC
High: 3,5 ... 30 V
DC
Schaltpegel bei DC-Versorgung:
HTL-Pegel
4...30 V -Pegel
DC
Mindestimpulsdauer
des Reseteingangs
der Steuereingänge
Ausgang 1 / Ausgang 2
Relais mit Wechselkontakt
Vorgeschriebene Absicherung:
Schaltspannung
Schaltstrom
Schaltleistung
Die maximalen Werte dürfen auf keinen Fall
überschritten werden!
Mechanische Lebensdauer (Schaltspiele) 20x10
Anzahl der Schaltspiele bei 3 A/250 V
Anzahl der Schaltspiele bei 3 A/30 V
Spannungsversorgung
AC-Versorgung 100 ... 240 V
50/ 60 Hz, Toleranz ±10%
Absicherung extern: T 0,1 A
DC-Versorgung 10 ... 30 V
mit Verpolschutz, SELV,
CLASS II (Limited Power Source)
Absicherung extern T 0,25 A
Sensorversorgungsspannung
(Spannungsausgang für externe Sensoren)
SELV Kreise, Reinforced / doppelte Isolierung bei
AC-Versorgung 24 V
DC-Versorgung max. 80 mA, angeschlossene
Spannungsversorgung ist
durchverbunden
Klimatische Bedingungen
Betriebstemperatur
Lagertemperatur
Luftfeuchtigkeit (r.F.)
Höhe
EMV
Störfestigkeit EN61000-6-2
mit geschirmten Signal- und
Steuerleitungen
Störaussendung EN55011 Klasse B
© SIKA • Ba_VA3K01_de • 12/2019
VA3K01
Low: 0 ... 0,2 x UB
High: 0,6 x UB ... 30 V
DC
Low: 0 ... 2 V
DC
High: 3,5 ... 30 V
DC
1 ms
10 ms
3 A
max. 250 V / 150 V
AC DC
max. 3 A AC/DC
min. 30 mA DC
max. 750 VA/ 90 W
5x10
AC
5x10
DC
/ max. 11 VA
AC
/ max. 5,5 W
DC
±15%, 80 mA
DC
-20°C ... +65°C
-25°C ... +75°C
93% bei +40°C, nicht be-
tauend
bis 2000 m
6
4
4
