Vor dem Einsatz der Maschine
6.1.3
Bohrschutz einstellen und betätigen
Der Bohrschutz stellt eine wichtige Sicherheitseinrichtung der Maschine dar
und kann sowohl in der Höhe eingestellt als auch seitlich weggeschwenkt
werden.
Für den Bearbeitungsprozess muss der Bohrschutz in der Höhe korrekt ein-
gestellt und bis zum Anschlag in Richtung Werkzeug geschwenkt werden.

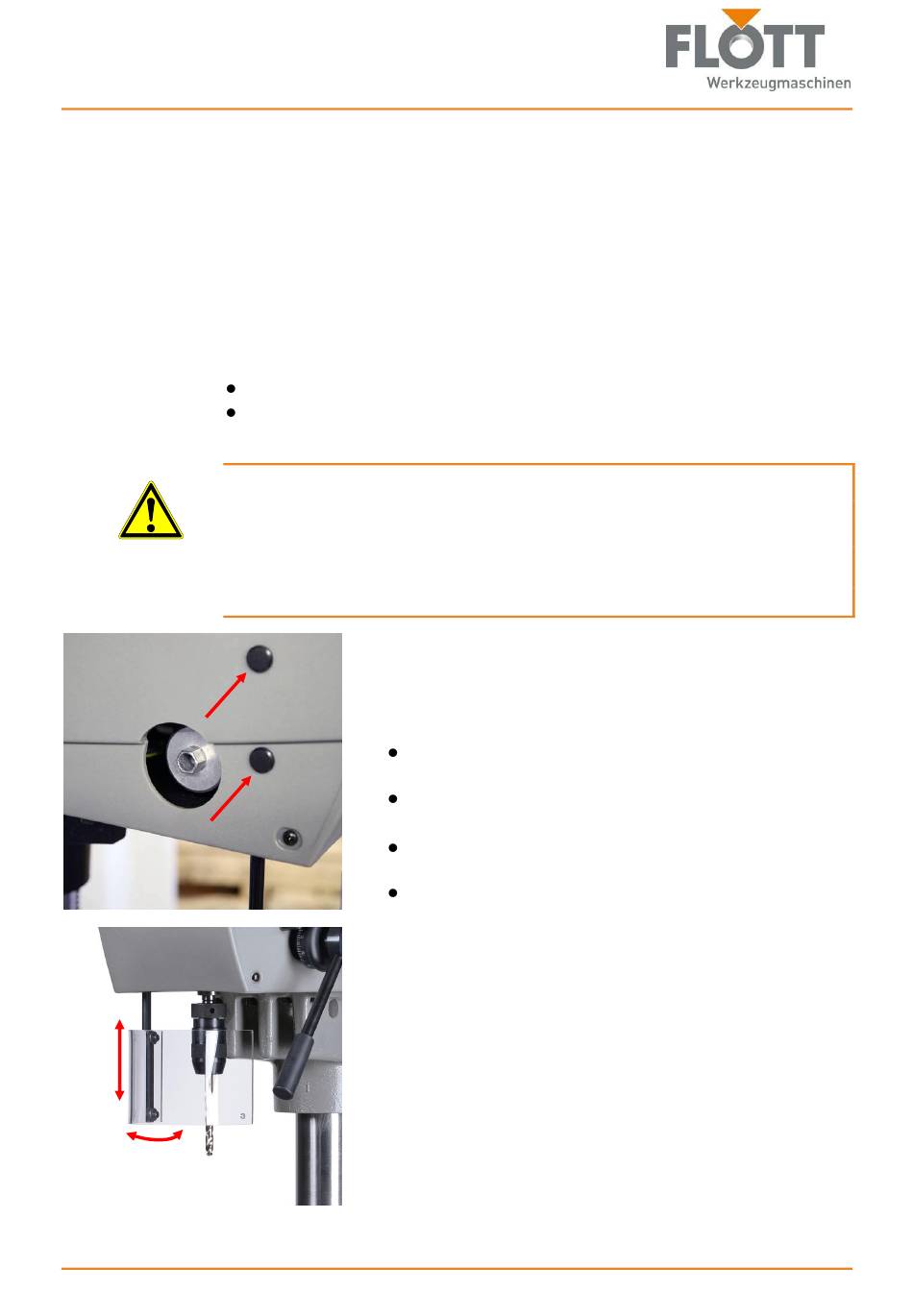

Bohrschutz in der Höhe einstellen
Der Bohrschutz ist mit einer Innensechskantschraube Größe 5 im Maschinen-
gehäuse fixiert. Die Fixierung sollte so eingestellt sein, dass der Bohrschutz
Warnung
Gefahr fehlerhaft eingestellten Bohrschutz.
Durch einen in der Höhe fehlerhaft eingestellten Bohrschutz können heiße
Bohrspäne umherfliegen. Dies kann erhebliche Verletzungen hervorrufen.
Stellen Sie den Bohrschutz daher vor jedem Bearbeitungsvorgang in der Höhe
passend zum Werkstück ein.
32
in seiner jeweiligen Position verbleibt,
von Hand in die gewünschte Position hochgeschoben oder heruntergezo-
gen werden kann.
1. Falls erforderlich:
Ziehen Sie die beiden Innensechskantschraube Größe 5
nur so fest an, dass der Bohrschutz von Hand in die ge-
wünschte Position hochgeschoben oder heruntergezogen
werden kann.
Festziehen der Innensechskantschrauben = im Uhrzei-
gersinn
Lösen der Innensechskantschrauben = gegen den
Uhrzeigersinn
Die Klemmung der Bohrschutzhalterung darf nicht
überdreht werden.
Der Bohrschutz darf nicht durch sein Eigengewicht
nach unten rutschen.
2. Verstellen Sie den Bohrschutz mit beiden Händen vor-
sichtig in der Höhe auf die gewünschte Position. Leichtes
Drehen des Bohrschutzes vereinfacht diesen Vorgang.
10 . 08 .2 0 20
21 8 33 3
