- Seite 1 Werkzeugmaschinen Bedienungsanleitung Operating instructions Turbo Drill TB 10 Plus TB 13 Plus SB 13 Plus...
-
Seite 2: Konformitätserklärung
Der Ursprungstext für diese Betriebsanleitung wurde auf Deutsch geschrieben und in Englisch übersetzt Technical documention and other data have to be sourced from Arnz FLOTT GmbH Werkzeugmaschinen. The original text of this operation manual has been written in German and translated into English. - Seite 3 Werkstücke sicher spannen! Secure workpieces firmly! Vor umlaufenden Teilen schützen! Take care of rotating parts! Bei Wartungs- und Instandhaltungsarbeiten grundsätzlich den Netzstecker ziehen! In case of maintenance and service work disconnect from mains! 03.2011 Arnz FLOTT GmbH Werkzeugmaschinen Vieringhausen 131 42857 Remscheid...
- Seite 4 3.0 Technische Daten/technical data Turbo Drill TB 10 Plus TB 13 Plus SB 13 Plus 6/8 mm 10/12 mm 13/15 mm 13/15 mm max. M5 max. M6 max. M8 max. M8 B16/Mk2 B16/Mk2 60 mm 60 mm 60 mm 60 mm...
- Seite 5 Immer nah bei seinen Kunden – „High Quality – made in Germany“. Denn mit seinen Partnern in Europa ist FLOTT nicht nur einer der traditionsreichsten, sondern auch führenden Hersteller modernster, hochqualitativer Bohr-, Säge- und Schleifmaschinen Europas. Tradition verpflichtet - Zu Innovation.
- Seite 6 Erreichen der gewünschten Position, den Spannhebel wieder festziehen. Um den Maschinenkopf abzusenken, den Spannhebel lösen, dann den Maschinenkopf an der Haube in Position der Säule nach unten drücken. Nach Erreichen der gewünschten Position den Spannhebel wieder festziehen. (siehe Abb. TB 10 Plus, Turbo Drill) 212516 D/GB...
- Seite 7 13.0 Werkzeugwechsel Zum Wechseln der Bohrer und anderen Spannwerkzeugen muss ein Austreiber nach DIN 317 der entsprechenden Größe verwendet werden. Der Austreiber muss durch das seitliche Langloch der Spindel gesteckt werden, dann erfolgt das Lösen des Bohrwerkzeugs durch leichtes seitliches Schlagen (mit einem Hammer) auf den Austreiber.
- Seite 8 15.0 Bed ienung Bohrtiefenanzeige Istwert Bohrtiefe als Anzeige Sollwert Bohren / Gewinden Stückzähler Umschaltung Bohren / Gewinden Nullpunkt Spindeldrehzahl Start Stop Drehknopf Drehen Werte einstellen Drücken Werte übernehmen Display aktivieren Not-Aus-Schalter Funktion Bohren / Durchgangsloch - Bohrer einspannen - Werkstück einspannen - Not-Aus entriegeln - Bohrmaschinenschutz schließen Einstellung „Bohren“...
- Seite 9 Funktion Bohren auf Tiefe - Bohrer einspannen Display - Werkstück einspannen Bohren blinkt - Not-Aus entriegeln - Bohrmaschinenschutz schließen Einstellung „Bohren“ (Display Bohrer / LED Bohren) Drehzahl einstellen / Drehknopf Drehzahl übernehmen Drehknopf drücken Bohrer bis aufs Werkstück führen Display blinkt Nullpunkt setzen / übernehmen Bohrtiefe einstellen / Drehknopf drehen Display blinkt...
- Seite 10 Funktion Gewindeschneiden Einstellung Gewinden Display blinkt (Display Gewindebohrer / LED Gewinde) „Gewinden“ Drehzahl einstellen / Drehknopf Display blinkt Drehzahl übernehmen Drehknopf drücken Anschlagring nach rechts schieben Gewindebohrer bis aufs Werkstück führen Display blinkt Nullpunkt setzen / übernehmen Gewindetiefe einstellen /drehen Display blinkt Gewindetiefe übernehmen / drücken - Alternativ: Spindel mit Bohrhebel auf Bohrtiefe (z.B.
- Seite 11 Untermenü aufrufen Maschine ausschalten. Vom Netz trennen. Display „AUS“ Netz „EIN“ und sofort Drehknopf ca. 5 sec. Drücken Untermenü erscheint FLOTT Version:……… Serien Nr.:………. Drehen Einheit: mm/inch Drücken Störungsliste: übernehmen Spindelstopp: aus/an Service Passwort:……. Menü verlassen Funktion Spindelstopp (Untermenü aufrufen) Funktion „Spindelstopp“: an –...
- Seite 12 16.0 Ersatzteilliste Ausgenommen sind Teile, die aufgrund technischer Innovationen nicht mehr hergestellt werden. Bestellnummer Abb. Pos. Bezeichnung Turbo Drill TB 10 Plus TB 13 Plus SB 13 P lus Schutzhaube 212551 212551 212551 212551 Bedienteil * 212581 212581 212581 212581...
- Seite 13 Bestellnummer Abb. Pos. Bezeichnung Turbo Drill TB 10 Plus TB 13 Plus SB 13 P lus Motor * 212561 212561 212561 212561 Keilrippenriemen * 010046 010046 DIN 7867-6PJx483 mm Keilrippenriemen * 009687 DIN 7867 5PJx406 mm Keilrippenriemen * 010073 DIN 7867-3PJx350 mm...
- Seite 14 Always close to our customers - "High Q uality - made in Germany ". With our global partners FLOTT is not only the oldest, but also one of the leading manufacturers of advanced, high-quality drilling-, sawing- and grinding machines in Europe.
- Seite 15 Refasten the locking lever! To lower the machine head, please loosen the locking lever first and push the machine head down by pushing above the machine’s column into the desired position. Fasten the locking lever! (see fig. TB 10 Plus, Turbo Drill) 212516 D/GB...
- Seite 16 13.0 Tool change For the change of drills or other clamping tools a tool drift/ejector as per DIN 317 is needed. This drift is put in the spindle slot. Release the tool with soft hammer strokes. Attention: Do not push the spindle to its top position while the drift is inserted in the spindle slot! For reasons of tool protection remove it by hand, otherwise the impact on the vice or table might cause a damage.
- Seite 17 15.0 Operating Drill depth display actual value Drill depth Display nominal value drill / tapping Piece counter Mode button drilling / tapping Zeropoint Spindle speed (rpm) Start Stop Control knob turning= setting values Pushing= adopting values Activate display Emergency stop Mode Drilling / Clearance hole - Chuck drill bit - Clamp work piece...
- Seite 18 Mode drilling with depth control - Chuck drill bit Display Drilling - Clamp work piece flashes - Unlock emergency stop - Close drill protection device Set mode "Drilling" (Display Drill Bit / LED Drilling) Set speed(rpm) / control knob Adopt speed(rpm) by pushing control knob Feed drill bit on to work piece Display flashes Push Zero adjustment button...
- Seite 19 Mode Tapping Set mode "Tapping" Display flashes (Display tap drill / LED Tapping) "Tapping" Set speed(rpm) / control knob Display flashes Adopt speed(rpm) by pushing control knob Stop ring push right Feed tap drill on to work piece Display flashes Push Zero adjustment button Set tap depth by turning control knob Display flashes...
- Seite 20 Enter Sub menu Turn-off machine and power supply Display black Turn on power supply and push control knob approx. 5 sec. Display of sub menu: FLOTT version:…….. Serial no:……….. turning Unit: mm/inch pushing List of errors: Spindle stop: off/on Service passwort:...
- Seite 21 16.0 List of spare parts Except parts being no longer in production due no technical progress. Order no. figure item designation Turbo Drill TB 10 Plus TB 13 Plus SB 13 P lus Protective hood 212551 212551 212551 212551 Control module *...
- Seite 22 Order no. figure item designation Turbo Drill TB 10 Plus TB 13 Plus SB 13 P lus Motor * 212561 212561 212561 212561 V-ripped belt * 010046 010046 DIN 7867-6PJx483 mm V-ripped belt * 009687 DIN 7867 5PJx406 mm V-ripped belt *...
- Seite 23 Abb./fig. SB 13 Plus Abb./fig. TB 10 Plus Abb./fig. TB 13 Plus Turbo Drill 212516 D/GB...

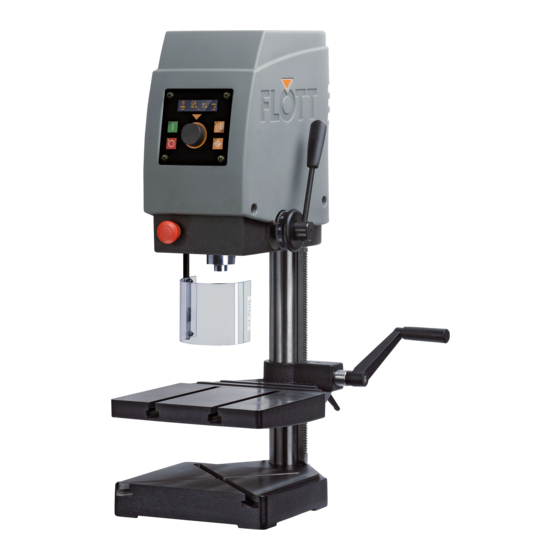

- Seite 24 Abb./fig.1: TB 10 Plus Turbo Drill 212516 D/GB...
- Seite 25 Abb./fig. 2: TB 13 Plus (Mk2) 212516 D/GB...
- Seite 26 Abb./fig. 4 Abb./fig. 3 Abb./fig. 5 Abb./fig. 6 212516 D/GB...
- Seite 27 212516 D/GB...
- Seite 28 16.0 Schmierplan/ lubricating instruction CL68 DIN 51502 CL68 K2K-20 Betriebsstunden service hours...
