Felgenbremse (Vorderrad)

Austausch Bremsschuhe
Die Bremsbeläge, bei Felgenbremsen auch Brems-
schuhe genannt, unterliegen dem Verschleiß. Kon-
trollieren Sie deshalb regelmäßig den Abnutzungs-
grad. Tauschen Sie die Bremsschuhe aus, sobald
das Profil abgebremst worden ist. Wechseln Sie die
Bremsschuhe immer nur paarweise aus. Verwenden
Sie beim Austausch nur Bremsschuhe, die für den
Felgentyp (Stahl oder Alu) geeignet sind.
1. Lösen Sie die Schrauben der Bremsschuhe
mit einem 5-mm-Innen-Sechskant-Schlüssel
(Abb. 2)
2. Lösen Sie anschließend den Bremszug an
der Bremse mit einem 5-mm-Innen-Sechskant-
Schlüssel (Abb. 3).
3. Tauschen Sie die Bremsschuhe aus.
4. Befestigen Sie den Bremszug an der Bremse.
5. Stellen Sie die anschließend die Bremsschuhe
wie nachfolgend beschrieben bzw. den Brems-
hebel ein.

Einstellung

Richten Sie zunächst die Bremsschuhe parallel zur Felge aus.
1. Lösen Sie die Bremsschuhschraube mit einem 5-mm-Innen-Sechskant-
Schlüssel (Abb. 2).
2. Richten Sie den gelösten Bremsschuh an der Felge aus.
3. Ziehen Sie die Bremsschuhschraube gemäß der Drehmomentvorgabe
wieder fest an.
Passen Sie anschließend den Abstand der Bremsschuhe zur Felge an. Der Ab-
stand Bremsschuh – Felge sollte auf beiden Seiten ca. 1 mm betragen. Achten
Sie darauf, dass bei Betätigung des Bremshebels beide Bremsschuhe zeitgleich
mit der Felge Kontakt haben.
Sie stellen den Abstand der Bremsschuhe ein, indem Sie an der Stellschraube
(Abb. 2) drehen:
Abstand zur Felge zu vergrößern = im Uhrzeigersinn drehen
Abstand zur Felge zu verringern = gegen Uhrzeigersinn drehen
Feder-
Bremsschuh- spannungs-
Schraube justierschraube

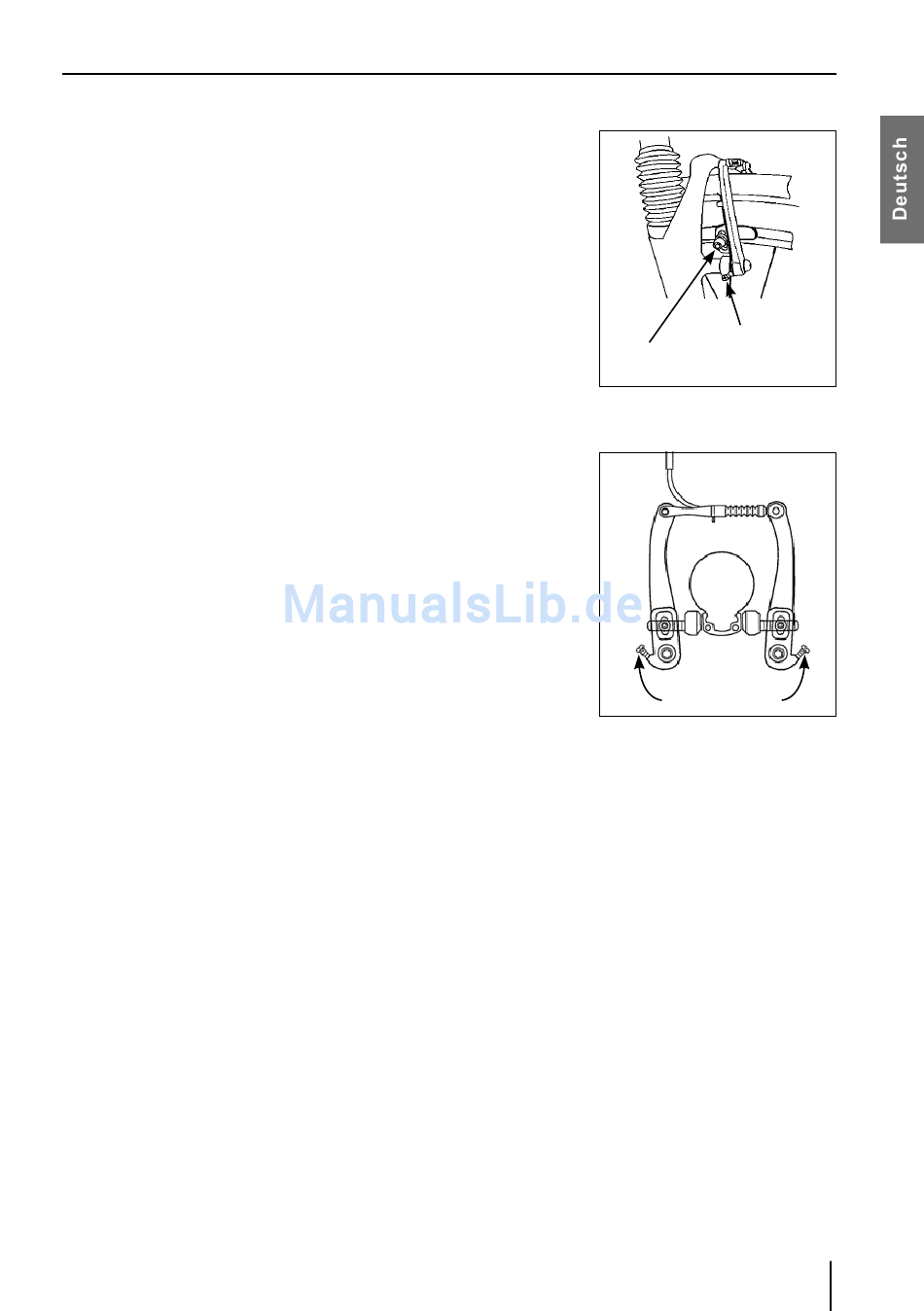

Abb. 2
Einstellschraube
Abb. 3 (Abb. ähnlich)
