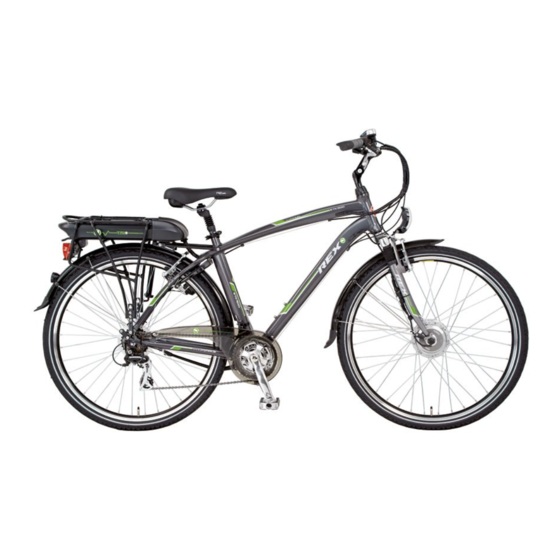

BEDIENUNGS-
ANLEITUNG
ELEKTRO -
FAHRRAD
FRONT-MOTORSYSTEM
1

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Prophete TRIO REX

Inhaltszusammenfassung für Prophete TRIO REX

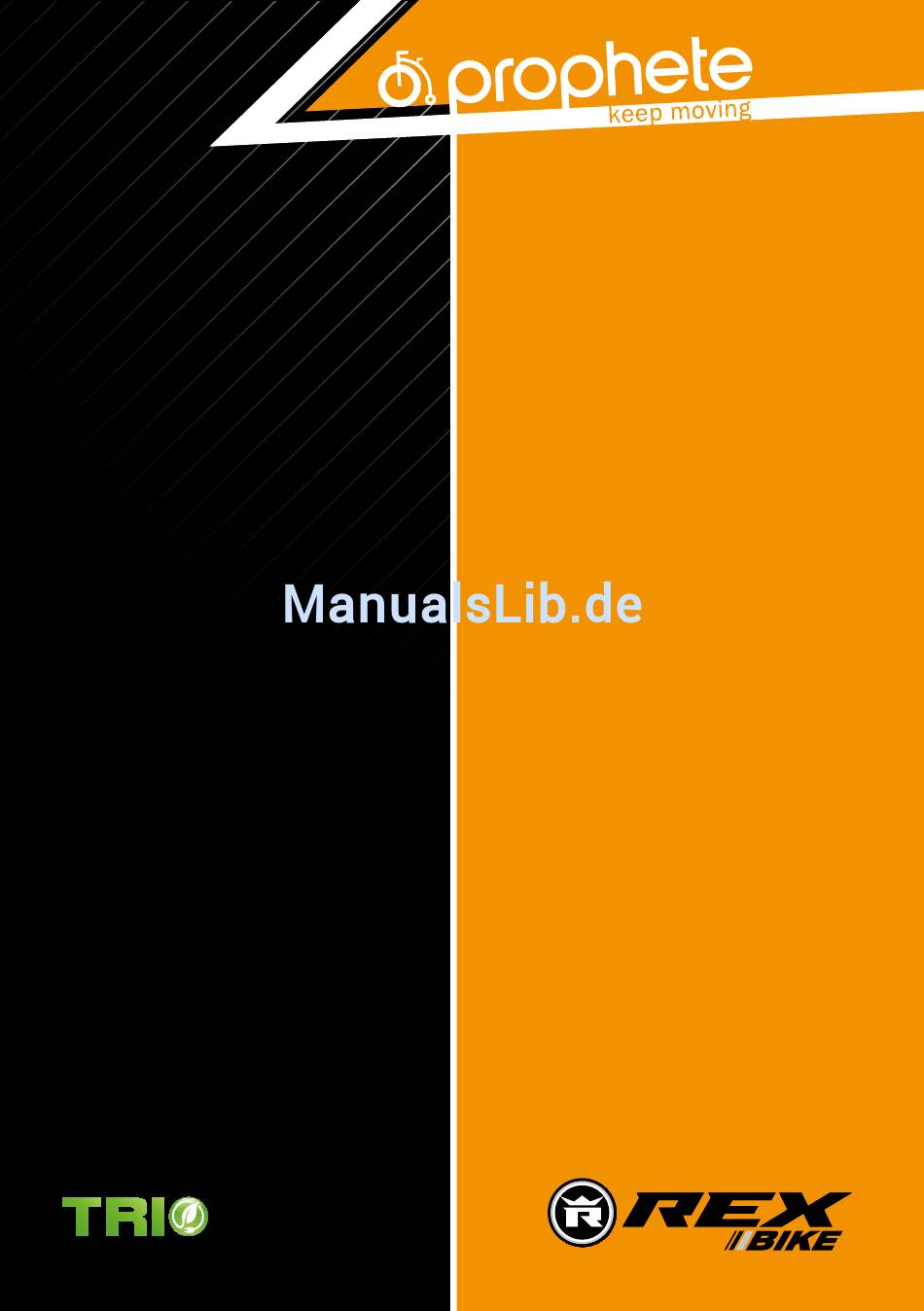

  • Seite 1 BEDIENUNGS- ANLEITUNG ELEKTRO - FAHRRAD FRONT-MOTORSYSTEM...

  • Seite 2: Eg-Konformitätserklärung

    EG-Konformitätserklärung...

  • Seite 3: Wichtige Hinweise

    Wichtige Hinweise ⋅ Serien-Nummern Wichtige Hinweise • Lesen Sie sich vor dem erstmaligen Gebrauch unbedingt die Bedienungs­ anleitung aufmerksam durch. Befolgen Sie insbesondere auch die Sicherheits­ hinweise. Sie werden so schneller mit dem Elektro­Fahrrad vertraut und vermeiden Fehlbedienungen, die zu Unfällen oder Schäden führen können. GEFAHR •...

  • Seite 4: Inhaltsverzeichnis

    Inhaltsverzeichnis Inhaltsverzeichnis EG­Konformitätserklärung ..................Serien­Nummern ..................... Einleitung ......................... Kennzeichnung wichtiger Hinweise/Bestimmungsgemäße Verwendung ..Bauteilbenennung/Lieferumfang ................Technische Daten ....................Allgemeine Sicherheitshinweise ................Erste Inbetriebnahme/Kontrollen vor Fahrtbeginn ..........11 Pedale ........................12 Lenker ........................13 Schnellspanner ......................14 Sattel ........................15 Beleuchtung ......................17 Bremsen ........................

  • Seite 5: Einleitung

    Einleitung Sehr geehrter Kunde, vielen Dank, dass Sie sich für ein Pedelec-Elektrofahrrad unserer Marke entschieden haben. Pedelec-Elektrofahrräder aus unserem Haus sind mit speziell für Prophete entworfenen, inno- vativen und umweltfreundlichen TRIO-Komponenten ausgestattet, die von deutschen Fach- kräften entwickelt werden. Sie werden mit diesem hochwertigen Produkt viel Freude und Fahrvergnügen haben! Pedelec steht für Pedal Electric Cycle und bedeutet, dass der Fahrer beim Treten bis zu einer...

  • Seite 6: Kennzeichnung Wichtiger Hinweise/Bestimmungsgemäße Verwendung

    Kennzeichnung wichtiger Hinweise ⋅ Bestimmungsgemäße Verwendung Kennzeichnung wichtiger Hinweise Besonders wichtige Hinweise sind in dieser Bedienungsanleitung wie folgt gekennzeichnet: Dieser Warnhinweis macht Sie auf mögliche Gefahren für Ihre Gesundheit, Ihr Leben oder das anderer Personen aufmerksam, die im Umgang oder Betrieb des Elektrofahrrades entstehen können.

  • Seite 7: Bauteilbenennung/Lieferumfang

    Bauteilbenennung / Lieferumfang Bauteilbenennung/Lieferumfang Schematische Abbildung–Tatsächliche Ausstattung kann abweichen. Bauteilbenennung 1 TRIO-Steuerdisplay 13 Sattel 2 Vorbau (winkelverstellbar) 14 Federsattelstütze 3 Frontscheinwerfer 15 Schaltgriff 4 V-Brake-Felgenbremse 16 Bremshebel links & rechts 5 Federgabel Lieferumfang 6 Reifen mit Reflexstreifen 7 TRIO-Frontmotor 8 Ventil 1 x Elektrofahrrad 9 Tretkurbel/Pedalarm mit Pedale 1 x Akku-Ladegerät...

  • Seite 8: Technische Daten

    Technische Daten Technische Daten (Ausstattung je nach Modellvariante) Motor TRIO-Frontmotor (bürstenlos) Leistung 250 Watt Spannung Geschwindigkeits- bis max. 25 km/h Unterstützung Akku TRIO-Akku (Lithium-Polymer) Kapazität 10 Ah Spannung 36 V Gewicht 3,4 kg Reichweite ca. 60 km Ladegerät HP1202L3 (36V) Stromversorgung 110–240 VAC 50/60Hz Ausgangsstrom...

  • Seite 9: Allgemeine Sicherheitshinweise

    Allgemeine Sicherheitshinweise Allgemeine Sicherheitshinweise • Wir empfehlen, das Elektrofahrrad erst ab einem Alter von 14 Jahren zu benutzen. • Beachten Sie stets die Verkehrsregeln des jeweiligen Landes. Fahren Sie vo­ rausschauend und umsichtig. Nehmen Sie Rücksicht auf andere Verkehrsteil­ nehmer. GEFAHR •...
  • Seite 10 Allgemeine Sicherheitshinweise ­ Pedalreflektoren, ­ einem weißen, nach vorne wirkenden Rückstrahler (wenn nicht im Schein­ werfer integriert), ­ zwei roten, nach hinten wirkenden Reflektoren (davon ein Großflächen­ Z­Reflektor) GEFAHR ausgerüstet sein. • Technische Veränderungen dürfen nur gemäß der StVZO und der auf dem Typenschild angegebenen DIN EN vorgenommen werden.

  • Seite 11: Erste Inbetriebnahme/Kontrollen Vor Fahrtbeginn

    Erste Inbetriebnahme/Kontrollen vor Fahrtbeginn Erste Inbetriebnahme/ Kontrollen vor Fahrtbeginn • Prüfen Sie vor jeder Fahrt, ob Ihr Elektro­Fahrrad betriebssicher ist. Bedenken Sie hierbei auch die Möglichkeit, dass Ihr Elektro­Fahrrad in einem unbeaufsichtigten Moment umgefallen sein könnte oder dass Dritte GEFAHR es manipuliert haben könnten.

  • Seite 12: Pedale

    Pedale Pedale • Die Pedale müssen jederzeit fest angezogen sein, da diese sonst aus dem Gewinde ausbrechen können. Kontrollieren Sie deshalb vor jeder Fahrt beide Pedalen auf festen Sitz. Beschädigungs­ und Unfallgefahr! GEFAHR • Werden die Pedale bei der Montage vertauscht, nehmen die Gewinde Schaden und die Pedale können nach einiger Zeit aus dem Pedalarm ausbrechen! Unfallgefahr! (keine Gewährleistung!) ACHTUNG...

  • Seite 13: Lenker

    Lenker Lenker • Vergewissern Sie sich vor jeder Fahrt, sowie nach dem Einstellen, dass der Lenker und die Schrauben der Lenkerbefestigung fest sitzen! Unfallgefahr! • Der Lenker darf beim Geradeausfahren nicht schief stehen. Unfallgefahr! GEFAHR • Hängen Sie zum Transport von Gegenständen keine Tragetaschen an den Lenker, da das Fahrverhalten sonst beeinträchtig werden kann.

  • Seite 14: Lenkerneigung Einstellen

    Lenker · Schnellspanner Lenkerneigung einstellen 1. Lösen Sie zunächst die Klemmbock-Schrauben (Abb. C) mit einem 5-mm-Innen- Sechskant-Schlüssel. 2. Stellen Sie den Neigungswinkel des Lenkers ein. 3. Ziehen Sie die Klemmbock--Schrauben (Abb. C) gemäß der Drehmomentvorgabe wieder fest an (s. Kapitel „Drehmomentvorgabe"). 4.

  • Seite 15: Sattel

    Sattel/Sattelstütze Sattel/Sattelstütze • Kontrollieren Sie vor jeder Fahrt und insbesondere nach dem Einstellen der Sattelposition alle Schrauben auf festen Sitz! Unfallgefahr! GEFAHR • Ziehen Sie die Sattelstütze höchstens bis zur Markierung der Mindesteinstecktiefe heraus. Die Markierung darf nicht sichtbar sein! GEFAHR Bruch­...

  • Seite 16: Federsattelstütze

    Sattel/Sattelstütze 1. Lösen Sie die untere Sechskant-Schraube (Abb. G) mit einem 6-mm-Innen-Sechskant-Schlüssel. 2. Stellen Sie die Neigung des Sattels ein. 3. Ziehen Sie die Sechskantschraube (Abb. G) gemäß der Drehmomentvorgabe fest an. (s. Kapitel Drehmo- mentvorgaben). Federsattelstütze Die Federsattelstütze erhöht den Fahrkomfort auf unebenen Untergrund.

  • Seite 17: Beleuchtung

    Beleuchtung Beleuchtung • Schalten Sie bei Dunkelheit und bei schlechten Sichtverhältnissen immer die Beleuchtung ein! Bedenken Sie, dass bei eingeschalteter Beleuchtung nicht nur Sie besser sehen, sondern dass auch Sie von anderen Verkehrsteilnehmern besser gesehen werden. Unfallgefahr! GEFAHR • Schalten Sie die Lichtanlage nicht während der Fahrt ein, sondern halten Sie hierfür kurz an.

  • Seite 18: Dynamo Einstellen

    Beleuchtung Dynamo • Die Wirkung des Dynamos kann bei Nässe nachlassen, so dass die Beleuchtung ausfallen kann. Unfallgefahr! • Kontrollieren Sie vor jeder Fahrt, ob die Befestigung des Dynamos fest sitzt. Der Dynamo kann sich sonst während der Fahrt lösen. GEFAHR Beschädigungs­...

  • Seite 19: Bremsen

    Bremse Bremse • Der sichere Umgang mit den Bremsen ist für Ihre Sicherheit beim Fahren maß­ geblich. Machen Sie sich deshalb vor Ihrer ersten Fahrt unbedingt mit den Bremsen Ihres Fahrrades vertraut. Unfallgefahr! • Prüfen Sie vor jeder Fahrt die Bremsen auf ihre Funktion. Falsch eingestellte GEFAHR oder mangelhaft reparierte Bremsen können zu verminderter Bremsleistung oder gar zum völligen Versagen der Bremsen führen.

  • Seite 20: Bremshebel Einstellen

    Bremse Bremshebel einstellen Der Leerweg des Bremshebels wird durch die Spannung des Bremszugs reguliert. 1. Lösen Sie den Konterring und drehen Sie anschließend an der Einstellschraube (Abb. K) um den Leerweg des Bremshebels zu regulieren. 2. Halten Sie die Einstellschraube fest und ziehen Sie den Konterring fest an, bis er gegen das Hebelgehäuse drückt.

  • Seite 21: Bremsschuhe Einstellen

    Bremse Bremsschuhe einstellen Die Einstellung der V-Brake-Felgenbremse ist an Vorder- und Hinterrad gleich. Richten Sie zunächst die Bremsschuhe parallel zur Felge aus: 1. Lösen Sie (falls noch nicht geschehen) die Schrauben der Bremsschuhe (Abb. N) mit einem 5-mm-Innen- Sechskant-Schlüssel. 2. Richten Sie die gelösten Bremsschuhe parallel zur Felge aus.

  • Seite 22: Antriebssystem

    Antriebssystem -Antriebssystem -Antriebssystem besteht aus 3 Komponenten: – TRIO-Motor – TRIO-Steuerdisplay mit LED-Anzeige – TRIO-Akku -Steuerdisplay Mit dem Steuerdisplay können Sie das TRIO- Antriebssystem bedienen. Die LED-Anzeige zeigt Ihnen übersichtlich alle Informationen an, die Sie für die Bedienung des Elektrofahrrades benöti- gen.
  • Seite 23 Antriebssystem • Machen Sie sich mit der Bedienung und dem speziellen Fahrverhalten des Elektrofahrrades erst abseits des Straßenverkehrs vertraut. Der Bremsweg des Elektrofahrrades ist im Vergleich zum Fahrrad aufgrund des erhöhten Eigengewichtes länger. Unfallgefahr! GEFAHR • Sobald Sie einen der Bremshebel betätigen wird der Motor automatisch gestoppt.

  • Seite 24: Antriebssystem Ausschalten

    Antriebssystem Reichweite Die Reichweite des Elektrofahrrades beträgt bei einer mittleren Nutzung der Trittunterstüt- zung, einem neuen, voll geladenen Akku und unter guten Rahmenbedingungen ca. 60 km. Dieser Wert ist jedoch von sehr vielen Faktoren abhängig, die die mögliche Reichweite re- duzieren können: –...

  • Seite 25: Akku

    Antriebssystem -Akku • Verwenden Sie für dieses Elektrofahrrad nur den mitgelieferten Akku! Kurz­ schluss­, Feuer­ und Explosionsgefahr! • Halten Sie den Akku von Feuer und übermäßiger Hitze fern. Stellen Sie den Akku niemals in die Mikrowelle. Feuer­ und Explosionsgefahr! GEFAHR •...

  • Seite 26: Akku Einbauen

    Antriebssystem Akku einbauen 1. Schieben Sie den Akku in die Führung der Akkuaufnahme des Gepäckträgers. 3. Drehen Sie den Schlüssel im Uhrzeigersinn in die Position „LOCK" (Abb. X). 4. Ziehen Sie den Schlüssel aus dem Akkusicherungsschloss (Abb. X). In der Position „LOCK“ ist der Akku durch das Sicherungsschloss gesichert und kann nicht entnommen werden.

  • Seite 27: Akku Laden

    Antriebssystem Akku laden • Verwenden Sie zum Laden des Akkus ausschließlich das mitgelieferte Lade­ gerät! Explosionsgefahr! • Befolgen Sie die Anweisungen vom Etikett des Ladegerätes, da es sonst zu Fehlbedienungen kommen kann. Unfallgefahr! GEFAHR • Das Ladegerät darf nur für den Akku des Elektrofahrrades (TRIO­Akku,10 Ah) benutzt werden.

  • Seite 28: Akku Lagern

    Antriebssystem Sie können den Akku im ein- oder ausgebauten Zustand laden: 1. Schalten Sie, falls noch nicht geschehen, das Antriebssy- stem aus. (s. Kapitel "Antriebssystem ausschalten") 2. Schieben Sie die Schutzkappe der Ladebuchse am Akku zur Seite (Abb. V). 3. Stecken Sie das Netzkabel des Ladegerätes in die Netz- steckdose.

  • Seite 29: Sicherung Austauschen

    Sicherung Sicherung • Ersetzten Sie eine durchgebrannte Sicherung immer durch eine neue Siche­ rung der korrekten Amperestärke. Kurzschluss­ und Feuergefahr! • Verwenden Sie für eine durchgebrannte Sicherung keine Ersatzmittel wie z. B. Alufolie oder Draht! Kurzschluss­ und Feuergefahr! GEFAHR • Brennt eine Sicherung in kurzen Abständen durch, liegt ein Defekt vor. Wen­ den Sie sich in diesem Fall an den Kundendienst.

  • Seite 30: Laufräder

    Laufräder Laufräder Reifen/Schlauch • Überprüfen Sie vor jeder Fahrt ob das Profil der Reifen abgenutzt ist und ob offensichtliche Beschädigungen vorliegen. Tauschen Sie im Zweifelsfall den Reifen umgehend gegen einen Original­Ersatzreifen aus. Beschädigungs­ und Unfallgefahr! GEFAHR • Tauschen Sie defekte Reifen und Schläuche nur in der für die Felge passenden Größe aus, da nur so eine ordnungsgemäße Funktion sichergestellt werden kann.

  • Seite 31: Vorderrad

    Laufräder Felgen • Bei Verwendung einer V­Brake­Felgenbremse müssen die Felgenflanken stets frei von Schmutz, Ölen und Fetten sein, da sonst die Bremsleistung nachlassen oder die Bremse sogar völlig wirklungslos werden kann. Unfallgefahr! GEFAHR • Tauschen Sie verschlissene Felgen umgehend aus, da die Felge sonst unter Belastung brechen kann.

  • Seite 32: Vorderrad Einbauen

    Laufräder Vorderrad einbauen 1. Setzen Sie das Vorderrad, mit dem Motorkabel auf der rechten Seite, gerade in die Achsaufnahme. 2. Stecken Sie die Unterlegscheibe und Muttern auf die Achse. 3. Ziehen Sie die Achsmuttern mittels einem 18-mm Schlüssels gemäß der Drehmomentvor- gabe wieder fest an.

  • Seite 33: Tretkurbel

    Schaltung 3. Stecken den Schaltschutzbügel (falls vorhanden) und die Unterlegscheiben auf die Achse. 4. Befestigen Sie das Laufrad beidseitig mit den Achsmuttern mit einem 15-mm Schlüssel. Ziehen Sie die Achsmuttern gemäß der Drehmomentvorgabe fest an. Bei Modellen mit Schnellspanner verschließen Sie diesen ordnungsgemäß (s. Kapitel Schnellspanner). 5.

  • Seite 34: Schaltung

    Schaltung Schaltung Bedienung • Treten Sie während des Schaltvorgangs nicht in den Rücktritt, da die Kette sonst abspringen kann. Unfallgefahr! GEFAHR Rapidfire-Schalthebel Sie können die Gänge der Kettenschaltung mittels dem linken und rechten Schalthebel exakt schalten. Mit dem rechten Schalt- hebel schalten Sie das hinte re Schaltwerk und mit dem linken den vorderen Ketten- blatt-Umwerfer.
  • Seite 35 Schaltung Einstellung Zum schnellen und reibungslosen Schalten zwischen den Gängen muss der Kettenumwerfer und das Schaltwerk opti- mal eingestellt sein. Erfolgen bei Schaltvorgängen unge- wöhnliche Geräusche, so sind in der Regel Einstellarbeiten notwendig. Meist reicht es hierbei bereits aus, die Zugspannung leicht nach zu justieren.
  • Seite 36 Schaltung Schaltwerk • Ist das Schaltwerk und der Umwerfer nicht richtig eingestellt, so kann dies zu Schäden an der Kette und dem Schaltwerk führen. Das Schaltwerk kann bei falscher Einstellung in die Speichen geraten. Unfallgefahr! GEFAHR 1. Schalten Sie die Kette auf das größte Kettenblatt und das kleinste Ritzel am Schaltwerk.

  • Seite 37: Kette

    Kette Kette • Die Kette muss immer ausreichend geschmiert sein, da sie sonst reißen kann. Unfallgefahr! GEFAHR ACHTUNG Reinigen und ölen Sie die Kette regelmäßig (insbesondere nach Regenfahrten) mit Feinöl bzw. Kettenspray. Tupfen Sie überschüssiges Öl mit einem Tuch ab.

  • Seite 38: Personen-/Lastentransport

    Personen-/Lastentransport · Kindersitz Personen-/Lastentransport • Das Fahr­ und Bremsverhalten des Fahrrades ändert sich, wenn Sie das Fahr­ rad beladen. Der Bremsweg verlängert sich durch das zusätzliche Gewicht unter Umständen erheblich. Unfallgefahr! • Das maximal zulässige Gesamtgewicht des Fahrrades darf den im Kapitel GEFAHR „Technische Daten“...

  • Seite 39: Anhänger

    Anhänger · Diebstahlschutz Anhänger • Lesen Sie die Bedienungsanleitung des Anhängers aufmerksam durch und beachten Sie unbedingt die Sicherheitshinweise des Anhänger­Herstellers. • Verwenden Sie nur geprüfte Anhängerkupplungen und befestigen Sie diese nur an den dafür vorgesehenen Stellen. GEFAHR • Beachten Sie die StVZO­Forderungen für die Beleuchtungseinrichtungen des Anhängers.

  • Seite 40: Wartung/Pflege

    Wartung/Pflege Wartung/Pflege • Schalten Sie bei Reparatur­, Wartungs und Pflegearbeiten immer das An­ triebssystem aus und entnehmen Sie den Akku. Beschädigungs­ und Unfall­ gefahr! • Das Elektrofahrrad muss regelmäßig geprüft, gepflegt und gewartet werden. GEFAHR Nur so kann garantiert werden, dass es dauerhaft den sicherheitstechnischen Anforderungen entspricht und ordnungsgemäß...

  • Seite 41: Allgemeine Pflegehinweise

    Wartung/Pflege Allgemeine Pflegehinweise • Achten Sie darauf, dass kein Pflegemittel, Fett oder Öl auf die Bremsbeläge, Bremsscheibe oder Reifen gelangt, da die Bremsleistung sonst vermindert bzw. die Laufräder wegrutschen können. Unfallgefahr! • Verwenden Sie zur Reinigung nie Hochdruck­ oder Dampfstrahler, da dies zu ACHTUNG Schäden (z.

  • Seite 42: Drehmomentvorgaben

    Drehmomentvorgaben Drehmomentvorgaben • Die am Elektrofahrrad verbauten Schrauben und Muttern müssen regelmäßig (mind. jedoch alle 3 Monate) auf festen Sitz kontrolliert und ggf. mit der rich­ tigen Stärke an­ bzw. nachgezogen werden. Nur so kann garantiert werden, dass das Elektrofahrrad dauerhaft den sicherheitstechnischen Anforderungen GEFAHR entspricht und ordnungsgemäß...

  • Seite 43: Fehlerbehebung

    Fehlerbehebung Fehlerbehebung Fehler Ursache Behebung Akku ist leer Display aktivieren Akkusicherung defekt Akku vollständig aufladen LEDs des Steuerdisplays Akku defekt Sicherung auswechseln leuchten nach Einschalten nicht auf Steuerdisplay defekt Akku austauschen Steuerdisplay austauschen Akku ist fast leer Akku vollständig aufladen Steckkontakte gelöst Steckverbindungen vom Akku bis zum Motor prüfen...
  • Seite 44 Fehlerbehebung Fehler Ursache Behebung Steckkontakte gelöst Steckverbindungen vom Akku und Ladegerät prüfen Sicherung im Akku defekt Sicherung auswechseln Ladegerät läd Akku nicht Akku defekt Akku austauschen Ladegerät defekt Ladegerät austauschen Fehlbedienung Knopf der Akku-Ladestandan– zeige drücken Akku ist leer Akku vollständig aufladen LED der Akku-Ladestand–...

  • Seite 45: Faq - Häufig Gestellte Fragen

    FAQ – Häufig gestellte Fragen FAQ – Häufig gestellte Fragen Nachfolgend finden Sie häufig gestellte Fragen rund um das Elektrofahrrad. Wie gesund ist Elektrofahrrad fahren? Für viele Menschen bietet das E-Bike neue Möglichkeiten, ihren Aktionsradius zu erweitern oder mehr Sport zu treiben. Seien Sie aktiv an der frischen Luft unterwegs, ohne Ihren Körper voll zu belasten.

  • Seite 46: Umwelthinweise

    FAQ – Häufig gestellte Fragen Wie lange habe ich Gewährleistung bzw. Garantie? Auf das Elektrofahrrad wird eine Gewährleistung bzw. Garantie über einen Zeitraum von 2 Jahren ab Kaufdatum gewährt. Darüber hinaus geben wir Ihnen eine Garantie auf Gabel- und Rahmenbruchsicherheit über 10 Jahre und auf den Akku über 1 Jahr (jeweils gerechnet ab Kaufdatum).

  • Seite 47: Entsorgung

    Entsorgung Entsorgung Elektrofahrrad entsorgen (ohne Akku) Das Elektrofahrrad darf am Ende der Lebensdauer nicht in den norma- len Haushaltsabfall gelangen. Es muss stattdessen an einem Sammel- punkt für das Recycling von elektrischen und elektronischen Geräten abgeben werden. Der Akku muss hierbei dem Elektrofahrrad zuvor ent- nommen und separat entsorgt werden (s.

  • Seite 48: Gewährleistung/Garantie

    Gewährleistung Gewährleistung/Garantie Gewährleistungsbestimmungen 1. Gewährleistungsansprüche können Sie nur innerhalb eines Zeitraumes von max. 2 Jah- ren, gerechnet ab Kaufdatum, erheben. Unsere Gewährleistung ist auf die Behebung von Material- und Fabrikationsfehlern bzw. Austausch des Fahrrades beschränkt. Auf Rahmen und Gabel wird darüber hinaus eine 10-jährige Gewährleistung auf Bruchsi- cherheit gegeben.
  • Seite 49 11. Andere als die vorstehend aufgeführten Abmachungen sind nur dann gültig, wenn sie vom Hersteller schriftlich bestätigt sind. 12. Sollten Sie mit dem von Ihnen erworbenen E-Bike ein technisches Problem haben, stehen Ihnen die Kundendienstmitarbeiter unseres Prophete-Service-Partners zur Verfügung: SI-Zweirad-Service GmbH Lindenstraße 50 D-33378 Rheda-Wiedenbrück...

  • Seite 50: Stichwortverzeichnis

    Stichwortverzeichnis Stichwortverzeichnis Akku S. 7, 8, 11, 22, 23, 24, 25, 26, 27, 28, 29, 40, 41, 42, 43, 44, 45, 46, 47, 48, 49 Allgemeine Sicherheitshinweise S. 2, 9, 10, Anhänger S. 38, 39 Antriebsystem S. 22, 23, 24, 25, 26, 27, 28 Bauteilbenennung S.
  • Seite 51 Stichwortverzeichnis Ladegerät S. 7, 8, 11, 26, 27, 28, 44 Ladekosten S. 45 Lagerung S. 28, 41 Laufräder S. 30, 31, 32, 33 Lenker S. 13, 14 Lenkervorbau S. 7, 10, 13, 50, 52, 54 Lieferumfang S. 7 Maximal zulässiges Gesamtgewicht S.
  • Seite 52 Notizen...
  • Seite 53 Notizen...
  • Seite 54 Notizen...

  • Seite 55: Fahrradpass

    Fahrradpass Mit dem Fahrradpass kann das Elektrofahrrad im Falle eines Diebstahls gegenüber der Poli- zei oder der Versicherung eindeutig beschrieben werden. Füllen Sie den Fahrradpass des- halb gleich nach dem Kauf vollständig aus und bewahren Sie ihn gut auf. Rahmen-Nr.* Marken-/ Modellbezeichnung Herren-Elektrofahrrad...
  • Seite 56 Prophete GmbH u. Co. KG Postfach 2124 • 33349 Rheda-Wiedenbrück Technische Änderungen vorbehalten. Nachdruck verboten. Stand 12/2013 Prophete unterstützt die Initiative „Pro Fahrrad“. Original-Bedienungsanleitung • 990712–06 Weitere Informationen unter: www.pro-fahrrad.de...
