Încălzirea apei menajere
Când este activat modul de încălzire menajeră (manual de către utili-
zator, sau automat printr-un temporizator de program) temperatura
ţintă a apei menajere va fi realizată printr-o combinaţie a serpentinei
schimbătorului de căldură cu un încălzitor auxiliar electric.
Când temperatura apei menajere este sub valoarea de referinţă
configurată de utilizator, ventilul cu 3 căi va fi activat pentru a încălzi
apa menajeră cu ajutorul pompei termice. În cazul unei cereri mari de
apă menajeră caldă sau al unui reglaj de temperatură ridicată a apei
menajere, încălzitorul auxiliar (11) poate asigura încălzirea auxiliară.
NOTĂ Unitatea interioară poate fi configurată astfel încât la
temperaturi exterioare scăzute, apa menajeră să fie
încălzită exclusiv de încălzitorul auxiliar. Aceasta
asigură disponibilitatea întregii capacităţi a pompei
termice pentru încălzirea spaţiului.
Detaliile privind configurarea rezervorului de apă
menajeră pentru temperaturi exterioare scăzute pot fi
găsite la "Reglaje locale" la pagina 24, configurări
locale [5-02] la [5-04].

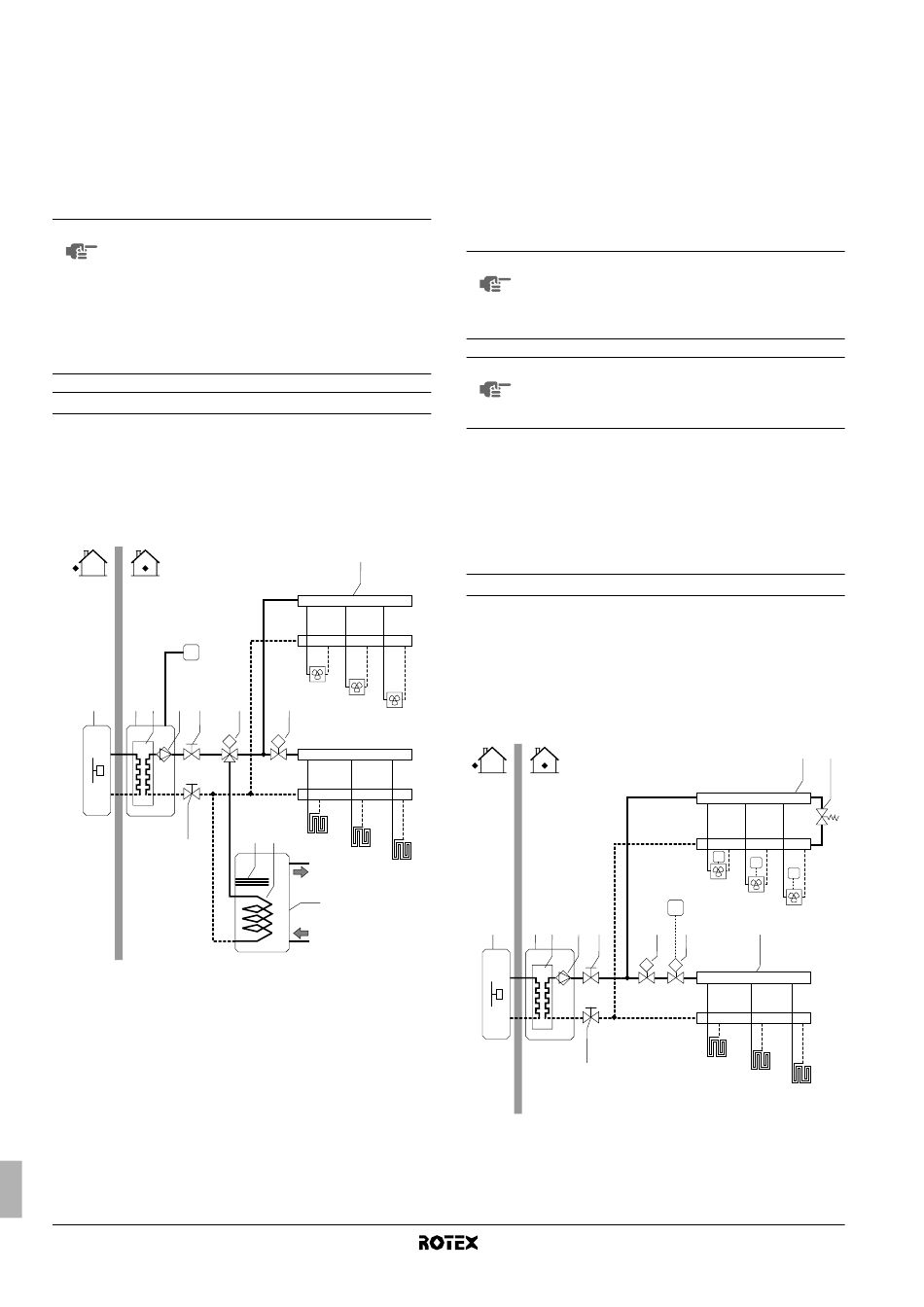

Aplicaţia 3
Aplicaţie de răcire şi încălzire a unui spaţiu cu termostatul de
încăpere setat pentru încălzire/răcire conectat la unitatea
interioară. Încălzirea este asigurată prin bucle de încălzire a
duşumelei şi unităţi serpentină - ventilator. Răcirea este asigurată
numai prin unităţi serpentină - ventilator.
Apa menajeră caldă este asigurată prin rezervorul de apă menajeră
caldă racordat la unitatea interioară.
T
1 2 3 4 5
M
7
1 Unitatea exterioară
2 Unitatea interioară
3 Schimbător de căldură
4 Pompă
5 Ventil de închidere
6 Colector (procurare la
faţa locului)
7 Ventil de închidere
8 Ventil cu 3 căi cu motor
(procurare la faţa
locului)
Manual de instalare
5
6
FCU1
8 13 FCU2
FCU3
M
11 12
FHL1
FHL2
FHL3
10
10 Rezervor de apă
menajeră caldă (opţional)
11 Încălzitor auxiliar
12 Serpentina schimbă-
torului de căldură
13 Ventil cu 2 căi cu motor
(procurare la faţa locului)
FCU1..3 Unitate serpentină -
ventilator (opţional)
FHL1..3 Buclă de încălzire a
podelei
T Termostat de încăpere cu
comutator de
încălzire/răcire (opţional
Funcţionarea pompei şi încălzirea şi răcirea spaţiului
În funcţie de anotimp, clientul va selecta răcirea sau încălzirea pe
termostatul de încăpere (T). Această selectare nu este posibilă prin
acţionarea interfeţei utilizatorului.
Când încălzirea/răcirea unui spaţiu este cerută de termostatul de
încăpere (T), pompa va începe să funcţioneze iar unitatea interioară
(2) va comuta în "modul de încălzire"/"modul de răcire". Unitatea
exterioară (1) va începe să funcţioneze pentru a realiza temperatura
ţintă a apei calde/reci la ieşire.
În cazul modului de răcire, ventilul cu 2 căi (13) se va închide pentru
a împiedica trecerea apei reci prin buclele de încălzire a duşumelei
(FHL).
NOTĂ Aveţi grijă să conectaţi cablurile termostatului la
bornele corecte (a se vedea "Conexiunea cablului
termostatului" la pagina 18) şi să configuraţi corect
comutatoarele basculante (a se vedea "Configurarea
instalării termostatului de încăpere" la pagina 22).
NOTĂ Cablajul ventilului cu 2 căi (13) este diferit la ventilul
NC (normal închis) şi cel NO (normal deschis)! Aveţi
grijă să faceţi conexiunile la bornele cu numerele
corecte aşa cum este detaliat în schema de conexiuni.
Reglajul cuplare/decuplare al operaţiunii de încălzire/răcire este făcut
de termostatul de încăpere şi nu poate fi făcut de interfaţa
utilizatorului de pe unitatea interioară.
Încălzirea apei menajere
Încălzirea apei menajere este conform descrierii de la "Aplicaţia 2" la
pagina 4.
Aplicaţia 4
Aplicaţie de răcire şi încălzire a unui spaţiu fără termostatul de
încăpere conectat la unitatea interioară, dar cu termostatul de
încăpere (setat numai pe încălzire) care controlează încălzirea
duşumelei şi termostatul pentru încălzire/răcire (setat pe încălzire/
răcire) care controlează unităţile serpentină - ventilator. Încălzirea
este asigurată prin bucle de încălzire a duşumelei şi unităţi
serpentină - ventilator. Răcirea este asigurată numai prin unităţi
serpentină - ventilator.
1 2 3 4 5
7
Unitate interioară pentru sistem de pompă termică aer la apă
6
T4
T5
T6
FCU1
FCU2
T
FCU3
13 14 6
M M
FHL1
FHL2
FHL3
RKHBH/X016BA
4PW54226-1A
9
