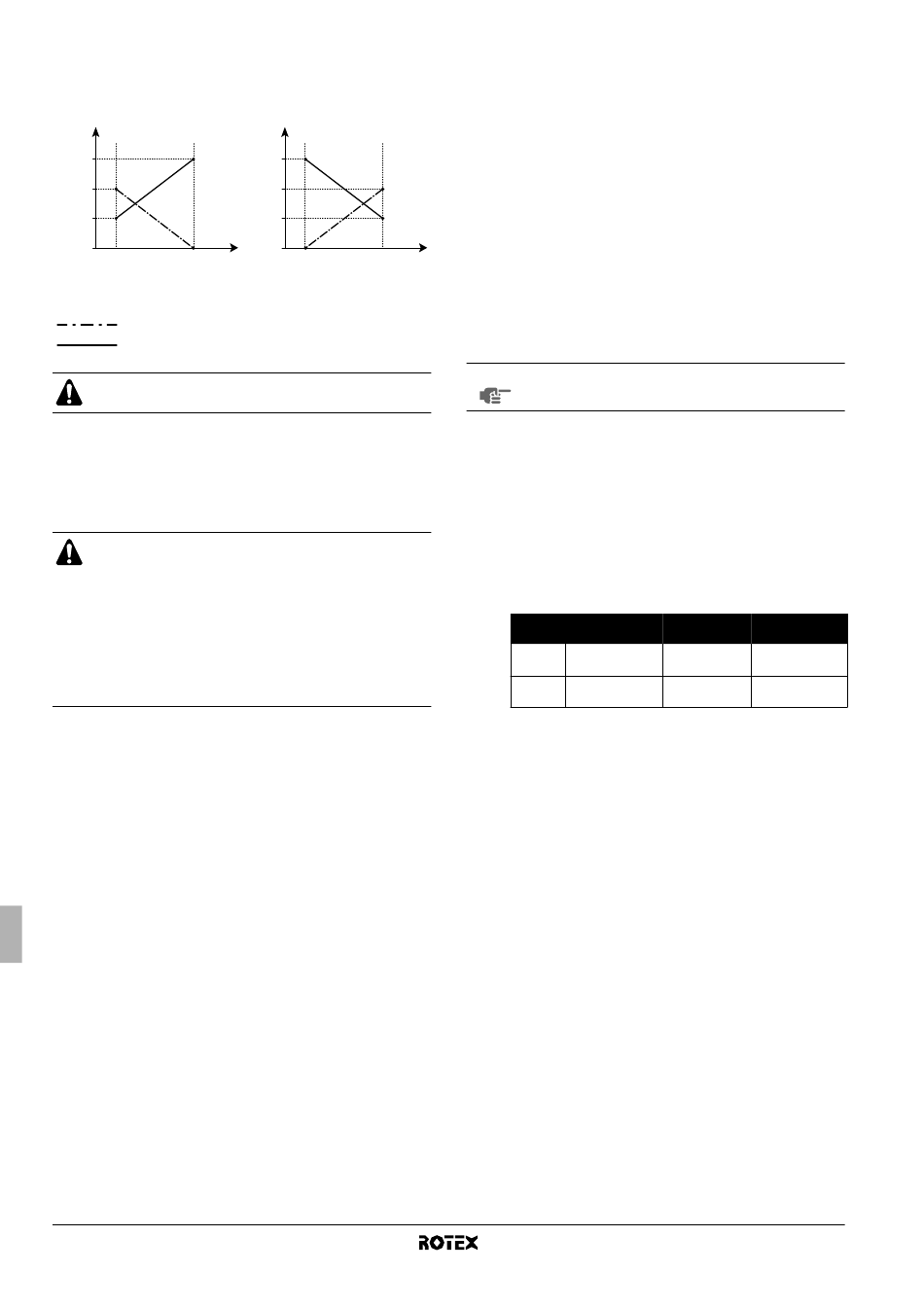

■ [8-04] Extra bedrijfstijd bij [4-02]/[F-01]: bepaalt de extra
bedrijfstijd bovenop de maximale bedrijfstijd bij buiten-
temperatuur [4-02] of [F-01]. Zie onderstaande afbeelding.
Verwarmen
t
[8-01]+
[8-04]
[8-02]
[8-01]
0
[5-03] [4-02]
t Tijd
T Buitentemperatuur
A
antipendeltijd
maximale bedrijfstijd
Het voordeel van [8-04] wordt volledig benut als instelling
[4-03] niet 1 is.
[9] Bereiken instelpunten verwarmen en koelen
Deze lokale instelling is bedoeld om te voorkomen dat de gebruiker
een verkeerde temperatuur voor het uitlaatwater selecteert (nl. te
warm of te koud). Daartoe kunnen het instelbereik van de
verwarmingstemperatuur en het instelbereik van de koeltemperatuur
beschikbaar voor de gebruiker worden geconfigureerd.
VOORZICHTIG
■
Bij een toepassing met vloerverwarming is het
belangrijk om de maximale uitlaatwatertemperatuur
bij het verwarmen
specificaties van de vloerverwarmingsinstallatie.
■
Bij een toepassing met vloerkoeling is het belangrijk
om de minimale uitlaatwatertemperatuur bij het
koelen (lokale instelling van parameter [9-03]) te
beperken tot 16~18°C om condensatie op de vloer te
voorkomen.
■ [9-00] Bovenste limiet verwarmingsinstelpunt: maximale
uitlaatwatertemperatuur voor verwarmingswerking.
■ [9-01] Onderste limiet verwarmingsinstelpunt: minimale
uitlaatwatertemperatuur voor verwarmingswerking.
■ [9-02] Bovenste limiet koelinstelpunt: maximale uitlaatwater-
temperatuur voor koelwerking.
■ [9-03] Onderste limiet koelinstelpunt: minimale uitlaatwater-
temperatuur voor koelwerking.
■ [9-04] Instelling overregeling: bepaalt hoeveel de water-
temperatuur boven het instelpunt mag stijgen voordat de
compressor stopt. Deze functie is alleen van toepassing in
de verwarmingsstand.
Montagehandleiding
32
Koelen
t
[8-01]+
[8-04]
[8-02]
[8-01]
0
[F-01] 35°C
T
A
te beperken volgens
[A] Geluidsarme stand
Met deze lokale instelling wordt de gewenste geluidsarme stand
geselecteerd. Twee geluidsarme standen zijn mogelijk: geluidsarme
stand A en geluidsarme stand B.
In de geluidsarme stand A wordt voorrang gegeven aan het feit dat
de buitenunit onder alle omstandigheden geluidsarm kan werken. De
snelheid van de ventilator en de compressor (en bijgevolg ook de
prestaties) worden beperkt tot een bepaald percentage van de
snelheid van normale werking. In sommige gevallen leidt dit tot
lagere prestaties.
In de geluidsarme stand B wordt de geluidsarme werking mogelijk
tijdelijk opgeheven wanneer hogere prestaties worden gevraagd. In
sommige gevallen kan dit leiden tot een minder geluidsarme werking
T
A
van de buitenunit om de gevraagde prestaties te leveren.
■ [A-00] Type geluidsarme stand: bepaalt of geluidsarme stand
A (0) of geluidsarme stand B (2) is geselecteerd.
■ [A-01] Parameter 01: verander deze instelling niet. Laat ze op
de standaardwaarde staan.
LET OP Stel alleen de vermelde waarden in.
[C] Setup op EKRP1HB digitale I/O-printkaart
Logica alarm-output
■ [C-01] Logica alarm-output: bepaalt de logica van de alarm-
output op de EKRP1HB digitale I/O-printplaat.
[C-01]=0, de alarm-output wordt bekrachtigd wanneer zich
een alarm voordoet (standaard).
[C-01]=1, de alarm-output wordt niet bekrachtigd wanneer
zich een alarm voordoet. Met deze lokale instelling kan een
onderscheid worden gemaakt tussen de detectie van een
alarm en de detectie van een stroomonderbreking van de
de
unit.
[C-01] Alarm
0 Gesloten output
(standaard)
1 Open output
Bivalente werking
Geldt alleen voor installaties met een extra ketel (alternerende
werking, in parallel aangesloten). De bedoeling van deze functie is te
bepalen —op basis van de buitentemperatuur— welke verwarmings-
bron kan/zal zorgen voor het verwarmen van ruimten: de Rotex-
binnenunit of een extra ketel.
De lokale instelling "bivalente werking" geldt alleen voor de werking
verwarmen van ruimten van de binnenunit en het toelatingssignaal
voor de extra ketel.
Wanneer de functie "bivalente werking" geactiveerd is, stopt de
binnenunit automatisch in de werking verwarmen van ruimten zodra
de buitentemperatuur tot onder de "bivalente inschakeltemperatuur"
daalt en het toelatingssignaal voor de extra ketel actief wordt.
Wanneer de functie bivalente werking gedeactiveerd is, is verwarmen
van ruimten door de binnenunit mogelijk bij alle buitentemperaturen
(zie bedrijfsbereiken) en is het toelatingssignaal voor de extra ketel
altijd gedeactiveerd.
■ [C-02] Status bivalente werking: bepaalt of de bivalente
werking geactiveerd (1) of gedeactiveerd (0) is.
■ [C-03] Bivalente inschakeltemperatuur: bepaalt de buiten-
temperatuur waaronder het toelatingssignaal voor de extra
ketel actief wordt (gesloten, KCR op EKRP1HB) en het
verwarmen van ruimten door de binnenunit wordt stilgelegd.
Geen voeding
Geen alarm naar de unit
Open output Open output
Gesloten Open output
output
