Exemple tipice de aplicaţii
Exemplele de aplicaţie de mai jos sunt date în scop ilustrativ.

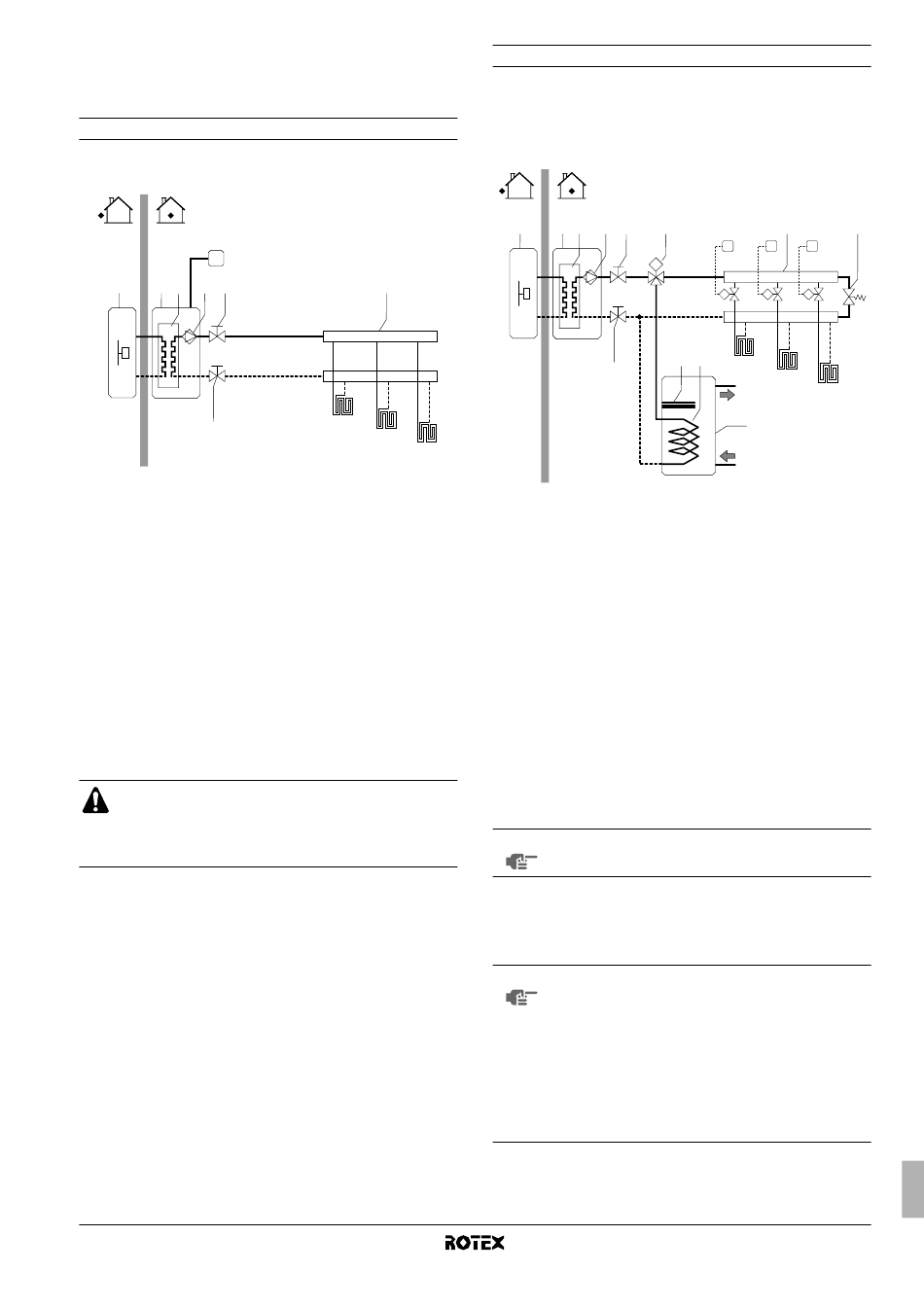

Aplicaţia 1
Aplicaţie numai de încălzire a spaţiului cu termostatul de încăpere
conectat la unitatea interioară.
T
1 2 3 4 5
7
1 Unitatea exterioară
2 Unitatea interioară
3 Schimbător de căldură
4 Pompă
5 Ventil de închidere
Funcţionarea pompei şi încălzirea spaţiului
Când termostatul de încăpere (T) este conectat la unitatea interioară,
pompa (4) va funcţiona când există o solicitare de încălzire de la
termostatul de încăpere şi unitatea exterioară va începe să
funcţioneze pentru a realiza temperatura ţintă a apei la ieşire aşa
cum a fost stabilită pe interfaţa utilizatorului.
Când temperatura din încăpere este mai mare decât valoarea de
referinţă a termostatului, unitatea exterioară şi pompa vor înceta să
funcţioneze.
Aveţi grijă să conectaţi cablurile termostatului la bornele
corecte (a se vedea "Conexiunea cablului termostatului" la
pagina 18) şi să configuraţi
basculante (a se
termostatului de încăpere" la pagina 22).
RKHBH/X016BA
Unitate interioară pentru sistem de pompă termică aer la apă
4PW54226-1A
6
FHL1
FHL2
FHL3
6 Colector (procurare
la faţa locului)
7 Ventil de închidere
FHL1..3 Buclă de încălzire a
podelei
T Termostat de încăpere
(opţional)
corect comutatoarele
vedea "Configurarea instalării
Aplicaţia 2
Aplicaţie numai de încălzire a spaţiului fără termostat de încăpere
conectat la unitatea interioară. Temperatura din fiecare încăpere este
controlată de un ventil pe fiecare circuit de apă. Apa menajeră caldă
este asigurată prin rezervorul de apă menajeră caldă racordat la
unitatea interioară.
1 2 3 4 5 8
M
7
1 Unitatea exterioară
2 Unitatea interioară
3 Schimbător de căldură
4 Pompă
5 Ventil de închidere
6 Colector (procurare la
faţa locului)
7 Ventil de închidere
8 Ventil cu 3 căi cu motor
(procurare la faţa
locului)
9 Ventil de ocolire
(procurare la faţa
locului)
Funcţionarea pompei
Fără termostat conectat la unitatea interioară (2), pompa (4) poate fi
configurată să funcţioneze fie cât timp unitatea interioară este
cuplată, fie până la atingerea temperaturii necesare a apei.
NOTĂ Detaliile privind configurarea pompei pot fi găsite la
"Configurarea funcţionării pompei" la pagina 22.
Încălzirea spaţiului
Unitatea exterioară (1) va funcţiona pentru a pentru a realiza tempe-
ratura ţintă a apei la ieşire aşa cum a fost stabilită pe interfaţa
utilizatorului.
Când circulaţia în fiecare buclă de încălzire a spaţiului
NOTĂ
(FHL1..3) este controlată de ventile comandate de la
distanţă (M1..3), este importantă asigurarea unui ventil
de ocolire (9) pentru a evita activarea dispozitivului de
protecţie al regulatorului de debit.
Ventilul de ocolire trebuie selectat astfel încât să fie
garantat permanent debitul minim al apei aşa cum este
menţionat la "Tubulatura de apă" la pagina 13.
Se recomandă selectarea unui ventil de ocolire contro-
lat de diferenţa de presiune.
6
T1 T2 T3
M1 M2 M3
11 12
FHL1
FHL2
FHL3
10
10 Rezervor de apă
menajeră caldă (opţional)
11 Încălzitor auxiliar
12 Serpentina schimbă-
torului de căldură
FHL1..3 Buclă de încălzire a
podelei
T1..3 Termostat de încăpere
individual (opţional)
M1..3 Ventil individual cu motor
pentru bucla de control
FHL1 (procurare la faţa
locului)
Manual de instalare
9
