[A] Modalità a basso rumore
Questa impostazione consente di selezionare la modalità a basso
rumore desiderata. Sono disponibili due modalità a basso rumore, A
e B.
Nella modalità a basso rumore A, la priorità è assegnata all'unità
esterna che funziona a basso rumore in tutte le circostanze. La
velocità della ventola e del compressore (e quindi le prestazioni) è
limitata a una certa percentuale della velocità di funzionamento
normale. In alcuni casi, questo comportamento potrebbe generare
una riduzione delle prestazioni.
Nella modalità a basso rumore B, il funzionamento a basso rumore
può essere ignorato quando sono richieste prestazioni superiori. In
alcuni casi, questa situazione potrebbe dare luogo a un funziona-
mento più rumoroso dell'unità esterna per raggiungere le prestazioni
richieste.
■ [A-00] Tipo di modalità a basso rumore: stabilisce se è
selezionata la modalità a basso rumore A (0) o B (2).
■ [A-01] Parametro 01: non modificare questa impostazione.
Lasciarla impostata al suo valore predefinito.
NOTA
Non impostare valori diversi da quelli indicati.
[C] Impostazione del PCB del sistema I/O digitale EKRP1HB
Logica di uscita dell'allarme
■ [C-01] Logica di uscita dell'allarme: definisce la logica di
uscita dell'allarme sul PCB di I/O digitale EKRP1HB.
[C-01]=0, l'uscita dell'allarme verrà attivata quando si verifica
un allarme (predefinito).
[C-01]=1, l'uscita dell'allarme non verrà attivata quando si
verifica un allarme. Questa impostazione in loco consente di
distinguere tra il rilevamento di un allarme e il rilevamento di
un'interruzione dell'alimentazione verso l'unità.
[C-01]
Allarme
0 (impos-
Uscita chiusa
tazioni pre-
definite)
1
Uscita aperta
Funzionamento bivalente
Si applica solo alle installazioni con caldaia ausiliaria (funzionamento
alternato, collegamento in parallelo). Lo scopo di questa funzione è
determinare, in base alla temperatura esterna, quale sorgente di
riscaldamento fornirà il riscaldamento dell'ambiente, vale a dire
l'unità interna Rotex o una caldaia ausiliaria.
L'impostazione in loco "funzionamento bivalente" si applica solo
all'operazione di riscaldamento dell'ambiente con unità interna e al
segnale di autorizzazione per la caldaia ausiliaria.
Quando la funzione "funzionamento bivalente" è attivata, l'unità
interna interrompe automaticamente l'operazione di riscaldamento
dell'ambiente se la temperatura esterna scende al di sotto della
"temperatura di accensione bivalente) e se il segnale di autorizza-
zione della caldaia ausiliaria viene attivato.
Se la funzione bivalente è disattivata, il riscaldamento dell'ambiente
mediante unità interna è possibile a tutte le temperature esterne
(vedere gli intervalli di funzionamento) e il segnale di autorizzazione
per la caldaia ausiliaria è sempre disattivato.
■ [C-02] Stato di funzionamento bivalente: definisce se il
funzionamento bivalente è attivato (1) o disattivato (0).
■ [C-03] Temperatura di accensione bivalente: definisce la
temperatura esterna al di sotto della quale viene attivato il
segnale di autorizzazione per la caldaia ausiliaria (chiuso,
KCR su EKRP1HB) e il riscaldamento dell'ambiente
mediante unità interna viene interrotto.
Manuale d'installazione
32
Nessuna
Nessun
alimentazione
allarme
verso l'unità
Uscita aperta
Uscita aperta
Uscita chiusa
Uscita aperta

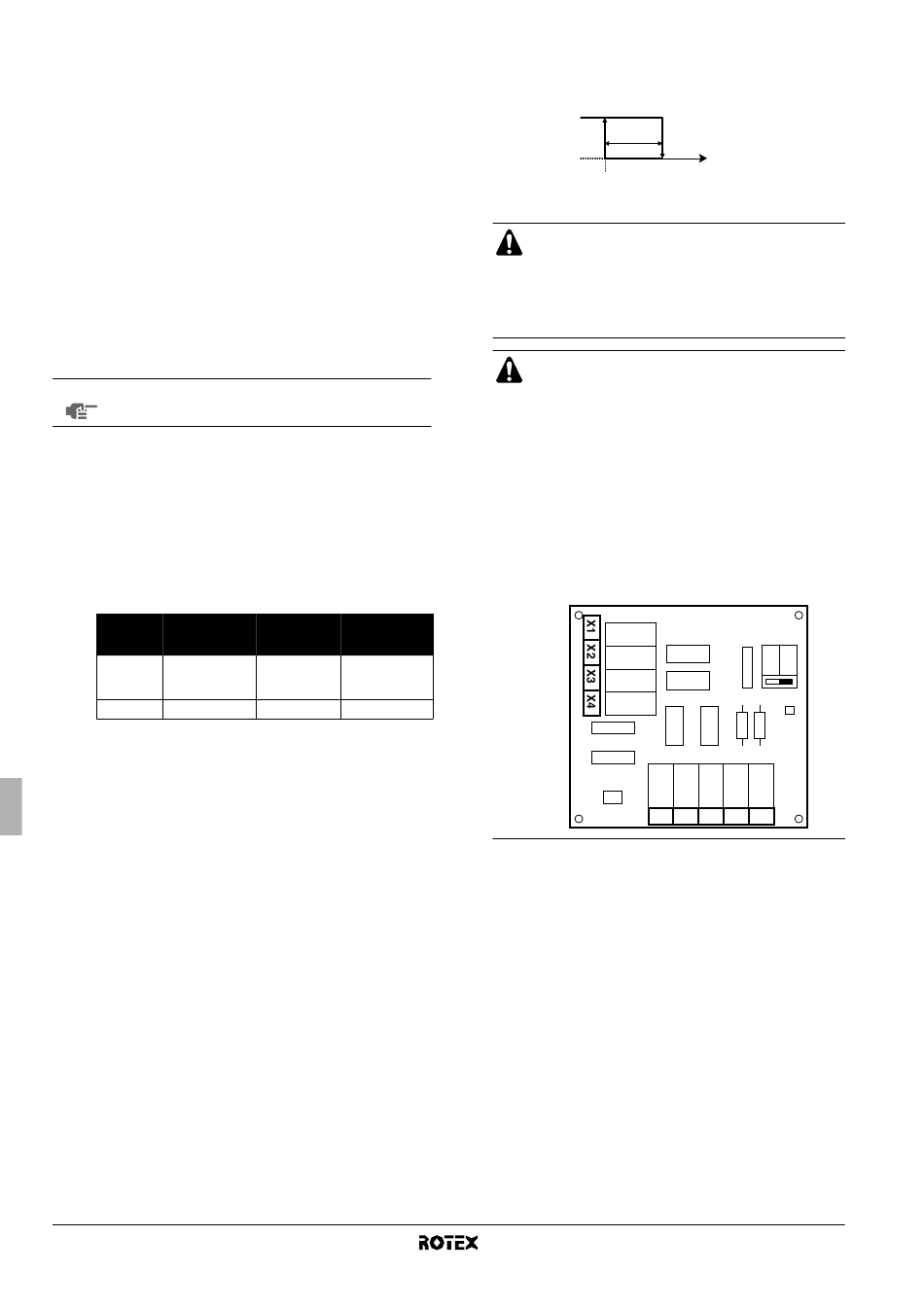

■ [C-04] Isteresi bivalente: definisce la differenza di tempera-
tura tra la temperatura di accensione e la temperatura di
spegnimento del funzionamento bivalente.
Segnale di autorizzazione X1–X2 (EKRP1HB)
chiuso
[C-04]
aperto
[C-03]
T
Temperatura esterna
A
ATTENZIONE
Rispettare tutte le regole indicate nell'applicazione 5
quando è attivato il funzionamento bivalente.
Rotex non può essere ritenuta responsabile per
eventuali danni dovuti alla mancata osservanza di
questa regola.
■
Se l'unità esterna è a fase singola, la combina-
zione dell'impostazione [4-03]=0/2 con il funzio-
namento bivalente a temperature esterne basse
può provocare una carenza di acqua calda per
usi domestici.
■
Il funzionamento bivalente non influisce sulla
modalità di riscaldamento dell'acqua per usi
domestici. L'acqua calda per usi domestici viene
riscaldata esclusivamente dall'unità interna.
■
Il segnale di autorizzazione per la caldaia
ausiliaria si trova su EKRP1HB (PCB di I/O
digitale). All'attivazione, il contatto X1, X2 viene
chiuso, e viene riaperto alla disattivazione.
Vedere la figura per conoscere la posizione del
contatto.
X2M
YC Y1 Y2 Y3 Y4
Unità interna per sistema a pompe di calore aria-acqua
T
A
OFF ON
SS1
X1M
RKHBH/X016BA
4PW54226-1A
