Zünddurchschlagsicheres System (Separate Ausführung) Ex D [Ia] Iib T4 - Endress+Hauser NAR300 Technische Information

Ölleckmelder NAR300
Zünddurchschlagsicheres
System (separate Ausfüh-
rung) Ex d [ia] IIB T4
Endress+Hauser
A

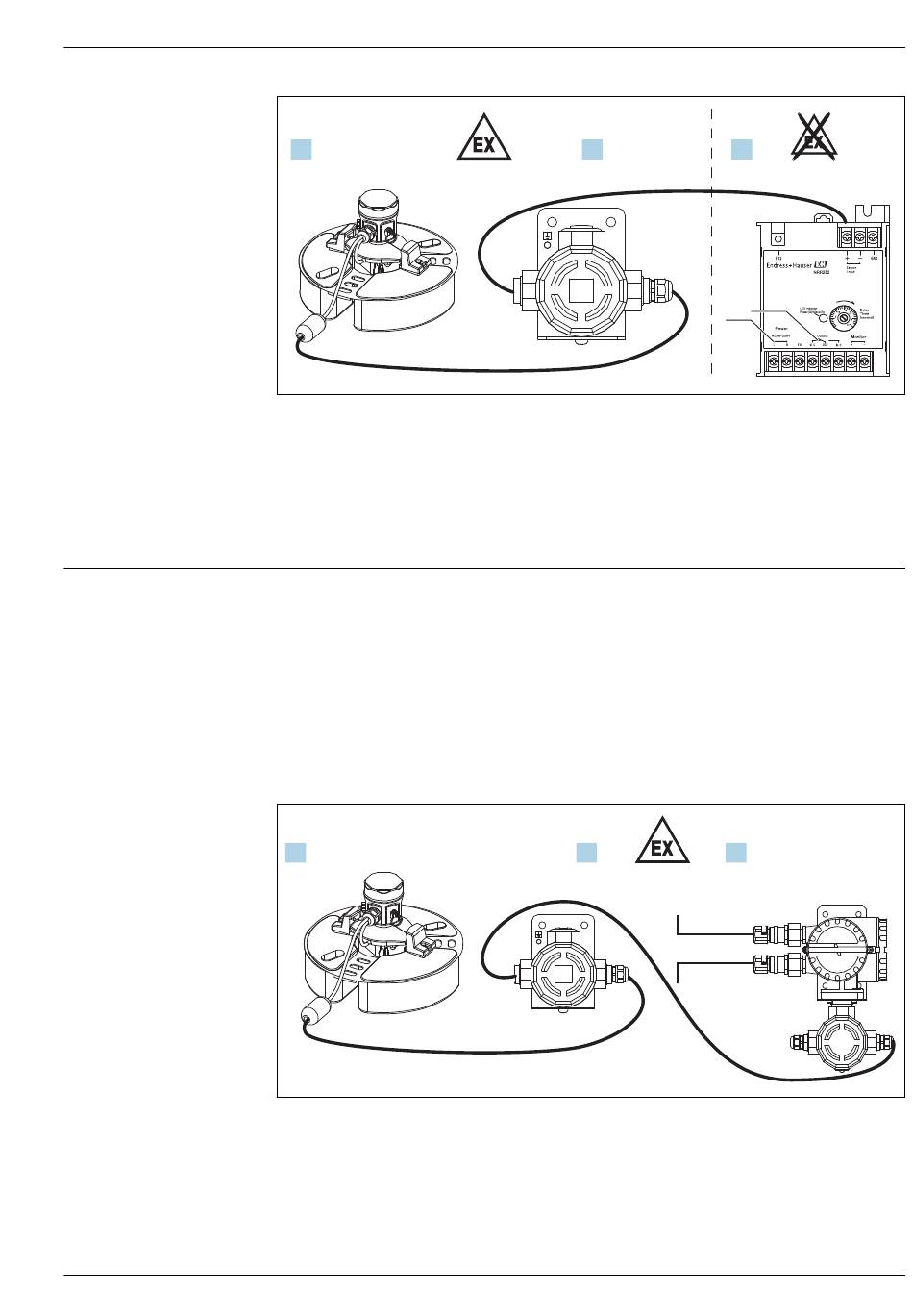

 2 Systemkonfiguration 2
A Schwimmer-Sensor NAR300-x5xxxx
B Sensor I/F Ex-Gehäuse
C Ex [ia] Transmitter NRR262
1 Ex [ia] geeignetes Anschlusskabel (6 ... 30 m (19,69 ... 98,43 ft))
2 Kabel für Sensor I/F Ex-Gehäuse und Transmitter (siehe Prozessbedingungen)
3 Alarmausgang: Alarm/SPS/PLS etc.
4 Spannungsversorgung (AC/DC)
Dieses System kann den gesamten Prozess abwickeln, von der Ölleckerkennung bis hin zur Alarm-
ausgabe in explosionsgefährdeten Außenbereichen.
Die Verkabelung vom NAR300 Schwimmer-Sensor zum Anschlusskasten des Ex d [ia] Transmitters
NRR261 erfolgt gemäß der Ex [ia] Spezifikation. Das Signal vom NAR300 Schwimmer-Sensor wird
über das Sensor I/F Ex-Gehäuse mit der Ex [ia] Verkabelung des Transmitters NRR261 eingelesen.
Die von der Haupteinheit des Ex d [ia] Transmitters NRR261 verwendete Ex d Verkabelung kann
direkt an eine im Lager installierte Anschlussbox oder an den Relaiseingang eines Füllstandstrans-
mitters angeschlossen werden.
• TIIS: NAR300-15xxxx + NRR261-3xx
• JPN Ex: NAR300-25xxxx + NRR261-5xx
• Für ATEX-, IECEx- und FM-Auflagen bitte Ihr Endress+Hauser Vertriebsbüro kontaktieren.
A
 3 Systemkonfiguration 3
A Schwimmer-Sensor NAR300-x5xxxx
B Sensor I/F Ex-Gehäuse
C Ex d [ia] Transmitter NRR261 (separate Ausführung)
1 Ex [ia] geeignetes Anschlusskabel (6 ... 30 m (19,69 ... 98,43 ft))
2 Kabel für Sensor I/F Ex-Gehäuse und Transmitter (siehe Prozessbedingungen)
3 Alarmausgang: Alarm/SPS/PLS etc.
4 Spannungsversorgung (AC/DC)
B
1
B
1
C
2
3
4
C
3
4
2
A0039918
A0039919
7
